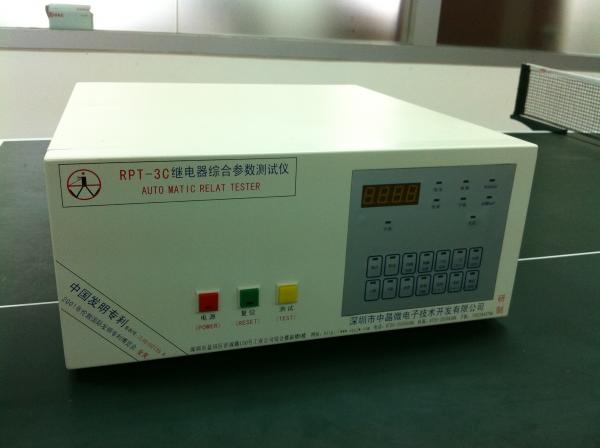

本测试仪有测试二次吸合电压(发明专利，2001伦敦发明专利金奖）的功能。
主要技术指标
1．线圈电阻测试
1.1测试条件，测试电流＜15mA
1.2测试范围
10-409.5 Ω 时 分辨率0.1 Ω 测量误差 ± 1%+0.1Ω
409-4095 Ω 时 分辨率1Ω 测量误差 ± 1%
4090-16380Ω 时 分辨率10Ω 测量误差 ± 1%
2．接触电阻测试
2. 1 6VDC 10 mA 时 测量范围 0-999 m Ω 测量误差 ± 1% ±1mΩ
2. 2 6VDC 100 mA 时 测量范围 0-999m Ω 测量误差 ± 1% ±1 m Ω
2 .3 24VDC 1A 时 测量范围 0-500 m Ω 测量误差 ±1% ±1 m Ω
(改进型:测量范围:0-200.0 m Ω, 测量误差 ±1% ±1 m Ω)
3．动作/释放电压
测量范围 0-30V DC 时,(线圈电流≤300mA) 分辨率 30/4096(V)
测量误差 ± 1%+20mV
测量范围 30-120V DC 时,(线圈电流≤80 mA) 分辨率 120/4096(V)
测量误差 ±1%+0.1V
4．二次吸合电压,测量范围0-99.99V 误差 ± 1%+0.2V
5．动作/释放时间 0-60 mS 分辨率 10 μS 测量误差 ± 1%
6．动作/释放回跳时间 0-20 mS 分辨率 10μS 测量误差 ± 1%
7．同步差 0-19.99 mS 分辨率 10μS 测量误差 ± 1%
8．环境温: 测量范围:50-40 ℃ 测量误差（±1 ±1%）℃
|
