（注：试验夹具需根据用户产品规格要求标配或定制）

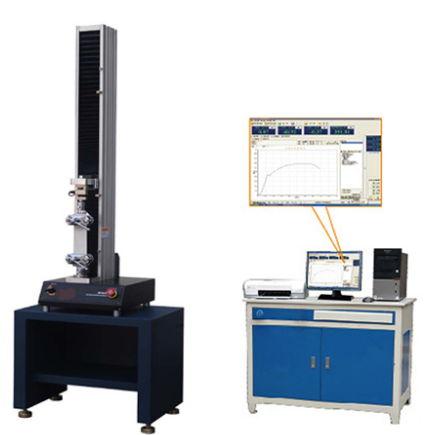

图中夹具仅供参考
产品品牌： AOD
产品型号： AOD6050
产品名称： 微机控制电子万能材料试验机
生产厂家： 北京爱欧德仪器设备有限公司
二、设备详细参数表：
|
序号
|
技 术 名 称
|
技 术 参 数
|
|
1
|
试验机级别
|
0.5级
|
|
2
|
最大试验力(N)
|
50（全程可分段控制）
|
|
3
|
荷重精度
|
0.01%
|
|
4
|
试验力分辨力
|
±1/500000F.S（全程分辨力不变）
|
|
5
|
测量范围(N)
|
0-50（具有载荷量程自动切换功能，自动换段到所对应的力值范
围内采集当前试验数据，更精确的控制大小力值测量精度。）
|
|
6
|
试验力示值相对误差
|
示值的±0.3％以内
|
|
7
|
变形分辨力
|
±1/500000F.S（全程分辨力不变）
|
|
8
|
变形测量范围
|
0.2%-100%F.S
|
|
9
|
变形示值相对误差
|
示值的±0.5％以内
|
|
10
|
大变形分辨力(mm)
|
0.001
|
|
11
|
大变形测量范围
|
10-800mm（选配）
|
|
12
|
大变形示值误差
|
示值的±0.5％以内
|
|
13
|
位移分辨力(μm)
|
0.03
|
|
14
|
位移示值相对误差
|
示值的±0.5％以内
|
|
15
|
试验速度范围
|
0.001-600mm/min分段控制，无级调速（可调）
|
|
16
|
试验控速精度
|
速度＜0.01 mm/min时，为设定值的±1%以内；
速度≥0.01 mm/min时，为设定值的±0.2%以内；
|
|
17
|
应力控速率范围
|
0.001%～10％FS/S
|
|
18
|
应力控速率精度
|
速率＜1％FS/S时，为设定值的±0.5%以内；
速率≥1％FS/S时，为设定值的±0.2%以内；
|
|
19
|
应变控速率范围
|
0.001%～10％FS/S
|
|
20
|
应变控速率精度
|
速率＜1％FS/S时，为设定值的±0.5%以内；
速率≥1％FS/S时，为设定值的±0.2%以内；
|
|
21
|
恒力/位移/变形测量范围
|
0.2％～100％FS
|
|
22
|
恒力/位移/变形测量精度
|
设定值＜10％FS时，为设定值的±1%以内；
设定值≥10％FS时，为设定值的±0.1%以内；
|
|
23
|
主机外型尺寸(mm)
|
420×350×1300
|
|
24
|
试验宽度(mm)
|
左右空间不受限制
|
|
25
|
最大行程(mm)
|
1050mm（不含夹具）
|
|
26
|
设备重量(kg)
|
约55
|
|
27
|
主机电源
|
AC 220V 50HZ 0.37KW
|
|
28
|
工作环境
|
室温-5℃～40℃，湿度20%～90%，气压86kpa-106kpa
|
三、设备标准配置表：
|
序号
|
名 称
|
规 格
|
数量
|
备注
|
|
1
|
主 机
|
50N高强度结构主机（可升级至500N）
|
1台
|
CTM
|
|
2
|
伺服控制系统
|
专业德国西门子伺服机电组
|
1套
|
德国
|
|
专业Siemens数字伺服控制器
|
1套
|
德国
|
|
3
|
测控系统
|
全数字多通道闭环伺服控制器及采集系统
CTS-3100
|
1套
|
CTM
|
|
4
|
软件系统（CTMSOFT V3.0）
|
正版伺服控制软件（中英繁选择）
|
1套
|
CTM
|
|
5
|
传动系统
|
专业HIWIN高精密导向系统
|
1套
|
台湾
|
|
6
|
变速系统
|
德国纽卡特行星变速器(行业特制)
|
1套
|
德国
|
|
7
|
标配50N/50KG
力学传感器
|
德国HBM高精密负荷传感器
（测量范围更广，测试精度更高）
|
1套
|
德国
|
|
8
|
变形装置
（行内最新技术）
|
内置式变形装置（更有助于材料的弹性变形和塑性变形的物理性能分析）
|
1只
|
台湾
|
|
9
|
P+F位移传感器
|
8000脉冲/S以上高倍光电采集技术
|
1只
|
德国
|
|
10
|
计算机
|
联想笔记本（4G内存/500G硬盘）
|
1套
|
Lenovo
|
|
11
|
打印机
|
佳能打印机
|
1台
|
Canon
|
|
12
|
试验工装
|
根据用户产品规格要求标配试验专用夹
具壹套（用于试件的剥离、拉伸试验及分析）
|
1套
|
标配
|
|
13
|
设备附件
|
移动式手动控制器
(实现微机与主机分体操作)
|
1套
|
标配
|
|
常用工具
|
1套
|
|
14
|
随机文件
|
产品说明书、质保书、检定合格证书、售后服务承诺书、使用维护书、保修卡、装箱清单
|
各1份
|
标配
|
四、售后服务及承诺:
AOD公司拥有完善的服务体系，在中国主要城市设有13家办事处及35个技术服务中心，配备专业的调度系统，灵
活的机动巡回服务队伍，迅速抵达各处解决疑难技术问题，为您提供贴身周到的服务。
本试验机在正常使用的情况下AOD公司免费保修壹年，在质保期内主机因非人为原因造成的损坏，CTM公司将免
费修理及更换零部件。
1. 试验机安装调试验收合格后，进入为期壹年的质保期，整机终身服务。
2. 签定最终验收纪要后，我方随时跟踪服务2个月，确保设备运行稳定，并且所有新老用户享有我司定期电话回访服
务和6-12个月的定期上门走访服务（注：定期上门走访服务需要用户配合我司服务管理系统对我司服务人员质量进
行语音评价）。
3. 我方在1小时内响应用户投诉，6小时为用户提供解决方案，24小时内到达用户现场，排除故障。保修期内，设备
及附件由于质量问题而不能正常工作时，我方承诺在24小时内到达用户现场免费修理或更换零部件。
4．我方对设备提供终生维修服务，保修期后所有设备的售后服务，只收取零部件配件费和维修费用，并享有零配件
成本价待遇，不收取人工费，并对其更换的零部件保修一年。
5. 在设备正常寿命期限内，我方可以为本产品的使用、维护、升级改造和故障排除提供免费技术指导。
6. 质保期后，本设备出现故障，我方将会积极配合指导需方进行故障的排查和排除。如需方无法自行解决的，我方可
以负责解决，仅收取维修成本费。我方在得到需方邀请通知24小时内安排技术人员抵达需方现场帮助排除故障。
7. 更新服务：
A、免费为合作方升级试验软件，优惠为合作方扩展实验功能。
B、合作方向我公司购买的其他附件只收取材料费和加工费，不收取管理费。
8：以下情况不属于保修范围： 但我方仍保证急客户之所急，积极配合，及时排除故障，仅收取维修成本费。
A、因不正常操作及人为或自然灾害引起的故障或损坏。
B、非经培训专业人员操作引起的一切故障。
C、未经我方同意自行拆卸改装任何部分（如微机、主机、线路等）造成的损坏。
D、未经我方同意任意安装有病毒软件，任意删除电脑文件或自解注册号造成试验机不能工作。
五、操作培训:
本试验机到合作方场地24小时内，我方及时安排技术人员到达现场安装调试，免费为合作方操作人员
进行培训，培训地点在合作方场地。
1.在合作方场地，我方将会对需方设备维修人员，技术人员及使用人员进行培训。
2.培训必须达到能正确使用试验机、软件操作和一般维护及故障处理；培训结果可以由双方技术负责
人共同确认。
3.质保期内，可根据需方实际需要我方提供不少于两次的现场免费技术指导或培训，具体时间可以由
合同双方协定。
一、服务承诺：
1.我公司组建了一批强硬的维修服务队，有经验丰富的工程师和高级技师，对出现的问题都能在最短的时间内进行检测与解决。
2.七天内有质量问题无条件调换产品（人为原因除外）。
3.对我公司所销售出的产品，免费质保一年。
4.保质期内有关于产品质量引发的费用，由我公司承担。
5.保质期内由于贵方的使用不当，或者是自然环境造成的我方免费提供维修，维修所用的材料和配件均只收成本价。
二、运输方式：
1.所订购产品由我公司以快递形式交付到需方指定地点，包装费、运费有我公司支付。
2.货到之后，当场验货，如有损坏，由我公司负责。
