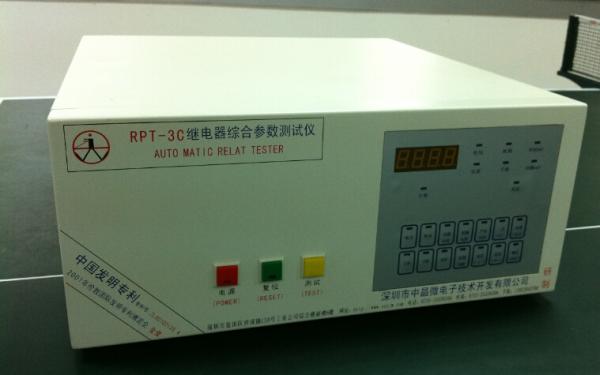

AOD-RPT3C型继电器综合参数测试仪是一种适合于测试电磁继电器和单、双线圈磁保持继电器的智能测试仪器。
能测试动断、动合、转换型电磁继电器和单、双线圈磁保持继电器的线圈电阻、接触电阻、动作(感动)电压、释放电压、动作(感动)时间、释放时间、动作(感动)回跳时间、释放回跳时间、同步差等参数。一次最大能测一只４组转换的电磁继电器。可选用快速测试或精确测试两种方式。快速测试时采用参数比较法以“PASS”(合格)或“FAIL”(不合格)指示被测继电器的好坏及何种参数不合格。可接计算机。精确测试时能显示各参数的测量结果和统计图型。可将线圈电阻值换算成在２０℃时的数值。可将数据储存，供数据处理用。每只继电器的测试时间＜2秒。
主要技术指标
1 线圈电阻测试
1．1线圈电阻测试电流＜15mA
1．2测试范围
10-409．5Ω 时 分辨率0.1Ω 测量误差±1%-0.5Ω
409-4095Ω 时 分辨率1Ω 测量误差 ± 1%
4090-16380 时 分辨率 10Ω 测量误差 ± 1%
2接触电阻测试
2.1 6VDC 10 mA 时 测量范围0-999 mΩ 测量误差 ± 1% ± 1mΩ
2.2 6VDC 100 mA 时 测量范围0-999 mΩ 测量误差 ±1% ± 1mΩ
2.3 24VDC 1A 时 测量范围0-500 mΩ 测量误差 ± 1% ± 1mΩ
3．动作/释放电压
测量范围 0-30V DC 时 线圈电流 ≤ 300 mA 分辨率 30/4096(V)
测量误差 ± 1% +20mV
测量范围 30-120V DC时,(线圈电流 ≤ 80 mA ) 分辨率 120/4096(V)
测量误差 ± 1% ± 0.1V
4．动作/释放时间 0-60 mS 分辨率 10 uS 测量误差 ± 1%
5．动作/释放回跳时间 0-20mS 分辨率 10 uS 测量误差 ± 1%
6．同步差 0-19.99mS 分辨率 10uS 测量误差 ± 1%
7.环境温度: 测量范围： 5-40℃ 测量误差 ± 1℃
|
