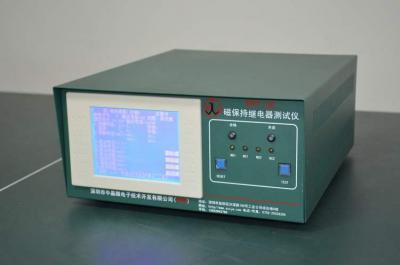

该测试仪是用单片微机开发的智能测试仪器，采用触摸屏显示，人机界面友好。它能自动测试普通电磁继电器及单、双线圈磁保持继电器的线圈电阻、接触电阻、吸合（感动）电压、复归（开放）电压，吸合时间、复归时间等参数以及继电器的双吸双放功能。
测试方式具有快测（方波）、精测（脉冲）、精测（阶梯）三种选择，快测（方波）法只显示各项参数合格或不合格，精测法可显示各项参数的测试值；最大可测一只两组转换的磁保持继电器。吸合、复归电压脉冲时间可调节；产品最后触点状态可选择选择（常开或常闭状态）；
该测试仪的继电器测试条件储存在永久存储器里，可以长期保存，停电时不会丢失。
(一) 使用环境
1. 电源供电：市电220V、单相，功耗≤150W；
2. 环境温度：5-35℃；
3. 相对湿度：50-85% ;
三、 主要技术指标
1、线圈供电电压：0-50V, 分辨率0.01V、误差1%±0.05V
2、线圈供电电流：< 1000mA
3、慢测测试时间：<S
4、快测测试时间：<S
测量范围 分辨率 精度
1. 温度: 2-51ºC 0.02 ºC ±1%±0.1 ºC
2. 线圈电阻: 10-500Ω 0.2Ω ±1%±0.2Ω
3. 接触电阻: 10A/13.5V:0-50Mv(5 mΩ) 0.1mV ±1%±0.2mV
1A/6V:0-500mΩ 0.2mΩ ±1%±0.5 mΩ
4. 吸合电压: 0-50V 0.02V ±1%±0.02V
6. 复归电压: 0-50V 0.02V ±1%±0.02V
7. 吸合时间: 0-65ms 0.01ms ±0.1ms
8. 复归回跳: 0-65ms 0.01ms ±0.1ms
9. 释放时间: 0-65ms 0.01ms ±0.1ms
10. 复归回跳: 0-65ms 0.01ms ±0.1ms
外型尺寸：长*宽*高=390X 320 X 170mm。
|
