商品详情
交流线路绝缘子串电压分布测量仪 交流电压绝缘子电压分布测量仪 串电压分布测量仪
型号:AODD-SX-15
SX-15型表主要用于交流线35～500kV的带电测量过线塔的绝缘子串电压分布值。也可用于试验室内各种35kV以及交流电压绝缘子的电压分布测量。是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。
原 理
SX-15型表采用静电式结构，将被测电压变成电场进行测量。因而阻抗高，对于被测量系统的影响最小。被测出的信号经内部放大处理，最后以电压值的形式，由LCD数字显示输出。因此测量时操作迅速，简单明了。
使 用 方 法

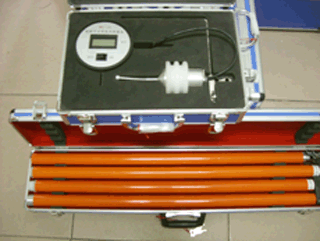

参照装配图，组装SX-15仪表。用M8螺丝将SX-15表装于绝缘操作杆上，杆的长度应符合带电作业的规定，见附表。调整接头，使接触杆与被测绝缘子的悬挂方式对应，能顺利地接触到被测绝缘子两端的金属部分。连接好插头，打开开关，有液晶显示便可工作，读数的单位为kV。
附表:配套绝缘操作杆要求
额定电压（kV）有效长度（M）工频耐受电压(标准值（KV）试验值（KV）) 试验时间（mim）试验结果
35 2.5 95 95 1 合格
66-110 3 220 220 1 合格
220 3.5 440 440 1 合格
330 4 380 380 5 合格
500 5 580 580 5 合格
交流线路绝缘子串电压分布测量仪 交流电压绝缘子电压分布测量仪 串电压分布测量仪
型号:AODD-SX-15
SX-15型表主要用于交流线35～500kV的带电测量过线塔的绝缘子串电压分布值。也可用于试验室内各种35kV以及交流电压绝缘子的电压分布测量。是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。
原 理
SX-15型表采用静电式结构，将被测电压变成电场进行测量。因而阻抗高，对于被测量系统的影响最小。被测出的信号经内部放大处理，最后以电压值的形式，由LCD数字显示输出。因此测量时操作迅速，简单明了。
使 用 方 法
参照装配图，组装SX-15仪表。用M8螺丝将SX-15表装于绝缘操作杆上，杆的长度应符合带电作业的规定，见附表。调整接头，使接触杆与被测绝缘子的悬挂方式对应，能顺利地接触到被测绝缘子两端的金属部分。连接好插头，打开开关，有液晶显示便可工作，读数的单位为kV。
附表:配套绝缘操作杆要求
额定电压（kV）有效长度（M）工频耐受电压(标准值（KV）试验值（KV）) 试验时间（mim）试验结果
35 2.5 95 95 1 合格
66-110 3 220 220 1 合格
220 3.5 440 440 1 合格
330 4 380 380 5 合格
500 5 580 580 5 合格
