油井液位自动测试仪 液面深度测量仪 液位测试仪
型号:AODJ-Z74-YJY
一、产品特点
1、操作安全。液面深度测量采用回声测深原理，测压采用高精度压力传感器。油井液面测试时，取消了传统的击发声弹产生声脉冲的操作方式，对于有压井利用油井套管气进行测试；无压井改用安全方便的声音脉冲发生器产生声源。
2、结构简单。整套仪器外观没有任何操作装置，高度集成。仅通过一条电缆或天线
接收控制命令传输数据，可靠性高、易维护。
3、使用方便。仪器体积小巧，将传统的井口发生器与主机和二为一，采用整体结构，
完全自动测试。
4、数据准确。采用高性能的传感器，结合油井内气体声波频谱，通过软件算法和自
动跟踪电路，对波形进行数据处理，保证了多次测试结果的一致性。
5、多功能。仪器可以检测动、静液面，自动记录井口套管压力。可完成控制仪与微
机通讯、测试数据入库存储、数据处理、结果分析打印等功能。
三．主要技术指标
1、适用范围： 0.1 MPa ≤ 油井套压≤ 5Mpa
2、 油井动液面测试范围： 20～3000 米 误差 〈 1%
3、套管压力测试范围：0～5MPa 误差：0 .01 MPa
4、数据容量：能存储连续5000次测试的液面、压力记录
5、 工作温度：-30℃ ～ +50℃
6、一次充电可连续监测15天
7、充电电压：165 ～ 265 VAC
四．工作原理及外型结构
对于有压井，利用油井套管气体测试。将套管环空中的高压气体突然释放到储气室，在井口处环空中的气体瞬间发生膨胀，产生膨胀冲击波。对于无压井，需要利用声音脉冲发生器产生一个高压气源。将高压气体突然释放到油井内，在井口处环空中的气体瞬间发生压缩，产生压缩冲击波。该声波（压缩或膨胀）脉冲沿环空向井下传播，遇到油管接箍、音标、气液界面产生反射声波脉冲，由微音器组件接收声脉冲转换成电信号，通过控制电路进行数字处理，自动计算出液面深度，测试结果和曲线图形存储到控制电路的数据存储器内。利用控制电路的通讯功能可以将测试结果、曲线图形采用有线或无线通讯方式传输到控制中心的计算机内。

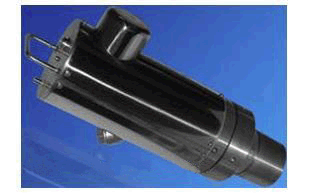

主机外型实物图：
外型尺寸：长360毫米，直径110毫米
油井液位自动测试仪 液面深度测量仪 液位测试仪
型号:AODJ-Z74-YJY
一、产品特点
1、操作安全。液面深度测量采用回声测深原理，测压采用高精度压力传感器。油井液面测试时，取消了传统的击发声弹产生声脉冲的操作方式，对于有压井利用油井套管气进行测试；无压井改用安全方便的声音脉冲发生器产生声源。
2、结构简单。整套仪器外观没有任何操作装置，高度集成。仅通过一条电缆或天线
接收控制命令传输数据，可靠性高、易维护。
3、使用方便。仪器体积小巧，将传统的井口发生器与主机和二为一，采用整体结构，
完全自动测试。
4、数据准确。采用高性能的传感器，结合油井内气体声波频谱，通过软件算法和自
动跟踪电路，对波形进行数据处理，保证了多次测试结果的一致性。
5、多功能。仪器可以检测动、静液面，自动记录井口套管压力。可完成控制仪与微
机通讯、测试数据入库存储、数据处理、结果分析打印等功能。
三．主要技术指标
1、适用范围： 0.1 MPa ≤ 油井套压≤ 5Mpa
2、 油井动液面测试范围： 20～3000 米 误差 〈 1%
3、套管压力测试范围：0～5MPa 误差：0 .01 MPa
4、数据容量：能存储连续5000次测试的液面、压力记录
5、 工作温度：-30℃ ～ +50℃
6、一次充电可连续监测15天
7、充电电压：165 ～ 265 VAC
四．工作原理及外型结构
对于有压井，利用油井套管气体测试。将套管环空中的高压气体突然释放到储气室，在井口处环空中的气体瞬间发生膨胀，产生膨胀冲击波。对于无压井，需要利用声音脉冲发生器产生一个高压气源。将高压气体突然释放到油井内，在井口处环空中的气体瞬间发生压缩，产生压缩冲击波。该声波（压缩或膨胀）脉冲沿环空向井下传播，遇到油管接箍、音标、气液界面产生反射声波脉冲，由微音器组件接收声脉冲转换成电信号，通过控制电路进行数字处理，自动计算出液面深度，测试结果和曲线图形存储到控制电路的数据存储器内。利用控制电路的通讯功能可以将测试结果、曲线图形采用有线或无线通讯方式传输到控制中心的计算机内。
主机外型实物图：
外型尺寸：长360毫米，直径110毫米
