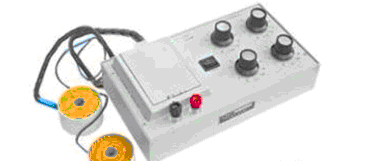

线圈圈数测量仪 线圈测量仪 线圈精确度测量仪
型号:AODJ-YG-110
YG110型线圈测量仪是国际上首款能同时测量线圈圈数和短路的仪器，它不但提高了测量速度，还解决了YG-102短路测量仪不能测量大口径线圈，粗线线圈短路的难题。解决电线杆圈制造行业很久的短路测量难的问题。
YG-110还具有0.2%的测量精确度，高达0.01%的分辨率，能满足各种行业线圈测量的需求。
性能特点
● 圈数测量量程广：0-60000圈（可扩展至120000圈）
● 可自由设置“圈数超差”、“线圈短路”等分选功能
● 可配置各种规格的传感器，满足不同客户的需求
● 测试稳定度高，能满足互感器等要求严格的行业
● LCD液晶模块显示，人性化操作界面，简单易学
● 高达3次/秒的测量速度
技术参数
仪器型号 YG110-10 YG110-6 YG110-4 YG110-X
被测线圈内径 Φ＞10mm Φ＞6mm Φ＞4mm
特殊尺寸：
● Φ内＜4mm、H＞110mm
● 特殊尺寸精度与范围需与用户商议而定
● 线圈高度＞110mm、Φ外＞120mm可订制
被测线圈外径 Φ＜120mm
被测线圈高度 H＜110mm
测试传感器规格 Φ10 Φ6 Φ4
被测线圈范围 0-60000圈（可扩展至120000圈）
圈数测量精确度 0-300圈±0圈、500-20000圈±0.2%、20000-60000圈±0.5%
圈数测量分辨力 10000圈以上±0.01%
测量速度 快速3次/秒 中速2次/秒 慢速1次/秒
外形尺寸 约320×300×180 (mm)
重量 约5kg
短路测量精度 0.1mm线径以上，经样品线圈较正后，每2000圈短路1圈，指针移动1格以上
