土壤剖面水分速测仪 剖面含水量分析仪 土壤剖面含盐量测量仪
型号:AODH-PICO-BT
用途：可测量土壤或其他介质深达3米的剖面含水量，标定后可以同时测量土壤剖面的含盐量。
测量原理：基于TDR（Time domain Reflectometry with Intelligent MicroElements）时域反射技术。用以直接测量土壤或其他介质的介电常数，介电常数又与土壤水分含量的多少有密切关系，土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。
测量时，金属波导体被用来传输TDR信号，工作时产生一个1GHz的高频电磁波，电磁波沿着波导体传输，并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。厂家发明了这种专利测量技术，使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。

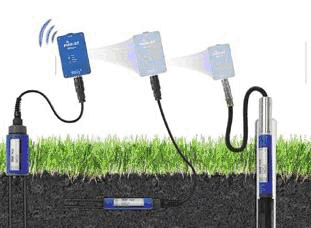

基本组成：
·手持数据管理器：用来读取探头测量到的水分数值；
·数据管理器连接部件：用于探头和手持数据管理器之间的连接；
·剖面水分探头：圆柱式探头，PVC材料外壳，弹性铝条为TDR波导体；
·预埋探管：可选1米、2米和3米；
·探管安装工具。
可选部件：
·TRIME-PICO系列表层水分探头：用于测量表层的水分数值；
·预打孔工具：用于表层探头测量，可减少探针损坏的机率；
·标定套件：用于给探头进行校准，提供测量的精度。
手持数据管理器技术规格：
处理器 Marvell XScale® processor，312MHz
操作系统 Microsoft® Windows Mobile™ 6.0
显示屏 3.5英寸240×320防炫光触控屏幕
内存 128MB闪存和64 MB内存
电池 1200mAh可充电锂电池
尺寸 约131.5×82×26.5mm
重量 210g
防水等级 IP65
蓝牙通讯模块：
功能 实现无线通讯，同时给探头进行供电
蓝牙通讯 Bluetooth 2.0协议，工作范围：最远10m
工作温度 -20℃~+70℃
供电 1000mAh Ni-MH电池（4x1.2V），充满电后，支持大于1500次测量
适合的探头 PICO64，PICO32，PICO-IPH
土壤剖面水分探头技术规格：
探头类型
TRIME-T3
TRIME-T3C
测量范围
0-100%体积含水量
0-100%体积含水量
测量精度（0~6dS/m）
±2%（0~40%），±3%（40~70%）
±2%（0~40%），±3%（40~70%）
测量精度（6~12dS/m）
±3%（0~40%），±4%（40~70%）
±3%（0~40%），±4%（40~70%）
测量精度（12~50dS/m）
——
待定
重复性精度（0~6dS/m）
±0.3%
±0.3%
重复性精度（6~12dS/m）
±0.5%
±0.5%
重复性精度（12~50dS/m）
——
待定
温度漂移
全量程的±0.3%
全量程的±0.3%
温度测量范围
-15℃~+50℃
-15℃~+50℃
温度测量精度
±0.2℃
±0.2℃
测量体积
3L（180mm×Ø 150mm）
2L（110mm×Ø 150mm）
供电
7V~24V DC
7V~24V DC
电量消耗
100mA @ 12V/DC，测量的时候持续 2~3秒
100mA @ 12V/DC，测量的时候持续 2~3秒
工作温度范围
-15℃~+50℃（可定制其他温度量程）
-15℃~+50℃（可定制其他温度量程）
探头材质
密封防水PVC (IP68)
密封防水PVC (IP68)
适用土壤
非均质土壤
均质土壤、盐土
探头长度
180mm
110mm
电缆长度
2.5米同轴电缆（需要3.5米订购时请说明）
2.5米同轴电缆（需要3.5米订购时请说明）
校准
出厂按照矿物质土校准，可用TRIME WinCal重新校准
出厂按照矿物质土校准，可用TRIME WinCal重新校准
预埋探管技术规格：
预埋探管 专用TECANAT材质
探管外径 44.3毫米
探管内径 42.0毫米
探管长度 可选0.6米、1米、1.5米、2米、2.5米、3米
配置 透明探管、橡胶塞、塑料盖、橡胶圈、金属管头。
土壤表层水分和温度探头技术规格： 探头类型
TRIME-PICO32
TRIME-PICO64
供电
7~24V DC
7~24V DC
电量消耗
100mA @ 12V/DC，测量的时候持续 2~3秒
100mA @ 12V/DC，测量的时候持续 2~3秒
测量范围
0~100%体积含水量
0~100%体积含水量
测量精度（0~6dS/m）
±1%（0~40%），±2%（40~70%）
±1%（0~40%），±2%（40~70%）
测量精度（6~12dS/m）
±2%（0~40%），±3%（40~70%）
±2%（0~40%），±3%（40~70%）
测量精度（12~50dS/m）
——
——
重复性精度（0~6dS/m）
±0.2%
±0.2%
重复性精度（6~12dS/m）
±0.3%
±0.3%
重复性精度（12~50dS/m）
——
——
温度漂移
全量程的±0.3%
全量程的±0.3%
温度测量范围
-15℃~+50℃
-15℃~+50℃
温度测量精度
±0.2℃
±0.2℃
测量体积
0.25L（110mm×Ф50mm）
1.25L（160mm×Ф100mm）
工作温度范围
-15℃~+50℃（可定制其他温度量程）
-15℃~+50℃（可定制其他温度量程）
探头主体材质
密封防水PVC (IP68)
密封防水PVC (IP68)
探头主体尺寸
155 x Ø32mm
155 x Ø63mm
探针长度
110mm
160mm
探针直径
3.5mm
6mm
输出接口
IMP-BUS、RS485、模拟输出（0~1V或4~20mA）
IMP-BUS、RS485、模拟输出（0~1V或4~20mA）
可选1（RS485或模拟输出）
1.5米电缆带7针母口
1.5米电缆带7针母口
可选2（IMP-BUS）
5米电缆带4针母口
5米电缆带4针母口
可选3（裸线）
5米裸线
5米裸线
校准数据
标准校准用于大多数标准土壤类型，可存储最多15个用户自定义校正曲线
标准校准用于大多数标准土壤类型，可存储最多15个用户自定义校正曲线
