商品详情

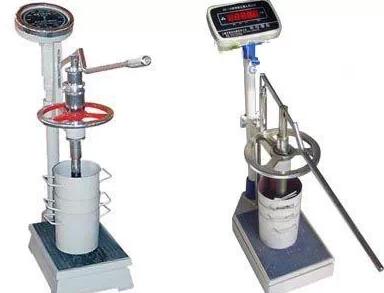

混凝土贯入阻力测定仪
型号：AODJ-HG-1000
一、用途
本混凝土贯入阻力仪利用贯入阻力法来测定混凝土的凝结时间。
二、技术参数
试料容器(上口径×下口径×深度)φ160mm×φ150mm×150mm
最大贯入力：1000N
贯入深度：25mm
贯入速度：2.5mm/s
贯入针截面：100 mm 2、50 mm2、20 mm2
贯入位置：外圈9点、内圈4点
测力方式：液压、压力表测力
最小分度值：5N
示值误差：±10N
三、结构及原理
1.结构简图：(如图一)
2.贯入及测力原理：本混凝土贯入阻力仪采用贯入针固定，试料容器向上运动实现贯入阻力测试。电动机通过行星减速器把2转/分的速度传给凸轮，凸轮推动滚轮匀速上升，因而升降套及安放在底盘上的试料容器同时匀速上升，使之实现贯入运动。
阻力的测定采用密封腔压力表测力。当试料对贯入针产生阻力时此力即通过测力杆压缩密封腔中的油液，油液压力增加即通过压力表指示出来。
3.电器原理图(如图二)
四、操作使用
将混凝土贯入阻力仪安放在水平的平台上，试料容器中装满待测试的混凝土试料抹平后放于仪器底盘上，松开调节螺套选装上合适的贯入针。
旋动调节螺塞使压力表指针对准刻度零线。
将钮子开关1置于调整位置，将钮子开关2置于正转位置，按工作按钮后试料容器在2秒钟后开始上升，待停止以后即可调整。调节时拧松调节螺套，将贯入针调至刚好接触试料面，拧紧调节螺套固定贯入针。再按动工作按钮，试料容器继续上升即开始贯入运动，此时压力表即有示值，并逐渐增大，10秒钟以后试料容器升高25mm，即贯入到最深位置，压力表指示贯入阻力，读出做好记录，试料容器停留4秒钟以后，开始下降，7秒钟后恢复原位。自动停机，一次测试完毕。
作第二次贯入测试时必须变换贯入位置，推动手柄使其旋转一定角度，当听到钢球的弹跳声时，贯入点位置的变换已完成，随即将手柄换回原位，以后变换只需重复如上动作。贯入针位置分内外两圈，外圈点，内圈点，如一圈贯入点已使用完，必须转动仪器上部手柄180°，将贯入针位置换到另一圈，这时亦有钢球弹跳定位。
当贯入测试点在外圈时，变化测点只需推动手柄一次，如贯入点在内圈，变换它则需推动手柄两次。
在测试过程中应经常注意压力表指针起始时是否在零点，如不在零点应调零。
在不需调整贯入针高低时(用同一个试料容器及没有更换贯入针进行连续测试时)，可将钮子开关置于“自动位置”，这样在以后的测试中只要按“启动”按钮一次，即自动作一次测试循环，历时30秒。在测试过程中，如发生贯入针与试件顶死，请把钮子开关2置于反转位置，按工作按钮，使贯入针上升，与试件脱离。
贯入针有20mm2、50mm2、100mm2截面三种规格。100mm2用于作初凝试验，终凝试验时需换用20 mm2贯入针。
压力表的表面上有内外两圈刻度，内圈为0-1.6MPa，指示油腔内油液的压强，供压力表改装校验和装指针对零用。外圈刻度指示贯入针所受的作用力。力值除以贯入针截面面积，即为贯入阻力(在表面外圈刻度上有两处粗红线表示)：350N刻线对应初凝贯入阻力(即3.5MPa，此时用100 mm2贯入针)；560N刻线对应终凝贯入阻力(即28MPa，此时用20 mm2贯入针)。
使用日久，旋动调零螺塞到极限位置而不能将压力表指针调到零点，这是由于密封空腔内油液难免有泄漏，油液逐渐减少所致，此时必须添加油液，用普通机油即可，冬令期间以粘度较小为宜。
加油时首先拧开调零螺塞顶上的加油螺塞，然后将调零螺塞旋高至适当位置，从螺孔中将油加入，特别要注意不能将空气混入，加油至孔口，最后将加油螺塞拧上，挤出多余油液，拧紧，擦干即可。
年检不能拆下压力表，送检必须整机校验，用户可向我厂购买检验工具。
五、混凝土贯入阻力仪的维修与保养
1.混凝土贯入阻力仪使用完毕各部必须擦拭干净，并在非油漆的金属表面上油以防锈蚀。
2.混凝土贯入阻力仪的底盘有油杯，使用一段时间以后必须向油杯内注入一些润滑油，以利升降套升降润滑。备注：为避免运输齿轮箱内润滑油翻出，出厂前一般不加油，请用户在使用前加入以利使用。
混凝土贯入阻力测定仪
型号：AODJ-HG-1000
一、用途
本混凝土贯入阻力仪利用贯入阻力法来测定混凝土的凝结时间。
二、技术参数
试料容器(上口径×下口径×深度)φ160mm×φ150mm×150mm
最大贯入力：1000N
贯入深度：25mm
贯入速度：2.5mm/s
贯入针截面：100 mm 2、50 mm2、20 mm2
贯入位置：外圈9点、内圈4点
测力方式：液压、压力表测力
最小分度值：5N
示值误差：±10N
三、结构及原理
1.结构简图：(如图一)
2.贯入及测力原理：本混凝土贯入阻力仪采用贯入针固定，试料容器向上运动实现贯入阻力测试。电动机通过行星减速器把2转/分的速度传给凸轮，凸轮推动滚轮匀速上升，因而升降套及安放在底盘上的试料容器同时匀速上升，使之实现贯入运动。
阻力的测定采用密封腔压力表测力。当试料对贯入针产生阻力时此力即通过测力杆压缩密封腔中的油液，油液压力增加即通过压力表指示出来。
3.电器原理图(如图二)
四、操作使用
将混凝土贯入阻力仪安放在水平的平台上，试料容器中装满待测试的混凝土试料抹平后放于仪器底盘上，松开调节螺套选装上合适的贯入针。
旋动调节螺塞使压力表指针对准刻度零线。
将钮子开关1置于调整位置，将钮子开关2置于正转位置，按工作按钮后试料容器在2秒钟后开始上升，待停止以后即可调整。调节时拧松调节螺套，将贯入针调至刚好接触试料面，拧紧调节螺套固定贯入针。再按动工作按钮，试料容器继续上升即开始贯入运动，此时压力表即有示值，并逐渐增大，10秒钟以后试料容器升高25mm，即贯入到最深位置，压力表指示贯入阻力，读出做好记录，试料容器停留4秒钟以后，开始下降，7秒钟后恢复原位。自动停机，一次测试完毕。
作第二次贯入测试时必须变换贯入位置，推动手柄使其旋转一定角度，当听到钢球的弹跳声时，贯入点位置的变换已完成，随即将手柄换回原位，以后变换只需重复如上动作。贯入针位置分内外两圈，外圈点，内圈点，如一圈贯入点已使用完，必须转动仪器上部手柄180°，将贯入针位置换到另一圈，这时亦有钢球弹跳定位。
当贯入测试点在外圈时，变化测点只需推动手柄一次，如贯入点在内圈，变换它则需推动手柄两次。
在测试过程中应经常注意压力表指针起始时是否在零点，如不在零点应调零。
在不需调整贯入针高低时(用同一个试料容器及没有更换贯入针进行连续测试时)，可将钮子开关置于“自动位置”，这样在以后的测试中只要按“启动”按钮一次，即自动作一次测试循环，历时30秒。在测试过程中，如发生贯入针与试件顶死，请把钮子开关2置于反转位置，按工作按钮，使贯入针上升，与试件脱离。
贯入针有20mm2、50mm2、100mm2截面三种规格。100mm2用于作初凝试验，终凝试验时需换用20 mm2贯入针。
压力表的表面上有内外两圈刻度，内圈为0-1.6MPa，指示油腔内油液的压强，供压力表改装校验和装指针对零用。外圈刻度指示贯入针所受的作用力。力值除以贯入针截面面积，即为贯入阻力(在表面外圈刻度上有两处粗红线表示)：350N刻线对应初凝贯入阻力(即3.5MPa，此时用100 mm2贯入针)；560N刻线对应终凝贯入阻力(即28MPa，此时用20 mm2贯入针)。
使用日久，旋动调零螺塞到极限位置而不能将压力表指针调到零点，这是由于密封空腔内油液难免有泄漏，油液逐渐减少所致，此时必须添加油液，用普通机油即可，冬令期间以粘度较小为宜。
加油时首先拧开调零螺塞顶上的加油螺塞，然后将调零螺塞旋高至适当位置，从螺孔中将油加入，特别要注意不能将空气混入，加油至孔口，最后将加油螺塞拧上，挤出多余油液，拧紧，擦干即可。
年检不能拆下压力表，送检必须整机校验，用户可向我厂购买检验工具。
五、混凝土贯入阻力仪的维修与保养
1.混凝土贯入阻力仪使用完毕各部必须擦拭干净，并在非油漆的金属表面上油以防锈蚀。
2.混凝土贯入阻力仪的底盘有油杯，使用一段时间以后必须向油杯内注入一些润滑油，以利升降套升降润滑。备注：为避免运输齿轮箱内润滑油翻出，出厂前一般不加油，请用户在使用前加入以利使用。
