商品详情
经济型数字量规测量仪 经济型探头光栅尺 光栅测量尺
型号:AODB-LES1

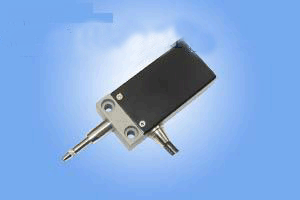

LES1 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. LES1 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离,脉冲频率则反应了运动速度。LES1 本体部分由一套精密直线滑动轴承,复位弹簧,玻璃光栅,LED光照系统组成。
LES1输出信号为矩形方波。A,B相 相差90°的两路波形,能够指示出移动距离以及方向。
连接线缆和接头定义:
TTL 输出
信号 9针 CAN
电源 +5 V 1
电源 0 V 2
输出 A 3
输出 B 4
丝网(屏蔽) 9
技术特性:
测量长度 【10标准】10mm ,15 mm
分辨率 5μm(电子细分)
准确度 ± 5 μm
栅距 20μm
工作温度 0-40°C
大测量速度 0.5 ms-1
弹簧耐压 2 N
工作电压 5Vss ± 5% (24V需加信号转接盒)
防护等级 IP 40
绝缘阻抗 min. 20 MW
输出信号(TTL 输出) L=max. 0.5V at< 10mA
H=min. 3.5V at> 2.5mA
经济型数字量规测量仪 经济型探头光栅尺 光栅测量尺
型号:AODB-LES1
LES1 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. LES1 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离,脉冲频率则反应了运动速度。LES1 本体部分由一套精密直线滑动轴承,复位弹簧,玻璃光栅,LED光照系统组成。
LES1输出信号为矩形方波。A,B相 相差90°的两路波形,能够指示出移动距离以及方向。
连接线缆和接头定义:
TTL 输出
信号 9针 CAN
电源 +5 V 1
电源 0 V 2
输出 A 3
输出 B 4
丝网(屏蔽) 9
技术特性:
测量长度 【10标准】10mm ,15 mm
分辨率 5μm(电子细分)
准确度 ± 5 μm
栅距 20μm
工作温度 0-40°C
最大测量速度 0.5 ms-1
弹簧耐压 2 N
工作电压 5Vss ± 5% (24V需加信号转接盒)
防护等级 IP 40
绝缘阻抗 min. 20 MW
输出信号(TTL 输出) L=max. 0.5V at< 10mA
H=min. 3.5V at> 2.5mA
