智能地下管线探测仪



智能地下管线探测仪,由信号发射机和接收机组成,具有多种创新特性,用于金属管线、地下电缆的路径探测、深度测量以及唯一性鉴别
型       号   AODD-FL708
颜       色
尺       寸

商品详情

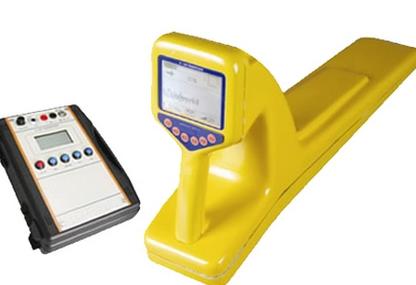

智能地下管线探测仪

型号:AODD-FL708

智能地下管线探测仪,由信号发射机和接收机组成,具有多种创新特性,用于金属管线、地下电缆的路径探测、深度测量以及唯一性鉴别。

 DL07-FL708可广泛应用于电力、通讯、路灯、铁路、厂矿、市政、自来水、燃气等部门,主要用途有:


l   电力部门:

电缆路径查找(带电或不带电)
电缆鉴别(带电或不带电)
路灯电缆故障定点
超高压电缆护层故障定点
地面开挖前的管线普查

2  市政及其他工程部门:
自来水、燃气等管道的路径查找
地面开挖前的管线普查

3  管道运行维护部门:
管道路径查找
管道防腐层破损定点

 技术指标

1.四种信号输入方式:直连输出、卡钳耦合、辐射感应、电容耦合。
2.六种主动探测频率:500Hz1kHz8kHz33kHz66kHz93kHz
3.两个被动探测频段:工频、射频。
4.三种探测模式:智能宽峰、窄峰、音谷。
5.左右方向指示(技术):左右箭头显示管线位置,准确直观,可对管线进行快速跟踪。
6.     跟踪正误提示(技术):实时测量管线电流相位,排除邻线干扰,实现防误跟踪。在目标管线上方时,指针向前;在邻近管线上方时,指针向后,并有问号显示,提示跟踪错误。
7.可对带电运行电缆进行路径查找和鉴别。
8.可进行地面开挖前的地下管线普查。
9.智能电缆鉴别(技术):卡钳鉴别,明确给出鉴别结果(鉴别正确或错误)。
10.   接地故障查找:使用A字架定位管线的对大地绝缘破损点(如电缆护层故障、路灯电缆接地故障、管道防腐层破损等),无需调零,直观指示故障点方向(向前/向后),快速准确定点。
11.  自动测量管线深度和电流:单键操作,直接读取管线深度和电流值。
12.  历史曲线显示:屏幕显示信号幅值的历史曲线,直观判断信号变化情况。
13.  抗干扰能力强:极窄的接收频带,独特的数字处理方法,能充分抑制邻近管线的工频及谐波干扰。
14.  大功率发射机:大10W,四档可调,全自动阻抗匹配和保护。
15.  发射机灵活供电:内置电池、AC220V12V汽车电源(点烟器输出)。


发射机


1.   输出方式:直连、卡钳耦合、辐射感应、电容耦合。
2.   输出频率:500Hz1kHz8kHz33kHz66kHz93kHz、查障频率。
3. &nb

智能地下管线探测仪

型号:AODD-FL708

智能地下管线探测仪,由信号发射机和接收机组成,具有多种创新特性,用于金属管线、地下电缆的路径探测、深度测量以及唯一性鉴别。

 DL07-FL708可广泛应用于电力、通讯、路灯、铁路、厂矿、市政、自来水、燃气等部门,主要用途有:


l   电力部门:

电缆路径查找(带电或不带电)
电缆鉴别(带电或不带电)
路灯电缆故障定点
超高压电缆护层故障定点
地面开挖前的管线普查

2  市政及其他工程部门:
自来水、燃气等管道的路径查找
地面开挖前的管线普查

3  管道运行维护部门:
管道路径查找
管道防腐层破损定点

 技术指标

1.四种信号输入方式:直连输出、卡钳耦合、辐射感应、电容耦合。
2.六种主动探测频率:500Hz1kHz8kHz33kHz66kHz93kHz
3.两个被动探测频段:工频、射频。
4.三种探测模式:智能宽峰、窄峰、音谷。
5.左右方向指示(专利技术):左右箭头显示管线位置,准确直观,可对管线进行快速跟踪。
6.     跟踪正误提示(专利技术):实时测量管线电流相位,排除邻线干扰,实现防误跟踪。在目标管线上方时,指针向前;在邻近管线上方时,指针向后,并有问号显示,提示跟踪错误。
7.可对带电运行电缆进行路径查找和鉴别。
8.可进行地面开挖前的地下管线普查。
9.智能电缆鉴别(专利技术):卡钳鉴别,明确给出鉴别结果(鉴别正确或错误)。
10.   接地故障查找:使用A字架定位管线的对大地绝缘破损点(如电缆护层故障、路灯电缆接地故障、管道防腐层破损等),无需调零,直观指示故障点方向(向前/向后),快速准确定点。
11.  自动测量管线深度和电流:单键操作,直接读取管线深度和电流值。
12.  历史曲线显示:屏幕显示信号幅值的历史曲线,直观判断信号变化情况。
13.  抗干扰能力强:极窄的接收频带,独特的数字处理方法,能充分抑制邻近管线的工频及谐波干扰。
14.  大功率发射机:最大10W,四档可调,全自动阻抗匹配和保护。
15.  发射机灵活供电:内置电池、AC220V12V汽车电源(点烟器输出)。


发射机


1.   输出方式:直连、卡钳耦合、辐射感应、电容耦合。
2.   输出频率:500Hz1kHz8kHz33kHz66kHz93kHz、查障频率。
3.   输出功率:最大10W,四档可调。
4.   输出电压:最高200V(交流峰值)。
5.   阻抗匹配和过载保护:全自动。
6.   人机界面:128×64点阵液晶显示器。
7.   内置电池:锂离子电池组,标称14.8V7Ah
8.   外接电源:标称电压DC12V(汽车电源,点烟器输出)

9.   充电器:输入AC220V,输出DC16.8V2/3A
10.体积:主机:275mm×220mm×100mm
11.质量:主机2.4kg

接收机
1.   信号输入方式:内置线圈、卡钳、1k听诊器、8k听诊器、查障A字架。
2.   接收频率:500Hz1kHz8kHz33kHz66kHz93kHz、工频、射频。
3.   管线探测模式:智能宽峰法、窄峰法、音谷法。
4.   电缆鉴别模式:
卡钳智能鉴别、卡钳电流测量鉴别、听诊器鉴别。
5.   探测深度范围:10米。
6.   人机界面:320×240点阵液晶显示器。
7.   内置电池:锂离子电池组,标称7.4V7Ah
8.   充电器:输入AC220V,输出DC8.4V2/3A
9.   体积:主机700mm×270mm×120mm
10.质量:主机3.5kg
