计算机组成、ISP实验平台



本系统由铝木合金箱体、开关电源、常用 信号源、输入输出接口、开放式实验电路区和系统可编程核心板等组成。全部实验用信号线的连接采用自锁紧镀金插头座,接触可靠。全部实验基于在系统可编程核心器件进行,资源完
型       号   AOD-JSJZC-020A​
颜       色
尺       寸

商品详情

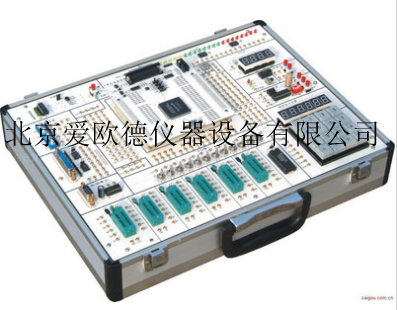

计算机组成、ISP实验平台

 型号:AOD-JSJZC-020A

结构特点

本系统由铝木合金箱体、开关电源、常用 信号源、输入输出接口、开放式实验电路区和系统可编程核心板等组成。全部实验用信号线的连接采用自锁紧镀金插头座,接触可靠。全部实验基于在系统可编程核心器件进行,资源完全向学生开放,可以完成“计算机组成原理”、“计算机结构与逻辑设计”、“计算结构”、“在系统编程”、“VHDL设计”、“电子系统综合设计”等课程的实验,并可以进行“专用集成电路设计”的验证实验。本实验箱适用于本专科院校计算机专业的相关课程的实验和创新设计。
详细技术指标
1、实验电路工作电源:+5V/2A、±12V/0.5A,每路均带有短路保护和自动关断功能,每路带电源指示。其中+5V电源设计有过压、过流、欠压保护功能,待电路中故障排除后,自动恢复供电,确保设备和人身安全。
2、核心板:配置可拆卸FPGA(ALTERA公司的EP1C6 240)可编程核心模块,可以实现数字逻辑功能,可以兼容其它几种主流系列的FPGA器件,带配置芯片EPCS1。所有的I/O口用两个96芯高可靠插座引出到主板。带两种下载接口:JTAG 下载接口和ASP 下载接口。
3、常用信号源和输入输出接口
1)6位七段码LED数码管;
2) 24位独立LED指示灯;
3)12个2×2钮子开关组成的开关量输入电路;
4)4组16进制(0-F)旋钮式拨码盘,提供4组0~9,A~F 十六进制编码值;
5)4×4矩阵式结构组合按键,进口曲立键座;
6)配置RS232串行通信接口;
7)配置EPP并行通信接口;
8)50MHZ有源晶振作时钟源;
9)单脉冲发生器:提供4组加消抖处理单个±脉冲输出;
10)可编程脉冲源:由555振荡器和智能单片机89C2051构成频率可调、脉冲数可设置的脉冲序列发生电路。
4、测量小工具
1)3位半数字电压表,测量范围DC:±0-19.9V;
2)四状态逻辑笔:可测量高电平、低电平、高阻和脉冲状态。
5、开放式实验区
1)配置128K静态RAM器件628128。
2)配置 32路三态锁存电路。
3)配置16路双向数据缓冲器电路。
4)配备5个IC20紧固插座,可以用小规模集成电路进行计算机结构实验;
6、实验线路的连接:全部信号引出采用自锁紧式涂金插孔(永不氧化,美观漂亮),实验导线连接稳定可靠。
7、外形尺寸:400×300×100mm。
8、箱体:铝木合金材料,绿色环保,造型美观大方。
三、实验系统配置
1、DVCC-020A 主机1台(含电源)
2、FPGA模块1块,配套下载线1根
3、实验指导书一套
4、各种实验导线若干根
四、可以开设的实验项目
1)运算器设计及数据通路实验
2)乘除器设计实验
3)控制器设计及时序电路实验
4)堆栈设计实验
5)总线及存储器设计实验
6)输入输出控制器(IOC)设计
7) 异步通信适配器设计
8) 可编程定时/计数器设计
9) 微程序控制模型机的设计

计算机组成、ISP实验平台

 型号:AOD-JSJZC-020A

结构特点

本系统由铝木合金箱体、开关电源、常用 信号源、输入输出接口、开放式实验电路区和系统可编程核心板等组成。全部实验用信号线的连接采用自锁紧镀金插头座,接触可靠。全部实验基于在系统可编程核心器件进行,资源完全向学生开放,可以完成“计算机组成原理”、“计算机结构与逻辑设计”、“计算结构”、“在系统编程”、“VHDL设计”、“电子系统综合设计”等课程的实验,并可以进行“专用集成电路设计”的验证实验。本实验箱适用于本专科院校计算机专业的相关课程的实验和创新设计。
详细技术指标
1、实验电路工作电源:+5V/2A、±12V/0.5A,每路均带有短路保护和自动关断功能,每路带电源指示。其中+5V电源设计有过压、过流、欠压保护功能,待电路中故障排除后,自动恢复供电,确保设备和人身安全。
2、核心板:配置可拆卸FPGA(ALTERA公司的EP1C6 240)可编程核心模块,可以实现数字逻辑功能,可以兼容其它几种主流系列的FPGA器件,带配置芯片EPCS1。所有的I/O口用两个96芯高可靠插座引出到主板。带两种下载接口:JTAG 下载接口和ASP 下载接口。
3、常用信号源和输入输出接口
1)6位七段码LED数码管;
2) 24位独立LED指示灯;
3)12个2×2钮子开关组成的开关量输入电路;
4)4组16进制(0-F)旋钮式拨码盘,提供4组0~9,A~F 十六进制编码值;
5)4×4矩阵式结构组合按键,进口曲立键座;
6)配置RS232串行通信接口;
7)配置EPP并行通信接口;
8)50MHZ有源晶振作时钟源;
9)单脉冲发生器:提供4组加消抖处理单个±脉冲输出;
10)可编程脉冲源:由555振荡器和智能单片机89C2051构成频率可调、脉冲数可设置的脉冲序列发生电路。
4、测量小工具
1)3位半数字电压表,测量范围DC:±0-19.9V;
2)四状态逻辑笔:可测量高电平、低电平、高阻和脉冲状态。
5、开放式实验区
1)配置128K静态RAM器件628128。
2)配置 32路三态锁存电路。
3)配置16路双向数据缓冲器电路。
4)配备5个IC20紧固插座,可以用小规模集成电路进行计算机结构实验;
6、实验线路的连接:全部信号引出采用自锁紧式涂金插孔(永不氧化,美观漂亮),实验导线连接稳定可靠。
7、外形尺寸:400×300×100mm。
8、箱体:铝木合金材料,绿色环保,造型美观大方。
三、实验系统配置
1、DVCC-020A 主机1台(含电源)
2、FPGA模块1块,配套下载线1根
3、实验指导书一套
4、各种实验导线若干根
四、可以开设的实验项目
1)运算器设计及数据通路实验
2)乘除器设计实验
3)控制器设计及时序电路实验
4)堆栈设计实验
5)总线及存储器设计实验
6)输入输出控制器(IOC)设计
7) 异步通信适配器设计
8) 可编程定时/计数器设计
9) 微程序控制模型机的设计
