精密型硬度测试仪 手动转塔显微维氏硬度计 显微维氏硬度计
型号：AODJ-TMV-1S
一、产品简介：
TMV-1S显微维氏硬度计在机械、光学、光源上采用独特的精密设计使压痕成像更清晰，测量更精确。适用于测量微小、薄形试件、表面渗镀处理后的零件和对玛瑙、玻璃、陶瓷等脆性材料的显微和努氏硬度的测定 以及涂层、表面覆层、层压金属、热处理碳化层和淬火硬化层的深度与硬度梯度的测定。TMV-1S手动转塔显微维氏硬度计是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。
二、功能特点：
• TMV-1S手动转塔显微维氏硬度计在屏幕上能显示试验方法、试验力、试验力保荷时间、测量次数等

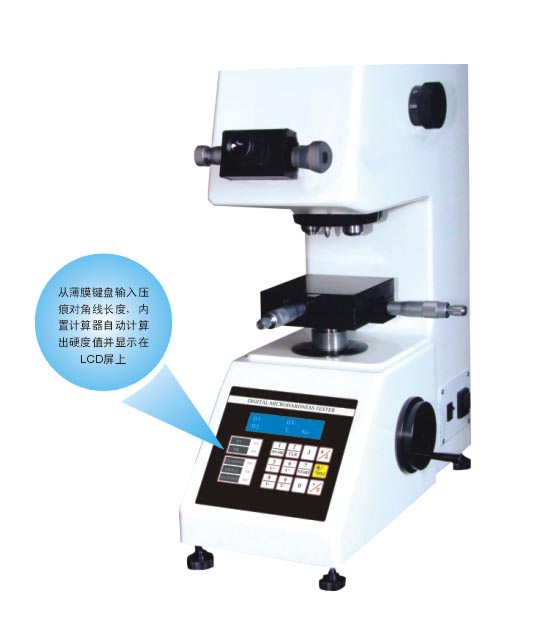

• 操作时只要从薄膜键盘输入压痕对角线长度，内置计算器自动计算出硬度值并显示在LCD屏上
• 拥有可供连接数码相机和CCD摄像头的螺纹接口，光源上采用12V、50W卤素灯热光源，像质清晰。
三、技术参数：
|
型 号
|
TMV-1S
|
|
标 尺
|
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
|
|
试 验 力
|
（10, 25, 50, 100, 200, 300, 500, 1000）gf
|
|
试验力
|
选择旋钮
|
|
符合标准
|
EN-SO6507， GB/T4340， ASTMandJIS
|
|
加 卸 载
|
自动
|
|
试验保持时间
|
0 ～ 60s
|
|
转 塔
|
手动
|
|
目镜放大倍数
|
10X
|
|
目镜分辨率
|
0.25μm
|
|
物镜倍率
|
10x，40x
|
|
总放大倍率
|
100x（观察）, 400x（测量）
|
|
测量范围
|
200μm
|
|
光 通 道
|
双光通道切换：目镜/摄像装置
|
|
滤 色 片
|
蓝色
|
|
光 源
|
12V/50W
|
|
显 示
|
对角线长度、硬度值、试验力等
|
|
硬 度 值
|
5位
|
|
对角线长度
|
4位（D1,D2）
|
|
测试高度
|
70mm
|
|
测试宽度
|
98mm
|
|
XY台尺寸
|
100×100mm
|
|
XY移动
|
25×25(mm)
|
|
XY分辨率
|
0.01mm
|
|
工作温度
|
10℃ ～ 38℃
|
|
湿 度
|
10% ～90%
|
|
外形尺寸
|
425×245×490mm
|
|
重 量
|
25kg
|
|
电 源
|
220V，60/50Hz
|
四、基本配置：
|
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
|
1
|
主机
|
1
|
14
|
细丝夹持台
|
1
|
|
2
|
维氏压头
|
1
|
15
|
水平仪
|
1
|
|
3
|
10X测微目镜
|
1
|
16
|
砝码
|
6
|
|
4
|
十字试台
|
1
|
17
|
产品合格证书
|
1
|
|
5
|
平口夹持台
|
1
|
18
|
产品使用说明书
|
1
|
|
6
|
薄片夹持台
|
1
|
|
|
|
|
7
|
砝码杆
|
1
|
|
|
|
|
8
|
水平调节螺钉
|
4
|
|
|
|
|
9
|
电源线
|
1
|
|
|
|
|
10
|
保险丝（1A）
|
2
|
|
|
|
|
11
|
10* 40*物镜
|
2（各1个）
|
|
|
|
|
12
|
螺丝批
|
1
|
|
|
|
|
13
|
标准硬度块：HV1，HV0.2
|
2（各1块）
|
|
|
|
五、可选附件：
努普压头、硬度块、CCD图像处理系统、金相试样切割机、金相试样磨抛机、金相试样镶嵌机等
