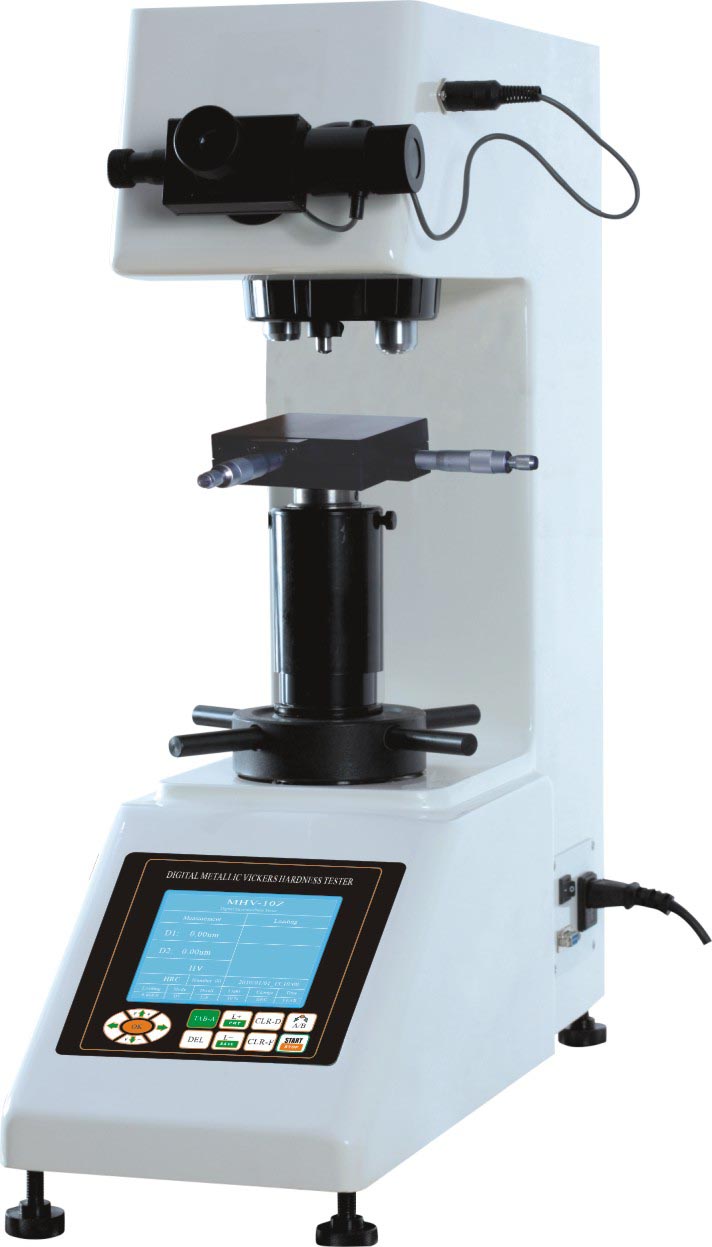

大屏数显自动转塔维氏硬度检测仪 大屏数显自动转塔维氏硬度计 自动大屏数显转塔维氏硬度计
型号：AODJ-THVP-5
一、产品简介：
• THVP-5大屏数显手动转塔维氏硬度计是光机电一体化的高新技术产品，显示屏使用大的LCD屏幕，它造型新颖、美观，具有良好的直观性、可操作性和可靠性，是测试维氏硬度的理想产品。该机的压头和物镜之间的转换采用自动切换装置.
• THVP-5大屏数显自动转塔维氏硬度计适用于测量微小、薄形试件、表面渗镀处理后的零件和对玛瑙、玻璃、陶瓷等脆性材料的显微和努氏硬度的测定 以及涂层、表面覆层、层压金属、热处理碳化层和淬火硬化层的深度与硬度梯度的测定。THVP-5大屏数显自动转塔维氏硬度计是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。
二、功能特点：
• THVP-5大屏数显自动转塔维氏硬度计在机械上采用精密的结构设计，在光学上采用高倍率物镜和数显式测微目镜，测量光源采用冷光源等先进技术。
• 采用闭环式加载控制系统，使试验力精度提高，示值的重复性及稳定性佳。该系统用在维氏硬度计上，在国内属首创。
• THVP-5大屏数显自动转塔维氏硬度计操作由面板上的触摸键输入，能预置试验力保荷时间、调节测量光源的强弱、选择维氏或努氏测试模式、硬度转换标尺、文件号与储存等。并能在屏幕上显示测量压痕长度、硬度值、测量次数和年、月、日及时间等，试验结果和数据处理，并通过打印机输出，还能通过RS232接口与计算机连接。
• 本硬度计还可根据用户特殊需求配置CCD装置进行视频测量和自动测量。
三、技术参数：
|
型 号
|
THVP-5
|
|
标 尺
|
HV0.3、HV0.5, HV1.0, HV2.0, HV2.5 HV3.0, HV5.0
|
|
试 验 力
|
（0.3,0.5 ,1.0 , 2.0 ,2.5, 3.0 , 5.0）kgf
|
|
试验力
|
选择旋钮
|
|
符合标准
|
EN-SO6507， GB/T4340， ASTMandJIS
|
|
加 卸 载
|
自动
|
|
试验保持时间
|
0 ～60s
|
|
转 塔
|
电动
|
|
目镜放大倍数
|
10X
|
|
数字式目镜
|
√
|
|
目镜分辨率
|
0.0625μm
|
|
物镜倍率
|
10x，40x
|
|
总放大倍率
|
100x（观察）, 400x（测量）
|
|
测量范围
|
400μm
|
|
光 通 道
|
双光通道切换：目镜/摄像装置
|
|
滤 色 片
|
蓝色
|
|
光 源
|
12V/50W
|
|
显 示
|
对角线长度、硬度值、试验力等
|
|
硬 度 值
|
5位
|
|
对角线长度
|
4位（D1,D2）
|
|
RS232接口
|
√
|
|
内置打印机
|
√
|
|
数据统计
|
√
|
|
转换HR、HB
|
√
|
|
测试高度
|
170 mm
|
|
测试宽度
|
130 mm
|
|
XY台尺寸
|
100×100(mm)
|
|
XY移动
|
25×25(mm)
|
|
XY分辨率
|
0.01mm
|
|
工作温度
|
10℃ ～ 38℃
|
|
湿 度
|
10% ～90%
|
|
外形尺寸
|
530×225×630mm
|
|
重 量
|
约50kg
|
|
电 源
|
（110/220）AV，（60/50）Hz
|
四、基本配置：
|
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
|
1
|
主机
|
1
|
13
|
产品合格证书
|
1
|
|
2
|
水平仪
|
1
|
|
|
|
|
3
|
10×测微目镜
|
1
|
|
|
|
|
4
|
十字试台
|
1
|
|
|
|
|
5
|
维氏压头
|
1
|
|
|
|
|
6
|
10* 40*物镜
|
2（各1个）
|
|
|
|
|
7
|
电源线
|
1
|
|
|
|
|
8
|
保险丝（1A）
|
2
|
|
|
|
|
9
|
水平调节螺钉
|
4
|
|
|
|
|
10
|
螺丝批
|
2
|
|
|
|
|
11
|
标准硬度块：HV5，HV1
|
2（各一块）
|
|
|
|
|
12
|
产品使用说明书
|
1
|
|
|
|
五、可选附件：
|
|
平口夹持台
|
|
细丝夹持台
|
克努普压头
|
|
硬度块
|
金相试样镶嵌机
|
|
金相试样切割机
|
CCD图像处理系统
|
|
金相试样抛光机
|
|
