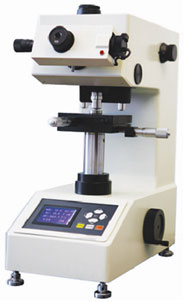

智能数字式液晶显微硬度检测仪智能数字硬度检测仪 数字式液晶智能显微硬度计
型号：AODJ-TH760-TH761-TH762-TH764
一、产品特点：
研究领域：材料工艺和产品检验用于薄材料和细小零件的硬度，如钟表、仪器、仪表的零件，在集成电路板及通讯仪器材料特性检验，及其他方法所不能及的小件、薄片、脆硬件以及相夹杂、镀层的硬度。
TH760/TH761/TH762/TH764数字式液晶智能显微硬度计金属学、金相学中用来测定金属组织中组成相的硬度，借以鉴定合金相的类别和属性；在机理研究方面还 用于研究晶内偏析、时效扩散、相变、合金状态图、合金化学成分不均性研究；也应用于研究难熔化合物的脆裂倾向性值。选用TH762双压头系列产品，由于增加了努氏硬度的测量，扩大了仪器的范围，能测单压头所不及的特薄、脆、硬的材料镀层以及陶瓷、玻璃、玛瑙等宝石材料。
TH760/TH761/TH762/TH764数字式液晶智能显微硬度计主要推荐高端用户群体：材料研究所、航天、军工、特检、大学、海关检验检疫、国家级大型企业、跨国企业以及对质量要求苛刻的机构。
显微硬度计基本型谱表：
|
1
|
|
TH760
|
数字式液晶智能显微硬度计
|
|
2
|
|
TH761
|
带硬度测量软件MV-TEST1000(不含电脑打印机)
|
|
3
|
数字式双压头液晶显微硬度计
|
TH762
|
数字式双压头液晶显微硬度计
|
|
4
|
|
TH764
|
双压头，带硬度测量软件MV-TEST1000(不含电脑打印机)
|
二、功能特点：
●内置光学系统，像质特别清晰，尤其观察金相组织。
●全数字化控制电动加、保、卸载、测试系统。
●高精度跟踪定位自动转塔系统、自动完成物镜-压头-加载-保载-卸载-物镜的过程。
●LED冷光源，亮度PWM调节，自动熄灭保护。
●HV转换HRC、HB
●状态和数据记忆功能，关机或断电，重新打开可恢复原状态测量免调零。
●软件自诊断系统，监视仪器正常运行，故障代码报警。
●本主机无须改造可升级为半自动显微硬度计系统，为用户升级提供了方便。
●国内首创：维氏压头、努氏压头、40X物镜、20X物镜安装在同一转台，四物齐焦，自动转换、独立完成HV、HK硬度测量，提高效率、降低成本。
三、技术参数：
|
型号
|
|
TH762双压头
|
|
测试载荷
|
mN 98.07/245.2/490.3/1961/2942/4903/9807
gf 10/25/50/200/300/500/1000
|
|
加载方式
|
直接数字控制、自动完成加、保、卸载试验
|
|
保压时间
|
1-99秒（任选）
|
|
载物台
|
手动：尺寸110×110mm，移动量25mm，最小移动量0.01mm
|
|
样品最大高度
|
90mm
|
|
样品最大深度
|
120mm
|
|
压头物镜转换
|
直接数字控制自动完成（自动转塔）
|
|
数字式目镜
|
类型
|
电子型10倍
|
|
刻划线
|
基准零线和瞄准线（手动驱动）
|
|
数显分辨率
|
0.03μm
|
|
最小分度值
|
0.1μm
|
|
D1、D2测量方式
|
手动转动测量目镜
|
|
物镜
|
10X 40X
|
20X 40X
|
|
若用户特殊需求测量物镜可以选用60X观察
|
|
压头
|
HV压头
|
HV及HK压头
|
|
测量
|
HV测量
|
HV及HK测量
|
|
硬度值转换
|
HV转HRC、HBW
|
|
光源
|
LED冷光源
|
|
硬度值范围
|
5—3000HV
|
|
功能调节
|
主机内含有可调程序确保各种功能调整到最佳状态（详见使用手册）
|
|
液晶屏显示面板
|
数据显示内容：d1、d2、HV(HK、HRC、HBW)、COUNT(测量次数计数)、LODA(载荷)、DWELL(保荷时间)。
状态内容显示：d1、d2、HV、HK、HRC、HBW、光源、打印、光路40X物镜、10X物镜、20X物镜、压头位置、失电数据保持（记忆）、通电恢复。
|
|
通讯接口
|
RS232并行口
|
|
打印接口
|
备有打印接口
|
|
数据打印输出
|
测量数据及数理统计：最大值、最小值、偏差值、平均值、均方差
|
|
光路转换
|
手动拉杆
|
|
精度
|
符合JJG151-2006、GB/T4340、日本标准JISB-7734、美国标准ASTME384、国际标准ISO 6507
|
|
摄像装置
|
随时可以安装在仪器的顶部（摄像头选配件）
|
|
尺寸
|
395×250×490mm(L×W×H)
|
|
重量
|
43千克
|
|
电源提供
|
AC220V±10% 50HZ、60W或按用户定货要求
|
四、基本配置：
|
序号
|
名称及规格
|
TH760
|
TH762
|
数量
|
|
1
|
X-Y工作台
|
●
|
●
|
1
|
|
2
|
精密平口钳
|
●
|
●
|
1
|
|
3
|
物镜
|
10X
|
●
|
|
1
|
|
20X
|
|
●
|
1
|
|
40X
|
●
|
●
|
1
|
|
4
|
压头
|
HV
|
●
|
●
|
1
|
|
HK
|
|
●
|
1
|
|
5
|
标准硬度块
|
700—800HV1
|
●
|
●
|
1
|
|
400—500HV0.2
|
●
|
●
|
1
|
|
700—800HK0.2
|
|
●
|
1
|
|
6
|
10X电子式测微目镜
|
●
|
●
|
1
|
|
7
|
水平仪
|
●
|
●
|
1
|
|
8
|
电源线
|
●
|
●
|
1
|
|
9
|
保险丝2A
|
●
|
●
|
3
|
|
10
|
辅助工具
|
●
|
●
|
5
|
|
11
|
仪器防尘罩
|
●
|
●
|
1
|
|
12
|
产品用户手册
|
●
|
●
|
1
|
|
13
|
产品合格证
|
●
|
●
|
1
|
|
14
|
附件箱
|
●
|
●
|
1
|
五、可选附件：
●可配微型打印机。
● 提供增值业务：最小加载载荷5gf(特薄薄膜硬度测量)；配60X物镜测量（高硬度材料测量）
