商品详情
漆膜圆锥弯曲试验仪
型号:AODJ-QTZ
一、用途与适用范围:
漆膜圆锥弯曲试验仪适用于测定色漆、清漆的涂层(包括单层与复合涂层系统)在标准条件下,绕锥形轴弯曲时,抗开裂或从金属底板上剥离的性能,也可测定该涂层的延伸率。
本仪器符合:国际标准ISO6860—1984(E)
美国标准ASTMD522—60(1979)
英国标准BS3900;PartE11:1985
国家标准GB/T11185-89
二、主要技术参数:
锥形轴尺寸:
三、仪器的结构与工作原理(参改附图):

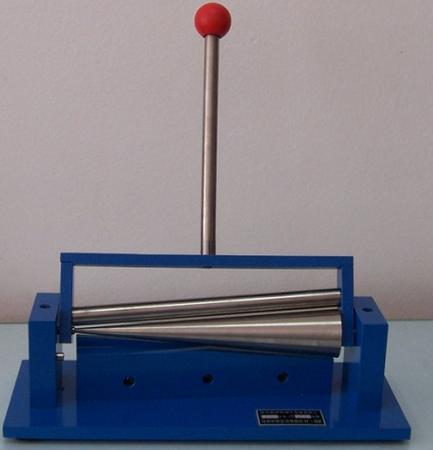

该仪器为纯机械式,其结构主要由锥形轴1,拉杆3,操纵杆6,夹紧试板2等装置组成。
其原理为:将试板插入拉杆与锥形轴之间,并用夹板夹紧手握操纵杆,由前向后翻轴(使试板绕锥形轴变曲),根据试板上涂层的裂痕位置来测定其剥离性能。
四、使用要求:
1、除另有要求外,应在23±2°C和相对温度(50±5)%的条件下进行测试,仪器应平放在(或固定在)仪器平台上操作。
2、取样按GB3186—82《涂料产品的取样》的规定进行,按GB1727—79《漆膜一般制备法》检查和制备特测样品。
3、试板
(1)材料和尺寸
除另有规定或商定,试板应符合GP9271—88《色漆和清漆标准试板》的要求,并且应该是磨光钢板,磨光马口铁板或软铝板。
试板应平整,没有变形,表面应无任何可见的隆起部分或裂纹,试板应为100mm*180mm,其最大厚度为0.8mm,如果不会出现变形试板可在涂装与干燥后裁剪,如果是铝板,其长边应与金属碾压工艺中的纵向(轴向)平行。
(2)试板的处理和涂装
除另有规定外,应按GB1727—79《漆膜一般制备法》的规定制备三块试板。如果是用刷涂的方法,刷痕应与样板的短边相平行。
(3)干燥与干燥条件
按规定时间干燥(或烘烤硬化)每一块涂装了的试板,然后将试样板在23±2°C和相对温度50±5%条件下至少放置16h尽快的进行变曲试验。
(4)涂膜厚度
按GB1764—79《漆膜厚度测定法》测定厚度。
五、操作与使用方法:
1、将制备好的试板的短边20mm处,平行的裁去(裁去20mm*100mm以免试板边缘影响测试结果)。
2、(参考附图)将操纵杆6放在V形支承5上,将试板涂膜面朝着拉杆3插入,使其一个短边(裁去20*100处)与轴的小端相接触,然后转动旋钮4将试板夹住,然后均匀平稳地转动操纵杆使试板弯曲,使其在2—3S时间绕轴180°。记录与轴小端相距最远的试板开裂处(指涂膜开裂),并做标记,然后取下试板。
(注——可以在试板与拉杆之间的涂层面上放一张纸,以防在弯曲操作中拉杆划伤涂膜)。
六、度板的检查
立即检查涂膜从试板上开裂或脱落的情况,或者是用肉眼看或者是商定使用10倍的放大镜,沿着样板量出从轴的小端处到开裂处的距离以厘米计。
计算三次测定的平均值,该值为最后测定结果,精确到厘米(单位)。
七、维护
1、使用一段时间后,转动部位注少许机油,以保证其转动灵活。
2、不使用时应用仪器罩遮盖,用以防尘。
八、本机外形尺寸:
380mm*150mm*186mm
漆膜圆锥弯曲试验仪
型号:AODJ-QTZ
一、用途与适用范围:
漆膜圆锥弯曲试验仪适用于测定色漆、清漆的涂层(包括单层与复合涂层系统)在标准条件下,绕锥形轴弯曲时,抗开裂或从金属底板上剥离的性能,也可测定该涂层的延伸率。
本仪器符合:国际标准ISO6860—1984(E)
美国标准ASTMD522—60(1979)
英国标准BS3900;PartE11:1985
国家标准GB/T11185-89
二、主要技术参数:
锥形轴尺寸:
三、仪器的结构与工作原理(参改附图):
该仪器为纯机械式,其结构主要由锥形轴1,拉杆3,操纵杆6,夹紧试板2等装置组成。
其原理为:将试板插入拉杆与锥形轴之间,并用夹板夹紧手握操纵杆,由前向后翻轴(使试板绕锥形轴变曲),根据试板上涂层的裂痕位置来测定其剥离性能。
四、使用要求:
1、除另有要求外,应在23±2°C和相对温度(50±5)%的条件下进行测试,仪器应平放在(或固定在)仪器平台上操作。
2、取样按GB3186—82《涂料产品的取样》的规定进行,按GB1727—79《漆膜一般制备法》检查和制备特测样品。
3、试板
(1)材料和尺寸
除另有规定或商定,试板应符合GP9271—88《色漆和清漆标准试板》的要求,并且应该是磨光钢板,磨光马口铁板或软铝板。
试板应平整,没有变形,表面应无任何可见的隆起部分或裂纹,试板应为100mm*180mm,其最大厚度为0.8mm,如果不会出现变形试板可在涂装与干燥后裁剪,如果是铝板,其长边应与金属碾压工艺中的纵向(轴向)平行。
(2)试板的处理和涂装
除另有规定外,应按GB1727—79《漆膜一般制备法》的规定制备三块试板。如果是用刷涂的方法,刷痕应与样板的短边相平行。
(3)干燥与干燥条件
按规定时间干燥(或烘烤硬化)每一块涂装了的试板,然后将试样板在23±2°C和相对温度50±5%条件下至少放置16h尽快的进行变曲试验。
(4)涂膜厚度
按GB1764—79《漆膜厚度测定法》测定厚度。
五、操作与使用方法:
1、将制备好的试板的短边20mm处,平行的裁去(裁去20mm*100mm以免试板边缘影响测试结果)。
2、(参考附图)将操纵杆6放在V形支承5上,将试板涂膜面朝着拉杆3插入,使其一个短边(裁去20*100处)与轴的小端相接触,然后转动旋钮4将试板夹住,然后均匀平稳地转动操纵杆使试板弯曲,使其在2—3S时间绕轴180°。记录与轴小端相距最远的试板开裂处(指涂膜开裂),并做标记,然后取下试板。
(注——可以在试板与拉杆之间的涂层面上放一张纸,以防在弯曲操作中拉杆划伤涂膜)。
六、度板的检查
立即检查涂膜从试板上开裂或脱落的情况,或者是用肉眼看或者是商定使用10倍的放大镜,沿着样板量出从轴的小端处到开裂处的距离以厘米计。
计算三次测定的平均值,该值为最后测定结果,精确到厘米(单位)。
七、维护
1、使用一段时间后,转动部位注少许机油,以保证其转动灵活。
2、不使用时应用仪器罩遮盖,用以防尘。
八、本机外形尺寸:
380mm*150mm*186mm
