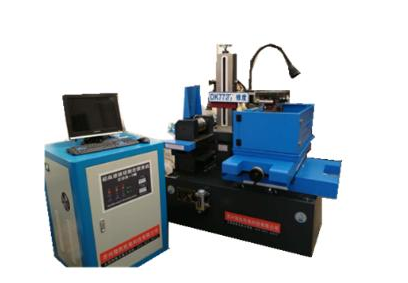

高效率线切割机

型号：AODJ-DK7720

机器特性

高效率线切割机是集机床电器，高频电源，伺服控制与图形编程为一体，实现了高效率，高精度，简便的加工控制，大幅提高快走丝机床的加工水平。

隆凯线切割机床特点

1. 选用配对无间隙轴承，提高精度。

2. 选用优质滚珠丝杆

4. 采用镶钢导轨

5. 良好的装配工艺要求

6. 采用变频器，可以任意调节运丝滚筒速度，从而提高工件光洁度。

7.常规加工效率可达140mm²/min                                                                8.机床配备电动升降，方便操作。

电气控制柜

输入电压：AC、三相3-380V、50HZ

步进方式：五项十拍

脉冲当量：1um

额主功率：2.5kw

脉冲电源输出电压：100V

二.技术参数 TECHNOLOGY SPECIFICATIONS



三. 技术服务要求 ：TECHNOLOGY SERVICES PROJECT

1、安装调试：卖方负责在买方现场免费安装、调试设备，并对操作维修人员现场进行免费培训。

2、技术支持：卖方提供有效的技术支持，可根据需方加工产品特性，进行加工程序优化及机床参数调整。为需方加工产品所用夹具、治具在设计应用方面，提供支持。

3、保修期限：机床验收后，机床提供保修2年，保修期内免费提供零件及服务，且服务及时有效。

4．服务时间承诺：卖方在接到机床故障报修24个小时内处理。

5、保修期满后的技术支持：保修期满后5年内，卖方提供免费的软技术咨询服务，如机床机械部分或系统部分出现故障，卖方提供免费的软技术咨询服务。

6、保修期满后的备件供应: 保修期满后，卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本价向买方提供。

四.验收标准及验收程序： ACCEPTANCE CONTENT

1、验收标准：按技术要求及参数，要求进行。

2、验收程序：

2.1、在卖方工厂调试完毕，买方可进行预验收，检验几何精度和定位精度并加工标准试件，实现加工精度和加工范围，检验合格后双方签字生效方可发货。

2.2、在买方工厂安装、调试完备进行最终验收，按国标（GB/T8771.2-1998）和技术协议内容检验设备几何和位置精度并加工标准试件，检验所加工产品精度，检验合格后，双方签字生效。

2.3、检验结果，以终验收为准。

五、出機文件﹕ FROM THE FACTORY DATA





机床型号           AODJ-DK7720

工作台尺寸（mm)          380*480

工作台行程（mm）         250*200

线架跨度                （mm)200

加工钜度                  （80mm)

最大切割速度     （>90(高度柜>130

最佳加工面粗糙度（um)     <2.5(中走丝<1.4)

电极丝直径（mm）    0.10-1.2

电极丝定行速度     （m/s)11.5

工作液        线切割专用工作液

加工精度            GB-7926-2005

工作台移动脉冲当量        （mm)0.001

          供电电源                  50HZ.380V(50HZ.220V)

机床消耗功率              （KVA)<1.0

最大工件重量                 （KG)20

主机重量(KG)                     800

主机外形尺寸（m)         1.2*0.9*1.3

机床包装箱尺寸（m)       1.3*0.9*1.4
