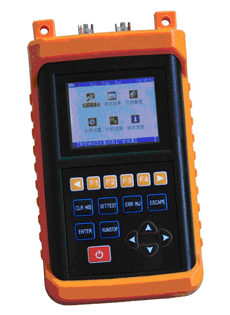

误码测试仪 误码分析仪 手持式误码检测仪
型号:AODJ-TLD901E
【产品特点】
u 体积非常小巧，手持式结构，坚固型设计，尤其适合现场操作
u 带背光高分辨率LCD，智能导航式中文操作界面，电量显示功能
u 仪表自检功能，显示仪表工作状态
u 完善的误码、告警的显示和测试
u 告警、误码具有直方图分析和统计
u 最长99天的连续测试能力，可定时开启、关闭测试
u 内置锂电池，内部集成智能快速充电电路，可在仪表工作的同时完成快速充电
u 上位机软件以报表方式输出测试报告
u 可对仪表嵌入式软件进行在线升级，保护用户投资
【产品功能】
u 非平衡75Ω、平衡120Ω、高阻>2kΩ（选件）
u HDB3、AMI线路编码
u 终接模式（中断业务）下成帧/非成帧测试
u 在线业务跨接（高阻）和通过（桥接）模式下在线误码监测和时隙分析（选件）
u 信号丢失、AIS、帧失步、远端告警、远端复帧告警、CRC复帧失步、CAS复帧失步、图案失步告警测试
u 时钟滑动测试
u 比特误码、 编码误码、FAS误码、CRC4误码、E比特误码性能测试
u 帧同步字分析、复帧同步字分析、时隙忙闲状态显示
u 测试码型图案：伪码（PRBS）、固定码、16BIT用户可编程码
u 发送时钟：内部、接口
u 比特、比率等多种误码插入模式
u 手动、自动和定时自动测试功能，测试完成后仪表自动命名保存测试结果并关机
u 自动配置功能：检测并设置2M帧格式、测试图案、携带测试图案时隙
u 按照ITU-T的G.821、G.826和M.2100规范进行误码分析
u 大容量存储功能，可存储和回调20组设置和50组结果记录，掉电保持
u 通过USB接口，使用后台分析软件，在PC上进行测量结果分析、整理、归档和打印输出
【技术指标】
信号输入速率： 2048kbit/s ± 50ppm
信号编码： HDB3、AMI
f1：20Hz f2：2.4kHz f3：18kHz f4：100kHz
输入均衡特性：衰减符合频率的平方根规律，在1024kHz 处衰减在0～6dB范围内。
输入阻抗：
非平衡终接：75W
平衡终接： 120W 50Hz～3100kHz反射损耗大于18dB
非平衡桥接：大于750W
平衡桥接： 大于1200W
非平衡监测：75W 20dB增益
平衡监测： 120W 20dB增益
50Hz～3100kHz反射损耗大于18dB
信号结构：
（1）非帧结构
（2）帧结构：PCM30、PCM31、PCM30CRC、PCM31CRC
帧结构符合G.704要求
测试图案：29-1、211-1、215-1、人工码
输出接口阻抗：
（1）非平衡 75W 符合G.703
（2）平衡 120W 符合G.703
外时钟输入：
（1）信号形式： HDB3、NRZ
（2）平衡终接阻抗： 120W
非平衡终接阻抗：75W
平衡桥接阻抗： 大于1200W
非平衡桥接阻抗：大于750W
【其它参数】
供电：
（1）本仪表传用电源适配器
INPUT:AC220V 50Hz
OUTPUT:DC 10V 1A
（2）仪表内部充电电池
4000mAh 6V 镍氢可充电电池
工作时间：8小时
充电：关机时充电8小时；开机时充电 12小时
打印机：μP40-TS(CH)标准电平串口汉字微型打印机
尺寸和重量：
u 长×宽×高：180×150×42mm
u 重 量： 0.9kg
【环境参数】
u 操作温度： 0～40℃
u 储藏温度： -30～+70℃
u 湿 度： 5%～90%非凝结
