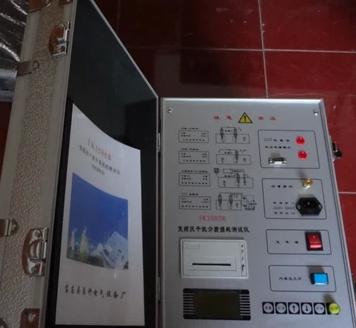

DL10-TK3580B型变频抗干扰介质耗损测试仪，是在我公司生产02型智能化介质损耗测量仪和03型全自动抗干扰介质损耗测试仪之后，研制成功第五代一种新型的测量仪，随着城乡电网改造的不断深入，更高电站越来越多，倒相法、移相法，已不能满足现场测试需求，变频测量是把50HZ变成其它的频率，（测量时频率自动跟踪改变，不需要手动选择）可以有效地排除强电场下对测量的干扰。该仪器体积最小，重量最轻，便于携带。有灵活的扩展性，通过接口与计算机连接，使用强大的软件附件，对仪器升级，人性化设计，全自动操作本仪器适合500kv及以下电站有干扰现场的试验。本仪器通过国家电力研究所及行业专家的鉴定，并获得国家高电压计量站的校准证书
。
-
具有多种测量方式，可选择正/反接线、内/外标准电容器、CVT和内/外试验电压进行测量。
-
测量时自动采用45/55Hz。
-
测量电容式电压互感器（CVT）时，无需其它外接设备。
●内置SF6标准电容器，tgδ<0.005%,受空气湿度影响小。
●抗干扰效果好，内置自动跟踪的变频电源，能有效地消除强烈电场干扰对测量的影响，适用于500kv极其以下电站的强干扰现场试验。
●高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
●测量重复性好，电压线性好（测量准确度不受电压影响）
●一体化结构，重量适中，便于携带。
●大屏幕带背光中文液晶显示器信息提示操作，使用方便。
●仪器自带打印机，及时保存测试数据。
●高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。
2.技术指标
2.1额定工作条件
2.1.1环境温度：-10℃~50℃（当温度超出20℃±5℃时，每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。）
2.1.2相对湿度：30%~85%
2.1.3供电电源：电压：220V±25V,频率50±5Hz (本仪器可用发电机作电源。工作时发电机外壳需可靠接地。)
2.2外型尺寸：a×b×h,mm:450×330×380
2.3仪器重量：不大于18kg
2.4电子电路功耗：不大于40VA
2.5测量范围：
2.5.1介质损耗（tgδ）: 0~1 分辨率0.0001
2.5.2电容量 （Cx）: ≤60000PF 最小分辨率0.01PF
2.5.2.1内接方式
试验电压 试品电容量
5KV 7.5KV 10KV 3PF~60000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.5.2.2外接方式
“外接升压器”方式最高试验电压10KV
“外接Cn”方式（外接高压、外接标准电容器）最高试验电压由标准电容器和被试品的耐压值决定（Umax=Imax/ωC）
标准回路最大电流50mA(In=UωCn)
被试回路最大电流2A（Ix=UωCx）
|
