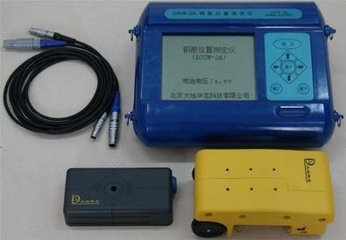

扫描型钢筋位置测定仪 钢筋位置检测仪 钢筋保护层厚度检测仪
型号JC-DJGW-2A
产品详细介绍:
概述：JC-DJGW-2A系列钢筋位置测定仪是具有完全自主知识产权的智能化的国产建设工程现场检测仪器，既能快速简便地检测各种结构内部钢筋位置、保护层厚度、钢筋直径，又能准确地绘制整体钢筋的分布图，提供高精度检测数据，居国内领先水平，是替代进口仪器的首选。
检测原理:超强抗干扰能力的电磁脉冲方法非破损检测JC-DJGW-2A系列钢筋位置测定仪主要由信号发射、接收、信号处理、显示、键盘操作、数据传输等单元组成，首先由信号发射单元向砼内部发射脉冲电磁波，当砼内部有钢筋存在时，钢筋产生二次感应磁场，并由信号接收单元接收钢筋感应的二次磁场，根据不同直径和不同保护层厚度的钢筋产生的二次场强度不同，信号处理单元对接收的信号进行处理、运算后以数值和指示条的形式显示出来，操作员据此确定钢筋的平面位置，保护层厚度自动能够计算、显示、储存.
产品符合《混凝土结构工程施工质量验收规范》GB50204-2002对钢筋检测仪的要求。DJGW系列钢筋位置测定仪已广泛应用于建筑、交通、水运、铁路等建设工程质量检测。产品已经取得《中华人民共和国计量器据制造生产许可证》CMC证书，并且通过国家重点新产品认证。
配件详细介绍:
配套软件：仪器具有强大的分析处理软件，配合PC机WINDOWS可以做出相应的检测报告。
配制清单:
1.主机：体积：225×180×80(mm),带有永久性内存，可存储59550根钢筋的检测数据
2.标准探头3.测距车4.探头连线5.数据传输线6.电池
7.传输软件光盘8.背带、仪器箱、说明书、合格证、保修卡
主要功能:
1.检测混凝土保护层厚度、钢筋位置、估测钢筋直径。
2.具有专门针对密集筋的测试功能，能对密集区的钢筋分布进行分析。
3.可进行网格测量，两个方向连续扫描，显示钢筋网格分布图。
4.配有检测小车，可自动测量钢筋间距。钢筋位置以网格图层显示。
5.可进行剖面测量，一个方向连续扫描，显示剖面钢筋分布图。
主要特点:
1.进口高档元器件，性能稳定，灵敏度高，适应恶劣环境。
2.保护层厚度图条、数字双重显示，自动锁定最小值。
3.全中文测试界面，具有人性化的设计，操作更方便。
4.检测数据可储存，可随时查看。
5.具有强大的数据处理功能，与PC机连接，可自动打印报告。
6.定位方法多样：当前值动态显示、流动图条渐变指示、尖锐声音蜂鸣警示。
7.钢筋保护层精准快捷，1次扫描，相当于3次测量，重复性好。
8.钢筋直径估测方便，纵横两次定位，使钢筋直径更加接近真实情况。
9.检测数据计算机电子化处理。
10.专业化程度高，屏蔽性能强。
技术指标：
1.适用范围：φ6—φ50；保护层6-190mm。
2.保护层检测精度：6—79mm，误差≤±1mm；80—119mm，误差≤±2mm；120—190mm,误差≤±3mm；
3.钢筋直径检测精度：误差≤±1个规格（规格正确）；
4.钢筋定位精度：误差≤±3mm；
5.LD显示屏：124×80（mm）；电源：9VDC60节5＃电池）；
6.工作温度：－10º—40℃；工作湿度：<90%；
7.重量：0.7kg；尺寸：220×180×70（mm）
8.网格扫描范围：10m×10m
相关标准:
中华人民共和国国家标准《混凝土结构工程施工质量验收规范》GB50204-2002
北京市《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2006
《混凝土中钢筋检测技术规程》JGJ/T152-2008
