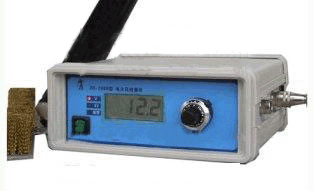

电火花检漏仪 油气管道电缆电火花检漏仪 电火花检漏分析仪
型号:AODJ-ZB-208
一、概述
电火花检漏仪是用来检测油气管道、电缆、搪瓷、金属贮罐、船体等金属表面防腐绝缘层的施工质量和老化腐蚀的微孔、气隙的一种专用检测设备。该仪器采用微电子高压发生器，运用电脑控制等技术研制而成，具有功耗低，体积小，重量轻，操作简单，直观方便，显示电压与实际电压结合涂层厚度自校，测试准确等特点。采用高压检测原理，克服了国内手柄高压枪整机高压静电等现象，对使用者来说是极为安全的。
二、 主要技术指标
1、 测量范围：A型：0.03-3.50mm
B型：3.50-10.0mm
2、 输出高压：A型：0.50-15.0KV
B型：15.0-36.0KV
3、 交流供电电压：220V±25%
4、 机内直流电压：12V
5、 直流功耗：＜3W
6、 报警延时：1-2秒
7、 主机体积：160×65×135mm3
8、 主机重量：1.5Kg（包括电池）
三、 面板示意图
（一） 前面板示意图：
（1） 电源电压指示灯
（2） 输出高压指示灯
（3） 报警指示灯
（4） 电源开关
（5） 电池电压、输出高压，显示窗口
（6） 高压输出调节旋钮
（二） 右侧面示意图
（1） 高压输出插座（五孔）
（2） 接线柱插座、充电插座（四孔）
四、 检漏原理和结构简述
（一） 检漏原理：金属表面绝缘防腐层过薄、漏铁及漏电微孔处的电阻值和气隙密度都很小，当有高压经过时就形成气隙击穿而产生火花放电,给报警电路产生一个脉冲信号，报警器发出声光报警，根据这一原理达到防腐层检漏目的。
（二） 结构简述：仪器分主机、高压枪、探头三部分。
（1） 主机：内装有微电路、声光报警装置、高能电池组等；
（2） 高压枪：金属插头、金属软管内有多芯线、内装电子高压发生器、高压输出开关；
（3） 探头：毛刷探刷和钢丝探刷两种（可根据需要自行配制）。
五、 操作步骤
（一） 电源检查：打开主机电源，液晶显示器显示电源电压，电源电压指示灯亮，液晶表头显示电压应≥10V，否则应及时充电方可使用。
（二） 主机充电：主机内高能蓄电池充电时，将交流220V电源插头插入右侧下方充电插座，充电指示灯发光，仪器即实行快速充电，充足自停。
（三） 检测时，将高压枪金属软管上金属插头卡口与主机高压输出插座卡口相对应插入，听到有咔嚓一声，即为接触良好，不用时，扳出插头。
（四） 将连接磁铁放在管道末端没有涂层的部位，短接地线一端接到连接磁铁上，另一端接地；长接地线一端接到连接磁铁上，另一端接到主机接线柱，须接触良好。若被测管道较长时，先将短接地线通过连接磁铁和接地棒接地，长接地线一端接到主机接线柱上，另一端接在接地棒上在地面拖动检测。
如果检测所在的地面比较干燥，则宜将长接地线的接地棒插入地下，以减小接地电阻（接线方法如图所示）。
注：在使用过程中请严格按照第（四）条进行连接，否则可能会在金属软管或被测管道上产生静电，当人体触碰时，会产生麻电。
（五） 用毛刷探头时，将毛刷探头螺杆旋入高压枪顶端即可。
（六） 根据防腐层厚度选择合适的测试电压（见附表），附表给的电压一般是近似值，仅供参考，也可根据各行业提供的检测标准自行选择检测电压。检测者打开电源开关，戴上高压手套，按住高压输出按钮，仪器内微电脑自动变换，电源电压指示灯熄灭，输出高压指示灯发光，液晶表头显示转换为输出高压值，调节输出旋钮，使液晶显示值为所需的高压值，松开高压输出按钮，仪器处于待工作状态。
（七）试把探刷靠近或碰触被测物导电体（不可短路，以免过放负荷而损坏仪器），能看到放电火花（其火花的长短与输出电压高低有关），并有声光报警，探刷离开被测物体时声光报警相应消失，说明仪器工作正常，即可开始检漏。
（八）检测完毕，各开关恢复原状，关闭电源后，探刷必须与主机接地线直接短路放电，方可收存。
六、注意事项
（一）操作人员应熟悉本仪器的使用说明书，严格按照该仪器的操作规程使用，注意保护仪器，不得摔碰、火烤或置于腐蚀气体和潮湿的地方。
（二）检测过程中，检测人员应戴上绝缘手套，任何人不得接触探刷和被测物，以防麻电。
（三）被测的管道和检查物应尽量离开地面20cm以上（除墙壁防腐层的测试），使探刷和地面绝缘。
（四）野外使用时，机内高能蓄电池电压不得低于8.5V，否则应停止使用，立即充电，不致因过放电而损坏电池。
（五）被测防腐层表面应保持干燥，如表面沾有导电尘，要用清水冲洗干净并进行干燥，否则仪器会到处报警，不能确定漏铁孔隙的精确位置。
（六）工作完毕要关掉电源，务必使探头与接地线放电，以免麻电。
（七）主机不充电或开机无反应应检查交直流保险丝。
（八）长期不用时，机内高能蓄电池应每月充电一次，以免电池失电受损。
（九）检测时金属软管不要与被测物导电体或大地相接触，否则会产生打火、不报警现象。
(十)开机时，如果V、KV指示灯同时亮，液晶显示屏将显示1，说明上次使用完毕高压枪转换键未关，需补按一次即显示电池电压，再按一次即转换显示高压输出。
七、仪器主、附件
（一）主机一台；
（二）高压枪一支；
（三）探刷一只；
（四）智能充电器一只；
（五）高压手套一副；
（六）接地棒两根；
（七）长、短接地线各一根；
（八）连接磁铁一只；
（九）主机护套、整机外包装箱各一只；
（十）使用说明书、产品合格证、随机文件各一份。
八、显示电压与实际电压的校正
刚生产的仪器在出厂前均用高压测试仪将显示电压与实际电压进行过校正，确保在规定的精度内。仪器使用数年以后，元器件将会逐步老化，与之相应的电压实际数与表头显示数也会发生偏移，就需进行校正。校正方法如下：
1、 送专业技术监督局、计量测试研究院，或高压电力检修部门校验；
2、 送原生产公司（厂）校验；
3、 用试块自校，其方法是：
①自制一块边长为10cm的正方形铁板；
②选一块厚度均匀的绝缘材料板，按照需要加工成若干小块，每一小块中间均钻一小孔，用卡尺测量绝缘板的厚度，过薄时叠加在一起，然后将总厚度除以层数得每块厚度；
③将绝缘板置于铁板上，电火花接线接铁板，高压枪端头在绝缘板上平扫，不打火时，调节高压旋钮直到开始打火时即停止；
④计算该厚度状况下，仪器显示电压与标准规定电压的差值，从而推算出显示电压与实际电压的偏移系数；
⑤测量防腐层较厚时，可将试片叠加，尽量使试片中小孔对齐成直线，以防火花弯曲而使以火花长度推算出来的电压标准加大误差。
九、附表：中国石油天然气总公司（部级）标准
1、埋地钢质管道石油沥青厚度检漏电压：
防腐等级 普通级 加强级 特加强级 检验方法
检漏电压KV 16-18 22 26 电火花检漏仪
防腐层厚度mm ＞4 ＞5.5 ＞7 涂层测厚仪
2、埋地钢质管道环氧煤沥青厚度检漏电压：
防腐等级 普通级 加强级和特加强级 检验方法
检漏电压KV 2 5 电火花检漏仪
防腐层厚度mm ≥0.2 ≥0.4 ≥0.6 涂层测厚仪
检查新的沥青防腐层管线时，检查电压按总公司标准。
检漏电压 U=7843
U—检查电压 单位:伏
δ—涂层厚度 单位：毫米
电火花检漏仪 油气管道电缆电火花检漏仪 电火花检漏分析仪
型号:AODJ-ZB-208
一、概述
电火花检漏仪是用来检测油气管道、电缆、搪瓷、金属贮罐、船体等金属表面防腐绝缘层的施工质量和老化腐蚀的微孔、气隙的一种专用检测设备。该仪器采用微电子高压发生器，运用电脑控制等技术研制而成，具有功耗低，体积小，重量轻，操作简单，直观方便，显示电压与实际电压结合涂层厚度自校，测试准确等特点。采用高压检测原理，克服了国内手柄高压枪整机高压静电等现象，对使用者来说是极为安全的。
二、 主要技术指标
1、 测量范围：A型：0.03-3.50mm
B型：3.50-10.0mm
2、 输出高压：A型：0.50-15.0KV
B型：15.0-36.0KV
3、 交流供电电压：220V±25%
4、 机内直流电压：12V
5、 直流功耗：＜3W
6、 报警延时：1-2秒
7、 主机体积：160×65×135mm3
8、 主机重量：1.5Kg（包括电池）
三、 面板示意图
（一） 前面板示意图：
（1） 电源电压指示灯
（2） 输出高压指示灯
（3） 报警指示灯
（4） 电源开关
（5） 电池电压、输出高压，显示窗口
（6） 高压输出调节旋钮
（二） 右侧面示意图
（1） 高压输出插座（五孔）
（2） 接线柱插座、充电插座（四孔）
四、 检漏原理和结构简述
（一） 检漏原理：金属表面绝缘防腐层过薄、漏铁及漏电微孔处的电阻值和气隙密度都很小，当有高压经过时就形成气隙击穿而产生火花放电,给报警电路产生一个脉冲信号，报警器发出声光报警，根据这一原理达到防腐层检漏目的。
（二） 结构简述：仪器分主机、高压枪、探头三部分。
（1） 主机：内装有微电路、声光报警装置、高能电池组等；
（2） 高压枪：金属插头、金属软管内有多芯线、内装电子高压发生器、高压输出开关；
（3） 探头：毛刷探刷和钢丝探刷两种（可根据需要自行配制）。
五、 操作步骤
（一） 电源检查：打开主机电源，液晶显示器显示电源电压，电源电压指示灯亮，液晶表头显示电压应≥10V，否则应及时充电方可使用。
（二） 主机充电：主机内高能蓄电池充电时，将交流220V电源插头插入右侧下方充电插座，充电指示灯发光，仪器即实行快速充电，充足自停。
（三） 检测时，将高压枪金属软管上金属插头卡口与主机高压输出插座卡口相对应插入，听到有咔嚓一声，即为接触良好，不用时，扳出插头。
（四） 将连接磁铁放在管道末端没有涂层的部位，短接地线一端接到连接磁铁上，另一端接地；长接地线一端接到连接磁铁上，另一端接到主机接线柱，须接触良好。若被测管道较长时，先将短接地线通过连接磁铁和接地棒接地，长接地线一端接到主机接线柱上，另一端接在接地棒上在地面拖动检测。
如果检测所在的地面比较干燥，则宜将长接地线的接地棒插入地下，以减小接地电阻（接线方法如图所示）。
注：在使用过程中请严格按照第（四）条进行连接，否则可能会在金属软管或被测管道上产生静电，当人体触碰时，会产生麻电。
（五） 用毛刷探头时，将毛刷探头螺杆旋入高压枪顶端即可。
（六） 根据防腐层厚度选择合适的测试电压（见附表），附表给的电压一般是近似值，仅供参考，也可根据各行业提供的检测标准自行选择检测电压。检测者打开电源开关，戴上高压手套，按住高压输出按钮，仪器内微电脑自动变换，电源电压指示灯熄灭，输出高压指示灯发光，液晶表头显示转换为输出高压值，调节输出旋钮，使液晶显示值为所需的高压值，松开高压输出按钮，仪器处于待工作状态。
（七）试把探刷靠近或碰触被测物导电体（不可短路，以免过放负荷而损坏仪器），能看到放电火花（其火花的长短与输出电压高低有关），并有声光报警，探刷离开被测物体时声光报警相应消失，说明仪器工作正常，即可开始检漏。
（八）检测完毕，各开关恢复原状，关闭电源后，探刷必须与主机接地线直接短路放电，方可收存。
六、注意事项
（一）操作人员应熟悉本仪器的使用说明书，严格按照该仪器的操作规程使用，注意保护仪器，不得摔碰、火烤或置于腐蚀气体和潮湿的地方。
（二）检测过程中，检测人员应戴上绝缘手套，任何人不得接触探刷和被测物，以防麻电。
（三）被测的管道和检查物应尽量离开地面20cm以上（除墙壁防腐层的测试），使探刷和地面绝缘。
（四）野外使用时，机内高能蓄电池电压不得低于8.5V，否则应停止使用，立即充电，不致因过放电而损坏电池。
（五）被测防腐层表面应保持干燥，如表面沾有导电尘，要用清水冲洗干净并进行干燥，否则仪器会到处报警，不能确定漏铁孔隙的精确位置。
（六）工作完毕要关掉电源，务必使探头与接地线放电，以免麻电。
（七）主机不充电或开机无反应应检查交直流保险丝。
（八）长期不用时，机内高能蓄电池应每月充电一次，以免电池失电受损。
（九）检测时金属软管不要与被测物导电体或大地相接触，否则会产生打火、不报警现象。
(十)开机时，如果V、KV指示灯同时亮，液晶显示屏将显示1，说明上次使用完毕高压枪转换键未关，需补按一次即显示电池电压，再按一次即转换显示高压输出。
七、仪器主、附件
（一）主机一台；
（二）高压枪一支；
（三）探刷一只；
（四）智能充电器一只；
（五）高压手套一副；
（六）接地棒两根；
（七）长、短接地线各一根；
（八）连接磁铁一只；
（九）主机护套、整机外包装箱各一只；
（十）使用说明书、产品合格证、随机文件各一份。
八、显示电压与实际电压的校正
刚生产的仪器在出厂前均用高压测试仪将显示电压与实际电压进行过校正，确保在规定的精度内。仪器使用数年以后，元器件将会逐步老化，与之相应的电压实际数与表头显示数也会发生偏移，就需进行校正。校正方法如下：
1、 送专业技术监督局、计量测试研究院，或高压电力检修部门校验；
2、 送原生产公司（厂）校验；
3、 用试块自校，其方法是：
①自制一块边长为10cm的正方形铁板；
②选一块厚度均匀的绝缘材料板，按照需要加工成若干小块，每一小块中间均钻一小孔，用卡尺测量绝缘板的厚度，过薄时叠加在一起，然后将总厚度除以层数得每块厚度；
③将绝缘板置于铁板上，电火花接线接铁板，高压枪端头在绝缘板上平扫，不打火时，调节高压旋钮直到开始打火时即停止；
④计算该厚度状况下，仪器显示电压与标准规定电压的差值，从而推算出显示电压与实际电压的偏移系数；
⑤测量防腐层较厚时，可将试片叠加，尽量使试片中小孔对齐成直线，以防火花弯曲而使以火花长度推算出来的电压标准加大误差。
九、附表：中国石油天然气总公司（部级）标准
1、埋地钢质管道石油沥青厚度检漏电压：
防腐等级 普通级 加强级 特加强级 检验方法
检漏电压KV 16-18 22 26 电火花检漏仪
防腐层厚度mm ＞4 ＞5.5 ＞7 涂层测厚仪
2、埋地钢质管道环氧煤沥青厚度检漏电压：
防腐等级 普通级 加强级和特加强级 检验方法
检漏电压KV 2 5 电火花检漏仪
防腐层厚度mm ≥0.2 ≥0.4 ≥0.6 涂层测厚仪
检查新的沥青防腐层管线时，检查电压按总公司标准。
检漏电压 U=7843
U—检查电压 单位:伏
δ—涂层厚度 单位：毫米
