商品详情

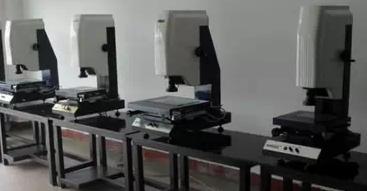

投影VMS精密影像测量仪
型号:AODJ-VMS-3020
{产品特点}
◆全花岗石结构,机构永不变形
◆X、Y装有光栅尺,定位精确
◆变焦物镜倍率:0.7~4.5X
◆LED冷光源(表面光和轮廓光)避免工件受热变形
◆2D专业测量版软件
◆由二坐标工作台、光栅尺与数据处理器组成数字元测量及数据处理系统
◆仪器具有多种数据处理、显示、输入、输出功能,特别是工件无需摆正功能非常实用
◆仪器备有RS232接口,与计算机连接后,采用专门测量软件,可通过计算机对测绘图形进行处理及输出
适用范围
1
|
型号
|
VMS-1510
|
VMS-2010
|
VMS-3020
|
VMS-4030
|
2
|
主机体尺寸
|
530*460*850mm
|
600*490*850mm
|
700*500*940mm
|
1000*600*1000
|
3
|
花岗石平台尺寸
|
300*250mm
|
350*250mm
|
450*350mm
|
550*450
|
4
|
玻璃台尺寸
|
200*160mm
|
220*160mm
|
320*240mm
|
450*350
|
5
|
重量
|
90KG
|
150KG
|
200KG
|
220KG
|
6
|
机台底坐
|
高精度花岗石底座及立柱
|
7
|
线性精度
|
(3.0+L/75)μm
|
8
|
表面照明
|
LED环形超亮冷光源(亮度可调)
|
9
|
轮廓照明
|
LED超亮圆形灯(亮度可调)
|
10
|
计算测量功能
|
REICA 2.5D精密测量系统软件
|
11
|
解析力
|
0.001mm
|
12
|
重复精度
|
0.002mm
|
13
|
CCD
|
SONY芯片1/3彩色CCD/台湾1/2摄像装置
|
14
|
目镜
|
0.5X(可选配1X,2x)
|
15
|
物镜
|
0.7X~4.5X 放大倍数20X~120X
|
16
|
载重
|
20\30\50KG
|
本公司开发的这套精密型二次元影像测量仪,能满足您对各种复杂,不规则的产品进行测量,仪器将被测物件放大20-120倍后,在影像测量软件的配合下能观察产品表面的状况,测绘产品。电脑化的配置使其在电脑屏幕上生成各种画面,让您更直观的了解产品的形状,大小及尺寸。根据客户的实际需求,您可以将所测得结果直接导入到AutoCAD或输出到Excel作数据的存档,打印报告。设备集光学、精密机械、电子、计算机于一体的高精密影像测量设备。它由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与影像测量软件等组成的高精度、高效率的图像测绘系统。以二维测量为主,也可作为三维视频测量系统,可轻易实现测量、检验、校准、逆向工程等目的,被广泛应用于各种行业:
机械配件 粉末冶金、管阀产品、轴承 电机轴等精密轴业 紧固件 电器 电机 消防设备 制冷 纺机配件 冲压件产品、电子组件、模具、刀具、弹簧、螺丝加工、塑料、齿轮、橡胶、油封止阀、照相机零件、汽车摩托车零部件、五金、继电器、压铸件、标准件、非标件、导电橡胶、液压件 PCB加工等各种工业,也是机械、电子、钟表、轻工、塑料等行业,院校、研究所和计量检定部门的计量室、试验室、测绘店以及生产车间不可缺少的检测设备
