卓越、快捷的分析性能(仅15-30秒) ;
动态范围:从ppm—% ;
开阔的火花台以及特殊的小样品夹具,保证仪器适用于各种形状的金属样品分析 ;
精确:优于1%的偏差 ;
优异的氮、氧元素分析性能 ;
高稳定性,高可靠性 ;
可选配多块高性能CCD检测器系统,根据应用需要最多达16块CCD检测器,增加仪器基体及元素分析升级的灵活性 ;
高等级标样标定;
PC控制的变频高能预火花(HEPS) ;
高精度的温度与压力控制 ;
高级软件功能,操作便捷,易于掌握
适用于各种金属材料分析
光学系统
巴邢-龙格架法,焦距:500 mm.
高性能全息衍射光栅,光栅刻线2700条/mm和3600条/mm
每块CCD 3,648 像素,最大58,368 像素的分辨率(16 *3,648 像素)
谱线波长:130 - 800 nm由衍射光栅的选择决定。光栅的选择由制造商根据分析元素和分析程序来决定
密闭的真空光学室可以避免灰尘、光线的干扰
激发平台
开放式的火花台,可以分析重达20Kg的各种形状的样品
电极易于拆卸维护
氩气吹扫火花台,支持快速样品更换
不同样品的适配器可满足各种样品的需求(可选)
激发光源
全自动控制火花源
半导体控制放电激发
1 到 100 A等低氩气消耗
使用便捷的样品离子体电流
放电参数由密码保护
特别的分析要求可有不同的激发参数
火花光源放电稳定,不受供电系统波动的影响
激发参数由激发线和分析程序标定和控制
火花源可有多种参数设置
火花频率: 200 到 to 1000 Hz (可控)
火花持续时间 10-10000 us (可控)
光谱仪控制系统和数据读出系统
电子系统具有微处理器控制的多通道积分和数据系统采集功能
高速16位模数转换器
ISP混合信号Flash微控制器100MHz
多种连接源
高速读出及高速USB接口支持快速数据控制与处理系统
最多16块CCD模块,由制造商根据应用情况选择
WinLab10 分析软件
计算每种元素的校正曲线需考虑到各种基体(参考线)
智能化 : 用一组标样即可完成标准化
便于操作的用户图形界面
创建或修改分析程序
常用的操作功能键
可选择的输出方式 ( 强度,强度比,未校正的浓度,校正后的浓度等)
可选择的浓度单位 ( ppm, % )
通用标准化
微型标准化
校正元素间的干扰
自动标准化
标准偏差和相对标准偏差功能
合金类型鉴定(UNI, ISO, DIN, EN, ASTM, JIS, BS, 等)
标样库
国际标准物质库
牌号鉴定
支持C当量或其他参数的计算
可标记超出工作曲线范围的元素分析结果
具有根据分析时间或激发次数自动再校正功能
统计功能软件
统计计算
可打印所有激发结果或是最多100次的激发平均结果,及其标准偏差和相对标准偏差
硬盘存储数据便于今后的研究分析,可连接外部计算机或中心系统
第一部分:供货范围
|
项目描述
|
Quantity 数量
|
1
|

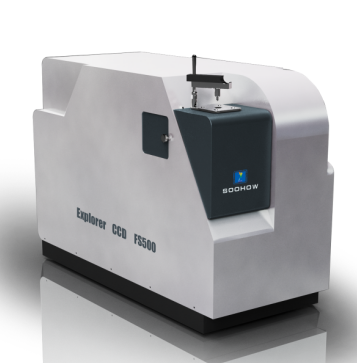

AOD-FS500 火花直读光谱仪
|
1set
|
|
分析基体
|
1set
|
3
|
分析校正软件
|
1set
|
4
|
SUS基体校正样块
|
1set
|
5
|
工厂校准曲线
|
1set
|
6
|
随机备件及消耗件
|
1set
|
7
|
交流参数稳压电源
|
1set
|
第二部分: 分析程序
以下工作曲线由我公司用国际标准样品进行绘制。对于用户提出的特殊合金、元素及分析范围,将由用户提供标样,我公司免费绘制。
Fe铁基中的分析程序及元素测试范围
元素
|
FE 01
|
FE 20
|
FE 40
|
Fe
|
Carbon &
|
Stainless
|
Orientation
|
Low Alloy
|
Steel
|
通用程序
|
碳钢 中低合金钢
|
不锈钢
|
min %
|
max %
|
min %
|
max %
|
min %
|
max %
|
Al
|
0.0001
|
1.8
|
0.0001
|
1.8
|
0.0005
|
0.1
|
As
|
0.0005
|
0.1
|
0.0001
|
0.1
|
|
|
B
|
0.0005
|
0.1
|
0.0005
|
0.05
|
0.001
|
0.1
|
C
|
0.0001
|
4.5
|
0.0004
|
1.3
|
0.0001
|
1
|
Ca
|
0.0001
|
0.01
|
0.0005
|
0.01
|
|
|
Ce
|
0.0002
|
0.1
|
|
|
|
|
Co
|
0.0002
|
18
|
0.0002
|
1
|
0.005
|
0.5
|
Cr
|
0.0005
|
40
|
0.0002
|
5
|
5
|
35
|
Cu
|
0.001
|
6
|
0.0002
|
1
|
0.001
|
6
|
La
|
0.0005
|
0.03
|
|
|
|
|
Mg
|
0.0005
|
0.1
|
|
|
|
|
Mn
|
0.0002
|
20
|
0.0002
|
2
|
0.005
|
2
|
Mo
|
0.0002
|
10
|
0.0002
|
2
|
0.002
|
2.5
|
Nb
|
0.0002
|
1.5
|
0.0002
|
1
|
0.004
|
0.5
|
N
|
0.03
|
0.8
|
0.03
|
0.8
|
0.03
|
0.8
|
Ni
|
0.0002
|
45
|
0.0002
|
5
|
4
|
35
|
P
|
0.0005
|
1.5
|
0.0005
|
0.1
|
0.0002
|
0.1
|
Pb
|
0.0002
|
0.25
|
0.0002
|
0.05
|
|
|
S
|
0.0003
|
0.5
|
0.0003
|
0.1
|
0.0002
|
0.1
|
Sb
|
0.0005
|
0.5
|
0.0005
|
0.5
|
|
|
Si
|
0.0001
|
6
|
0.0002
|
1.7
|
0.005
|
1
|
Sn
|
0.0001
|
0.2
|
0.0001
|
0.1
|
|
|
Te
|
0.0001
|
0.1
|
0.0001
|
0.1
|
|
|
Ti
|
0.0001
|
1.5
|
0.001
|
0.4
|
0.005
|
0.3
|
V
|
0.0001
|
3.5
|
0.0001
|
1
|
0.001
|
0.8
|
W
|
0.0005
|
25
|
0.0005
|
0.4
|
0.001
|
4
|
Zr
|
0.0001
|
0.5
|
0.0001
|
0.1
|
|
|
Fe#
|
Re
|
Re
|
Re
|
|
|
|
|
|
|
|
Cu铜基中的分析程序及元素测试范围
元素
|
Cu 01
|
Cu 10
|
CU 21
|
CU 30
|
Orientation
|
Cu - Zn
|
Cu - Sn/Pb
|
Cu - Al
|
通用程序
|
黄铜
|
铜锡/铅
|
铜铝合金
|
min %
|
max %
|
min %
|
max %
|
min %
|
max %
|
min %
|
max %
|
Al
|
0.0005
|
12.00
|
0.0005
|
8.00
|
0.0005
|
0.14
|
4.00
|
12.00
|
Ag
|
0.0001
|
1.60
|
0.0005
|
0.03
|
0.0005
|
0.03
|
|
|
As
|
0.0005
|
0.50
|
0.0005
|
0.25
|
0.003
|
0.12
|
0.0005
|
0.50
|
Au
|
0.001
|
0.05
|
|
|
|
|
|
|
B
|
|
|
|
|
|
|
|
|
Be
|
0.0001
|
2.80
|
0.0002
|
0.01
|
|
|
|
|
Bi
|
0.0005
|
4.50
|
0.002
|
4.50
|
|
|
|
|
C
|
0.0002
|
0.04
|
|
|
|
|
|
|
Cr
|
0.0001
|
2.50
|
|
|
|
|
0.0005
|
0.22
|
Co
|
0.0005
|
2.40
|
|
|
|
|
|
|
Cd
|
0.0002
|
0.13
|
0.002
|
0.13
|
|
|
|
|
Fe
|
0.0005
|
6.50
|
0.0005
|
5.00
|
0.0005
|
0.35
|
0.001
|
6.60
|
Mn
|
0.0001
|
7.00
|
0.0005
|
6.00
|
0.0002
|
0.45
|
0.002
|
7.00
|
Mg
|
0.0005
|
0.20
|
|
|
0.0005
|
0.01
|
0.0005
|
0.20
|
Ni
|
0.0005
|
35.00
|
0.002
|
3.30
|
0.005
|
1.60
|
0.002
|
7.00
|
Nb
|
0.0030
|
1.30
|
|
|
|
|
|
|
P
|
0.0002
|
1.10
|
0.0005
|
0.25
|
0.0005
|
1.10
|
0.0005
|
0.04
|
Pb
|
0.001
|
22.00
|
0.002
|
3.30
|
0.002
|
22.00
|
0.002
|
0.40
|
Sn
|
0.0002
|
22.00
|
0.001
|
2.00
|
2.00
|
22.00
|
0.0005
|
0.37
|
Si
|
0.0005
|
7.50
|
0.0005
|
1.50
|
0.001
|
0.20
|
0.001
|
0.32
|
S
|
0.0001
|
0.13
|
|
|
|
|
|
|
Sb
|
0.0020
|
1.30
|
0.002
|
0.40
|
0.005
|
0.55
|
|
|
Se
|
0.0002
|
1.40
|
|
|
|
|
|
|
Ti
|
0.0001
|
0.90
|
|
|
|
|
|
|
Te
|
0.002
|
0.07
|
|
|
|
|
|
|
Zn
|
0.0002
|
46.00
|
12.00
|
46.00
|
0.002
|
1.50
|
0.0002
|
0.90
|
Zr
|
0.0002
|
0.40
|
|
|
|
|
|
|
Cu#
|
Re
|
Re
|
Re
|
Re
|
|
|
|
|
|
|
|
|
|
Al 铝基中的分析程序及元素测试范围
元素
|
Al 01
|
Al 10
|
Al 20
|
Al 30
|
Al 40
|
Al 50
|
|
Orientation
|
Low Alloy
|
Al - Si
|
Al - Cu
|
Al - Mg
|
Al-Zn
|
|
通用程序
|
低合金铝
|
铝 硅
|
铝 铜
|
铝 镁
|
铝 锌
|
|
min %
|
max %
|
min %
|
max %
|
min %
|
max %
|
min %
|
max %
|
min %
|
max %
|
min %
|
max %
|
|
Ag
|
0.0005
|
1.10
|
0.0002
|
0.02
|
|
|
0.0005
|
1.10
|
|
|
|
|
|
As
|
0.0030
|
0.01
|
0.0030
|
0.01
|
|
|
|
|
|
|
|
|
|
B
|
0.0003
|
0.03
|
0.0002
|
0.03
|
|
|
|
|
|
|
|
|
|
Ba
|
0.0001
|
0.02
|
0.0001
|
0.02
|
|
|
|
|
|
|
|
|
|
Be
|
0.0003
|
0.08
|
0.0001
|
0.00
|
0.0003
|
0.07
|
0.0003
|
0.01
|
0.0001
|
0.02
|
0.0003
|
0.01
|
|
Bi
|
0.0030
|
0.65
|
0.0020
|
0.65
|
0.0020
|
0.11
|
0.0030
|
0.06
|
0.0020
|
0.10
|
|
|
|
Ca
|
0.0002
|
0.02
|
0.0001
|
0.01
|
0.0001
|
0.03
|
|
|
0.0001
|
0.00
|
|
|
|
Cd
|
0.0005
|
0.35
|
0.0003
|
0.13
|
|
|
0.0005
|
0.02
|
0.0003
|
0.00
|
|
|
|
Co
|
0.0010
|
0.65
|
0.0010
|
0.03
|
0.0010
|
0.60
|
0.0010
|
0.40
|
|
|
|
|
|
Cu
|
0.0001
|
22.00
|
0.0010
|
0.45
|
0.0010
|
5.00
|
1.0000
|
22.00
|
0.0010
|
0.40
|
0.0010
|
2.80
|
|
Ce
|
0.0025
|
0.05
|
0.0025
|
0.05
|
|
|
|
|
|
|
|
|
|
Cr
|
0.0020
|
0.37
|
0.0003
|
0.27
|
0.0020
|
0.27
|
0.0010
|
0.14
|
0.0005
|
0.33
|
0.0005
|
0.37
|
|
Si
|
0.0005
|
25.00
|
0.0003
|
2.00
|
5.0000
|
25.00
|
0.0010
|
1.50
|
0.0010
|
0.80
|
0.0010
|
0.45
|
|
Fe
|
0.0020
|
3.30
|
0.0020
|
3.30
|
0.0020
|
1.60
|
0.0020
|
1.00
|
0.0020
|
0.55
|
0.0020
|
0.65
|
|
Hg
|
0.0020
|
0.08
|
0.0020
|
0.01
|
|
|
|
|
|
|
|
|
|
In
|
0.0020
|
0.02
|
0.0020
|
0.02
|
|
|
|
|
|
|
|
|
|
Ga
|
0.0020
|
0.04
|
0.0020
|
0.04
|
0.0010
|
0.03
|
|
|
0.0010
|
0.04
|
0.0020
|
0.04
|
|
Li
|
0.0002
|
0.05
|
0.0002
|
0.05
|
|
|
0.0002
|
0.00
|
0.0003
|
0.00
|
|
|
|
Mn
|
0.0002
|
1.30
|
0.0005
|
1.10
|
0.0005
|
0.70
|
0.0010
|
1.10
|
0.0005
|
0.90
|
0.0020
|
0.60
|
|
Mg
|
0.0001
|
11.00
|
0.0001
|
1.70
|
0.0001
|
1.50
|
0.0010
|
2.20
|
1.0000
|
11.00
|
0.0100
|
5.00
|
|
Mo
|
0.0005
|
0.02
|
0.0050
|
0.02
|
|
|
|
|
|
|
|
|
|
Na
|
0.0005
|
0.03
|
0.0001
|
0.03
|
0.0005
|
0.01
|
|
|
0.0002
|
0.01
|
|
|
|
Ni
|
0.0020
|
4.50
|
0.0010
|
0.30
|
0.0020
|
4.50
|
0.0020
|
2.00
|
0.0010
|
0.14
|
0.0020
|
0.06
|
|
P
|
0.0020
|
0.02
|
0.0010
|
0.01
|
0.0010
|
0.02
|
|
|
|
|
|
|
|
Pb
|
0.0050
|
1.00
|
0.0015
|
1.00
|
0.0030
|
0.20
|
0.0030
|
0.09
|
0.0030
|
0.11
|
0.0050
|
0.03
|
|
Zn
|
0.0020
|
12.00
|
0.0010
|
0.12
|
0.0020
|
5.50
|
0.0010
|
0.45
|
0.0010
|
0.18
|
1.0000
|
13.00
|
|
Sn
|
0.0002
|
1.00
|
0.0020
|
0.02
|
0.0020
|
0.33
|
0.0020
|
0.11
|
0.0020
|
0.11
|
0.0010
|
0.01
|
|
Sr
|
0.0010
|
0.15
|
0.0001
|
0.00
|
0.0002
|
0.14
|
|
|
|
|
|
|
|
Sb
|
0.0070
|
0.14
|
0.0070
|
0.20
|
0.0070
|
0.14
|
0.0070
|
0.14
|
|
|
|
|
|
Ti
|
0.0010
|
0.30
|
0.0001
|
0.18
|
0.0005
|
0.22
|
0.0002
|
0.28
|
0.0005
|
0.22
|
0.0002
|
0.20
|
|
V
|
0.0002
|
0.12
|
0.0010
|
0.06
|
0.0020
|
0.06
|
0.0020
|
0.11
|
0.0010
|
0.02
|
0.0020
|
0.02
|
|
Zr
|
0.0020
|
0.33
|
0.0002
|
0.05
|
0.0010
|
0.11
|
0.0005
|
0.24
|
0.0020
|
0.01
|
0.0005
|
0.20
|
|
Al#
|
Re
|
Re
|
Re
|
Re
|
Re
|
Re
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zn锌基中的分析程序及元素测试范围
元素
|
ZN 01
|
ZN 10
|
ZN 20
|
ZN 40
|
Zinc
|
Zamak
|
Zamak
|
Zn/Al (4-15)
|
Orientation
|
200/210
|
400/410
|
|
通用程序
|
锌基压铸合金
|
|
|
|
min %
|
max %
|
min %
|
max %
|
min %
|
max %
|
min %
|
max %
|
Al
|
0.0001
|
50
|
0.0001
|
3.1
|
0.0001
|
6
|
0.01
|
13.5
|
Cd
|
0.0001
|
0.03
|
0.0001
|
0.011
|
0.0001
|
0.025
|
0.0001
|
0.02
|
Cu
|
0.0001
|
3.2
|
0.0001
|
1.3
|
0.0001
|
1.8
|
0.0001
|
3.2
|
Fe
|
0.0001
|
0.08
|
0.0001
|
0.04
|
0.0001
|
0.11
|
0.0001
|
0.18
|
Mg
|
0.0001
|
0.15
|
0.0001
|
0.1
|
0.0001
|
0.1
|
0.0001
|
0.06
|
Mn
|
0.0001
|
0.035
|
0.0001
|
0.035
|
0.0001
|
0.12
|
0.0001
|
0.025
|
Ni
|
0.0001
|
0.05
|
0.0001
|
0.02
|
0.0001
|
0.05
|
0.0001
|
0.01
|
Pb
|
0.0001
|
0.2
|
0.0001
|
0.012
|
0.0001
|
0.15
|
0.0001
|
0.09
|
Sn
|
0.0001
|
0.1
|
0.0002
|
0.025
|
0.0002
|
0.025
|
0.0001
|
0.025
|
Ti
|
0.0001
|
0.004
|
0.0001
|
0.005
|
0.0001
|
0.004
|
0.0001
|
0.004
|
Zn#
|
Re
|
Re
|
Re
|
Re
|
|
|
|
|
|
|
|
|
|
配备:
1. 光学系统
2. 谱线
3. 控制、电子采集和数据读出系统 火花源 Spark Source
4. 火花台
5. 软件
组成部分的描述:
1. 光学系统
v 多块高性能CCD检测器系统,根据应用需要最多达16块CCD检测器
v 每块CCD 3,648 像素
v 58,368 像素的分辨率(16 x 3,648 像素)
v 高性能全息衍射光栅,光栅刻线2400条/mm
v 温度稳定系统
v 采用特殊材料应对漂移
v 焦距:500 mm
v 谱线波长:190 - 800 nm由衍射光栅的选择决定。光栅的选择由制造商根据分析元素和分析程序来决定
v 全光学系统自动描迹
v 密闭的光学室可以避免灰尘、光线的干扰
2. 谱线
v SCNF覆盖了全元素分析范围,可根据具体需要分析相应的元素
v 光学系统包括固态检测器能够测量样品所发出的全谱
v 并且为将来可能的升级,增加分析线(元素)方便
v 可现场增加分析程序
3. 控制、电子采集和数据读出系统
v 电子系统具有微处理器控制的多通道积分和数据系统采集功能
v 高速16位模数转换器
v ISP混合信号Flash微控制器100MHz
v 多种连接源
v 高速读出及高速USB借口支持快速数据控制与处理系统
v 最多16块CCD模块,由制造商根据应用情况选择
4. 火花源
v 全自动控制火花源
v 半导体控制放电激发
v 1 到 100 A等离子体电流
v 放电参数由密码保护
v 特别的分析要求可有不同的激发参数
v 火花光源放电稳定,不受供电系统波动的影响
v 激发参数由激发线和分析程序标定和控制
v 火花频率: 200 到 to 1000 Hz (可控)
v 火花持续时间 10-10000 us (可控)
5. 火花台SPARK STAND
v 开放式的火花台可以分析测试重达20Kg的各种形状的样品
v 电极易于拆卸维护
v 氩气吹扫火花台,低氩气消耗
v 使用便捷的样品夹支持快速样品更换
v 不同样品的适配器可满足各种样品的需求(可选)
6. 软件 : 分析软件、校正软件、统计功能
计算每种元素的校正曲线需考虑到各种基体(参考线)。
软件功能:
分析校正软件:
· 智能化 : 用一组标样即可完成标准化
· 便捷的用户图形界面
· 创建或修改分析程序
· 常用的操作功能键
· 可选择的输出方式 ( 强度,强度比,未校正的浓度,校正后的浓度等)
· 可选择的浓度单位
· 通用标准化
· 微型标准化
· 校正元素间的干扰
· 自动标准化
· 标准偏差和相对标准偏差功能
· 合金类型鉴定(UNI, ISO, DIN, EN, ASTM, JIS, BS, 等.)
· 标样库
· 国际标准物质库
· 牌号鉴定
· 支持C当量或其他参数的计算
· 可标记超出工作曲线范围的元素分析结果
· 具有根据分析时间或激发次数自动再校正功能
统计功能软件:
· 统计计算
· 可打印所有激发结果或是最多100次的激发平均结果,及其标准偏差和相对标准偏差
· 硬盘存储数据便于今后的研究分析
· 可连接外部计算机或中心系统
· 综合特性:
* 32位应用软件* 字体、字体大小设定 * 日期/时间格式基于Windows设置Date/time
* 多种输出功能或对话操作的快捷图标
* 下拉式菜单操作文档、筛选、观察
* 元素数量不受限
* 样品识别域数量不受限
* 帮助文件
* 手动转换 MS-Word 文件 or PDF文件 (Acrobat Reader)
* 全自动控制,自动诊断功能
· 数据库:
* 输入、输出
* 仪器与通信间的接口
* 文件的共享、传输
* 输出文件、统计程序
· 文档:
* 标准输出、页面设置logo或信头功能
* 打印设置、打印预览
* 数据打印、工作曲线打印
· 分析管理:
* 数据库管理和控制
* 多窗口支持多任务工作
* 不限制察看分析结果列表的数目
* 所有数据库域的查询功能
* 分析的编辑功能
* 分选结果时发出“滴滴”声* 元素、大小、小数点的显示格式* 分析结果复制功能
* 结果的单位和小数点选择(不限数目)
* 手动分析结果输入和样品鉴
* 可选的样品码输入使用条形码阅读器
* 所有样品识别和元素域的操作一目了然
* 适用于所有分析结果的查询和输出
* 牌号数据库* 牌号控制功能
* 牌号识别功能
* 分析结果列表中牌号控制的显示
* 收到的已存在牌号的自动检测
* 展公式编辑功能
* 自定义公式编辑
* 数字统计功能(序号, 加合, 平均, 绝对/相对 标准偏差, 最大, 最小, 范围)
* 步宏编辑
* 异步宏排序
* 自动项目或预定宏执行的任务服务器
7. 尺寸 : DIMENSIONS
尺寸(Dimension): P55 x L75 x H65 cm
重量(Weight) : 约 80 Kg
8. 电源 : POWER SUPPLY :
110/220V +/- 10%、 单相(single phase)、 50/60 Hz
16 A、 < 1.0 KVA
10. 其他 :
工作温度范围: +22°C - +28°C
湿度范围: 小于75%
氩气溯流压力 : ~200 bar
氩气输入压力 : ~3.5 bar
氩气质量 : 5.0 (99.999% 氩)
氩气流量
* 待机 : 0.001l/小时
* 常流量 : 0.5 l/小时
* 分析流量 : 180l/小时 (3lt/分析)
11. 随机基本备件清单:
Item
|
Description 项目描述
|
Quantity 数量
|
1
|
Lens F135 镜头
F135(石英窗)
|
1set
|
2
|
电极清理刷(铜刷)
|
1set
|
3
|
刷柄
|
1set
|
4
|
擦镜纸
|
1set
|
5
|
钨电极
|
1set
|
6
|
艾伦内六角扳手(最小2mm)
|
1set
|
7
|
极距规
|
1个
|
8
|
“O”形圈
|
1set
|
9
|
火花台清洁刷
|
1set
|
10
|
排水过滤器 + 使用说明
|
1set
|
11
|
过滤器用管 50 cm
|
1set
|
12
|
凡士林油
|
0.5L
|
13
|
特氟龙管适配器
|
1set
|
15
|
连接接口
|
1set
|
16
|
电源线和USB连接线
|
1set
|
