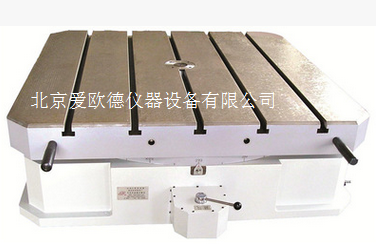

气压手动等分回转工作台 气压手动等分转台
型号：TQ56500*500
TQ56系列气压手动等分回转工作台是以端齿盘为分度元件，气压抬起、锁紧，手动转位的高精度等分回转工作台。可配套于高精度的镗床、钻床、铣床及其它机床，是需要高精度等分分度的专用机床及流水线的首选产品。具有分度精度高（分度精度3〞重复精度1〞）、操作控制简单、使用安全可靠等特点。 （工作台可根据用户要求订做圆形或矩形，最小分度单位可根据用户要求订做）
主要规格和参数：
|
No.
|
项 目
|
TQ56400
|
TQ56500
|
TQ56630
|
TQ56800
|
TQ561000
|
TQ561200
|
|
1
|
工作台面尺寸（mm）
|
φ400
|
φ500
|
φ630
|
φ800
|
φ1000
|
φ1200
|
|
2
|
工作台总高（mm）
|
170
|
190
|
200
|
280
|
300
|
320
|
|
3
|
中心定位孔直径（mm）
|
φ30H7
|
φ40H7
|
φ40H7
|
φ60H7
|
φ60H7
|
φ60H7
|
|
4
|
工作台面平面度(mm)
|
0.01
|
0.012
|
0.015
|
0.02
|
0.025
|
0.03
|
|
5
|
工作台面旋转跳动(mm)
|
0.01
|
0.012
|
0.015
|
0.02
|
0.025
|
0.03
|
|
6
|
驱动
|
锁紧/松开
|
供给气压5~8Kg/cm2
|
|
转位
|
手动
|
|
7
|
分度精度（＂）
|
±3
|
±3
|
±3
|
±3
|
±3
|
±3
|
|
8
|
重复精度（＂）
|
±1
|
±1
|
±1
|
±1
|
±1
|
±1
|
|
9
|
锁紧力（Kg）
|
1800
|
2800
|
4200
|
5900
|
7500
|
10000
|
|
10
|
承载能力（Kg）
|
1400
|
2400
|
3500
|
5500
|
7000
|
8000
|
气压手动等分回转工作台 气压手动等分转台
型号：TQ56500*500
TQ56系列气压手动等分回转工作台是以端齿盘为分度元件，气压抬起、锁紧，手动转位的高精度等分回转工作台。可配套于高精度的镗床、钻床、铣床及其它机床，是需要高精度等分分度的专用机床及流水线的首选产品。具有分度精度高（分度精度3〞重复精度1〞）、操作控制简单、使用安全可靠等特点。 （工作台可根据用户要求订做圆形或矩形，最小分度单位可根据用户要求订做）
主要规格和参数：
|
No.
|
项 目
|
TQ56400
|
TQ56500
|
TQ56630
|
TQ56800
|
TQ561000
|
TQ561200
|
|
1
|
工作台面尺寸（mm）
|
φ400
|
φ500
|
φ630
|
φ800
|
φ1000
|
φ1200
|
|
2
|
工作台总高（mm）
|
170
|
190
|
200
|
280
|
300
|
320
|
|
3
|
中心定位孔直径（mm）
|
φ30H7
|
φ40H7
|
φ40H7
|
φ60H7
|
φ60H7
|
φ60H7
|
|
4
|
工作台面平面度(mm)
|
0.01
|
0.012
|
0.015
|
0.02
|
0.025
|
0.03
|
|
5
|
工作台面旋转跳动(mm)
|
0.01
|
0.012
|
0.015
|
0.02
|
0.025
|
0.03
|
|
6
|
驱动
|
锁紧/松开
|
供给气压5~8Kg/cm2
|
|
转位
|
手动
|
|
7
|
分度精度（＂）
|
±3
|
±3
|
±3
|
±3
|
±3
|
±3
|
|
8
|
重复精度（＂）
|
±1
|
±1
|
±1
|
±1
|
±1
|
±1
|
|
9
|
锁紧力（Kg）
|
1800
|
2800
|
4200
|
5900
|
7500
|
10000
|
|
10
|
承载能力（Kg）
|
1400
|
2400
|
3500
|
5500
|
7000
|
8000
|
