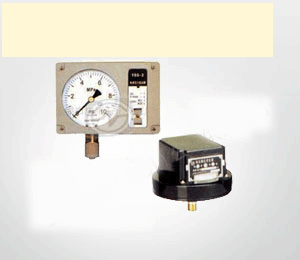

电感微压变送器 电感压力变送器 电感压力测量仪
型号:AODD-YSG-3
◇ 产品简介
电感压力（微压）变送器主要适用于工业生产过程和测量系统中用以测量各种非结晶和非凝固性的对铜或铁及其合金不起腐蚀作用的流体介质的压力或负压。本仪表既能将被测介质的压力值转换成标准直流电流信号，以便于较长距离传送测量值，而最终能在中央控制室中二次仪表进行配套，以实现生产过程的自动检测与控制，又具有机械式指针直接指示压力值的特点，以便于现场工艺检查与调校。
◇ 技术参数
YSG系列电感压力变送器能在生产工艺流程中直接指示现场的被测介质的压力值，并将压力值转换成标准直流电信号，传送至二次仪表。具有直观、稳定可靠等优点。广泛应用于个工业部门生产过程中对液体、气体或蒸气等介质压力测量及信号传输，实现生产过程的检测与自动控制调节。
◇ 结构原理：
仪表由机械式指标压力表和转换器及电子放大器组成。外壳为放溅型结构具有较好的密封性，能防护内部机件免受污秽侵入。
当被测介质的压力导入弹簧管内，即产生弹性变形—位移，管端位移时，一方面经传动机构放大，由指示装置在度盘上指示压力值，同时通过位移杆，带动电感圈内的铁芯改变其位置，从而使电感线圈的电感量发生变化，经电子线路转换成直流电压信号，并由电压—电流转换成直流电流信号，通过电子放大器放大后输出。
精确度等级：1.6
使用环境条件：-10～55℃，相对湿度不大于85%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.75%/10℃。
主要参数
工作电源：DC24V
输出信号：DC4～20 mA
负载电阻：≤250Ω
接线端子：① ② 二线制 ＋输出－
重量kg：1.0
配套二次仪表：
XMY－30压力数字显示仪
XMY－20压力数字显示仪
