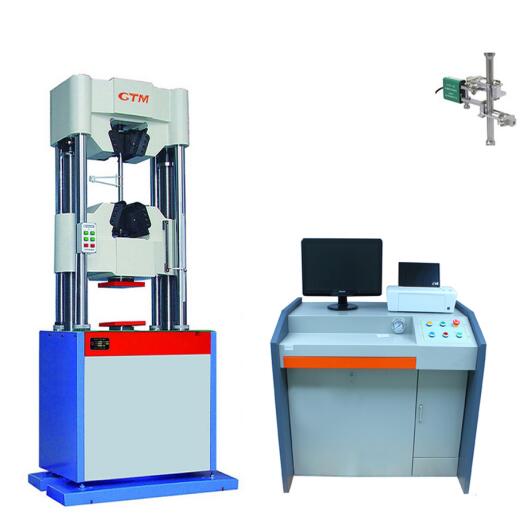

微机控制电液伺服万能材料试验机
型号:WAW-300
一、产品说明及结构原理:
★WAW-300微机控制电液伺服万能材料试验机,本系列产品主要用于各种金属、非金属、标准件、结构件、零部件以及各种复合材料的拉伸、弯曲、剪切、压缩等力学性能分析;具有试验力、试样变形、横梁位移、试验进程四种数字闭环伺服控制方式,可求出材料的大力、抗拉(撕裂)强度、抗压强度、抗弯(折)强度、断裂强度、大伸长率(断裂延伸率)、定伸长测试、剪切强度、剥离强度(90度或180度)、穿刺强度、顶破强度、屈服强度、弹性模量、杨氏模量、弦线模量、切线模量、泊松比值等参数。该设备是根据《GB/T16826电液伺服万能试验机》、《GB/T2611试验机通用技术要求》、《JJG139拉力、压力和万能试验机》、《GB/T228.1金属材料 室温拉伸试验方法》、《GB/T7314金属材料 室温压缩试验方法》、《GB/T232金属材料 室温弯曲试验方法》、《GB/T2653焊接接头弯曲试验方法》、《GB/T50081普通混凝土力学性能试验方法》、《GB/T242金属管扩口试验方法》、《GB/T1499.2钢筋混凝土用钢 第2部分-热轧带肋钢筋》、《GB/T3639冷拔或冷轧精密无缝钢管》、《GB/T3098.1紧固件机械性能标准》、《GB/T12770机械结构用不锈钢焊接钢管》等试验技术标准及方法采用全自动液压控制微机显示、电子测量而开发的力学检测设备,并可根据各种标准自动处理数据、打印出试验报告。
★本类试验机采用6柱铸钢框架结构,结构更加稳定,刚度更能保证;采用全自动液压夹具自动夹紧试样;采用进口高精度负荷传感器测力,测试精度更高,测量范围更广;采用进口高精度位移传感器,采用高精度引伸计测量试样变形;采用进口高性能伺服阀控制;采用PCI总线控制方式;采用Windows XP以上操作平台;(可选配触摸屏更加有利于试验机的操作和控制);可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速率应变控制、恒速率行程控制、低周循环疲劳控制及用户自编程控制等多种控制方式;可绘制力-变形、力-位移、应力-应变、力-时间等多种试验曲线;试验曲线可局部放大并可进行多曲线的叠加比较;可自动求取弹性模量E,上屈服强度ReH、下屈服强度REL、规定非比例延伸强度Rr、抗拉强度Rm、规定总延伸强度Rt、屈服点延伸率等多项技术参数,并打印出完整的试验报告和试验曲线。该设备全面符合上述各种技术标准要求。
※结构原理:
本试验设备由进口机件组与国家材料试验机研究所专用测试系统组合而成,采用德国HBM公司研发程序控制高精度双向负荷传感器、专业德国西门子节能伺服机电组、专业美国MOOG电液伺服阀、采用进口电磁阀控油系统(德国REXROTH油泵)、德国纽卡特行星变速器、行内特制伺服闭环数字控制器、进口高倍光电变形采集系统(德国P+F位移传感器)、高精密导向系统(台湾、德国、韩国)等构件,通过软体测控系统数据采样处理分析报告,结合全球各国材料系统学要求研制生产。各项指标符合人性化设计及科学要求原则。
二、功能与用途、软件简介:
※功能与作用:
计算机全程显示试验过程、曲线,微机自动传输试验设置与试验数据。用户可按各自要求修改试验报告,输出标准报告(如Word/Excel/Pdf等格式)。通过对成组试验曲线的叠加分析,可准确掌握质量调控参数。多方式的数据查询功能,可使管理者清晰把握质量控制发展变化趋势。特别设计的软件功能更能使试验者定量掌握试验材料应用过程中关键点的状态参数,准确进行工艺调整与生产控制。适用于测定各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等状态下的力学性能及有关物理参数。
※软件功能简介:
★.具有中英繁三种操作界面切换功能,载荷位移曲线,载荷时间曲线,位移时间曲线,应力应变曲线,疲劳试验曲线显示等功能;
★.根据各国对试样的要求编辑相应的测试标准,填写试品数据,编辑测试方法,可供后期测试选择;
★.CTM试验软件内置多种行业标准可选择(并可修改/添加/删除),同时可根据材料测试标准要求,自行输入相关测试项目的更多计算公式,并进行分析计算;
★.自动储存本次试验结果,并可对多个已测试 的曲线进行对比,将其编辑为报表打印输出;
★.系统--试验机可在远处无线遥控操作,全程微机蓝牙控制,测试更快捷,实验员操作更加方便;
★.可设定小数点位数,各物理量单位及密码保护等;
※试验机部分功能:
1、自动清零:计算机接到试验开始指令,测量系统便自动清零
2、自动返车:自动识别试验断裂后,活动横梁自动高速返回初始位置
3、自动存盘:试验数据和实验条件自动存盘,杜绝因突然断电忘记存盘引起的数据丢失
4、测试过程:试验过程及测量、显示、分析等均由微机完成
5、显示方式:数据和曲线随试验过程动态显示
6、结果再现:试验结果可任意存取,可对数据曲线再分析
7、曲线遍历:试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据,对求取各种材料的试验数据方便实用。
8、结果对比:多个试验特性曲线可用不同颜色叠加、再现、放大、呈现一组试样的分析比较;
9、曲线选择:可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印;
10、批量试验:对参数相同的试验一次设定后可顺次完成一批试样的试验;
11、试验报告:(标准格式)
拉伸:大力、拉伸强度、屈服强度、大伸长率、弹性模量、杨氏模量等;
弯曲:大力、弯曲强度、挠度、弹性模量、杨氏模量等;
压缩:大力、压缩强度、屈服强度、弹性模量、杨氏模量等,也可按用户要求的格式对试验报告进行编程和打印;
12、限位保护:具有程控和机械两级保护;
13、过载保护:当负载超过额定的1-10%时自动停机保护(此值也可自定义设定);
紧急停机:设有急停开关,用于紧急状态切断整机电源;
自动诊断:系统具有自动诊断功能,定时对测量系统,驱动系统进行过压,过流、超温等到检查,出现异常情况即刻停机;
14、操作方式:具有主机和微机两种独立操作功能;
三、测量与控制系统简价:
本公司研发此套软件时,便以功能完整及使用简单两方向为出发点作研发,希望能以少的操作程序完成所有的测试动作,因此我们运用大量数据库记录所有测试的条件,并包装成模块使得使用者在测试过程中不须输入大量的测试条件,此点将可达成三项优点 :
1、降低测试者所须具备的测试知识,一但使用者设定完成测试数据后,往后的测试只须叫用,不必重新输入。
2、增加测试的重现性,测试不会因为不同的测试者而有所不同。
3、测试时间缩短,增加工作效率。
四、测量系统概述:
一、服务承诺:
1.我公司组建了一批强硬的维修服务队,有经验丰富的工程师和高级技师,对出现的问题都能在最短的时间内进行检测与解决。
2.七天内有质量问题无条件调换产品(人为原因除外)。
3.对我公司所销售出的产品,免费质保一年。
4.保质期内有关于产品质量引发的费用,由我公司承担。
5.保质期内由于贵方的使用不当,或者是自然环境造成的我方免费提供维修,维修所用的材料和配件均只收成本价。
二、运输方式:
1.所订购产品由我公司以快递形式交付到需方指定地点,包装费、运费有我公司支付。
2.货到之后,当场验货,如有损坏,由我公司负责。
