商品详情

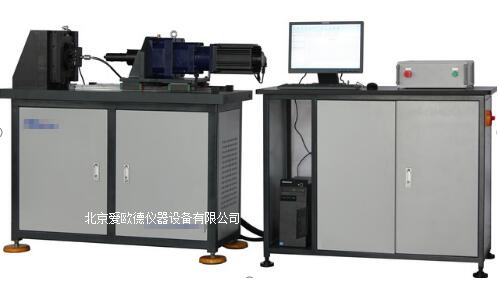

一、 设备名称：紧固件横向振动试验机 螺栓横向振动试验机 螺纹紧固件横向振动试验机
二、 设备型号：AOD-HXZD-600
三、 设备介绍
60年代，德国研究者发现：往返式的横向振动是螺纹紧固件产生松脱的主要原因。根据这一研究成果，工程师们设计了一种专门用于测试和分析自锁紧固件自锁性能的试验机，该试验机可以通过分析轴向预紧力、横向位移、松动转角与振动周期的变化曲线来判别螺纹紧固件的防松特性；以便于研究机械结构中螺纹紧固系统的自锁和佳锁紧特性。
AOD-HXZD-600试验机能够按照GB/T10431-2008和DIN 65151振动测试标准来检测紧固件在一定频率和振幅下的横向动态载荷下的自锁性能（防松性能）。首先，试验机将按预紧轴力（一般为保证载荷的75%）拧紧被测螺栓/螺母。然后施加一定频率和振幅的横向动态载荷。在整个试验过程中，系统将记录并分析紧固件轴力的变化。通过相关图表，可以清楚的了解螺栓/螺母在振动环境下的自锁性能（防松性能）。
AOD-HXZD-600紧固件横向振动试验机是一种专门用于测试和分析紧固件自锁性能的试验机，按照GB/T10431-2008标准设计，该试验机测试分析软件（TestLive）具有用户可编辑的特性，在设备硬件条件满足的前提下，可满足多种不同标准的测试要求，例如，德国DIN 65151标准的测试要求。
该试验机由主机架、振幅调节装置、曲柄连杆机构、滑动平台、横向力测量传感器、轴向力测量传感器、横向位移测量传感器、编码器（选配）、不同规格的螺栓和螺母测试用夹具、伺服电机、伺服驱动器、电器拖动系统、控制柜和控制测量软件等部分组成。
该试验机配有预紧力驱动加载装置，其包括直线导轨、伺服电机、伺服驱动器、控制测量系统、减速机、安装支架、适配接头等，预紧力驱动加载装置可以快速、轻松、准确的按测试要求加载轴向预紧力。
该试验机还可以选配紧固扭矩测量装置，包括扭矩传感器、安装支架、适配接头、控制测量系统等。预紧扭矩测量装置可以给被测紧固件按测试要求的预紧扭矩加载轴向预紧力，同时该设备配置相应的附件和测控软件，具备测量紧固件扭矩系数的功能，是一台集紧固件紧固特性和松动特性测试于一身的多功能紧固件横向振动试验机。
该机采用高速数据采集的专用控制器进行预紧力、轴向力的测量，以保证高频率振动下所采集数据的实时性和准确性。
该试验机可以测量的数据包括：
l 轴向夹紧力
l 横向力
l 横向位移
l 振动次数
l 预紧轴力扭矩(选配功能)
l 扭矩系数(选配功能)
l 松动转角（选配功能）
四、 技术指标
|
型号
|
AOD-HXZD-600
|
|
主机结构形式
|
立式
|
|
配置选择
|
标准配置
|
|
大轴向夹紧力
|
600 kN
|
|
大横向力
|
100 kN
|
|
可测螺纹规格
技术指标
|
型号
|
AOD-HXZD-600
|
|
主机结构形式
|
立式
|
|
配置选择
|
标准配置
|
|
最大轴向夹紧力
|
600 kN
|
|
最大横向力
|
100 kN
|
|
可测螺纹规格
|
M16-M36
|
|
试验力测量范围
|
4%～100%F.S.
|
|
试验力示值准确度
|
±1%
|
|
横向位移
|
0-±2 mm
|
|
扭矩示值准确度
|
±1%
|
|
振动频率
|
3-15Hz
|
|
预紧扭转最高速度
|
15rpm
|
|
扭转速度示值准确度
|
±1%
|
|
扭转方向
|
正、反两个方向
|
|
位移分辨率
|
0.001mm
|
|
电源
|
33kW/AC380V±10%/50Hz
|
|
主机重量
|
约1500kg
|
五、 主要配置
|
序号
|
名称
|
品牌
|
|
1
|
600 kN负荷传感器
(轴向预紧力)
|
镇海传感器
|
|
2
|
100 kN负荷传感器
(轴向预紧力)
|
镇海传感器
|
|
3
|
伺服电机
|
PHASE
|
|
4
|
伺服控制器
|
台达
|
|
5
|
伺服电机
|
台达
|
|
6
|
伺服控制器
|
台达
|
|
7
|
精密行星减速机
|
湖北行星减速机
|
|
8
|
位移传感器
|
UTMOST
|
|
9
|
编码器（选配）
|
ELCO（宜科）
|
|
10
|
直线导轨
|
台湾上银
|
|
11
|
测控系统
|
Bairoe-PL
|
|
12
|
计算机
|
联想
|
|
13
|
打印机
|
HP
|
|
14
|
试验软件
|
爱欧德
|
