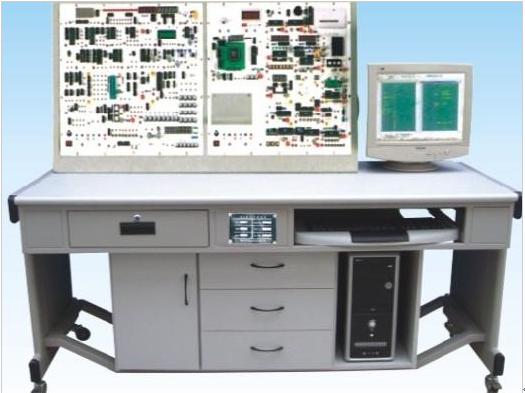

单片机开发综合实验装置
型号：AODH-TYKJ-P02
一、设备概述：
AODH-TYKJ-P02单片机开发综合实验装置由控制屏、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。实验模块丰富，实验功能强大。设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。
< !--[endif]-->
二、实验台包含的实验模块：
1．单脉冲发生电路（复位电路） 2．8位逻辑电平输出 3．单路和多路（8位）发光二极管电路 4．扬声器驱动电路 5．拨码盘输入电路
6．继电器驱动电路 7．74LS245读入数据电路 8．74LS273读出数据电路 9．PWM转换电压电路 10．93C46串行EEPROM与单片机接口电路
11．并行转换串行电路 12．查询式键盘 13．阵列式键盘 14．5LED静态显示（串行）电路 15．单片机的Centronics(小应用系统)总线接口
16．8155与单片机接口电路 17．8255与单片机接口电路 18．8253与单片机接口电路 19．DAC0832与单片机接口电路 20．ADC0809与单片机接口电路
21．MC14433与单片机接口电路 22．单片机的RS-232C总线接口 23．温度传感器电路 24．串行转换并行电路 25．EEPROM的外部程序存储器扩展电路
26．指针式直流电压表 27．汽车转弯信号灯实验电路 28．五相步进电机演示实验电路 29．6LED动态显示（扫描）电路 30．低频信号发生器
31．简易数字频率计实验电路 32．温度过程控制实验电路 33．SRAM的外部数据存储器扩展电路 34．数字式直流电压表 35．仿真器
36．MP-A16-8微型针式打印机 37．LED16*8点阵电路 38．V/F转换接口电路 39．字符型液晶显示屏控制电路 40．16位逻辑电平显示电路
41．通用编程器(EPROM、89C51烧录器) 42．8279键盘显示接口电路 43．两组±5V、±12V直流稳压电源 44．F/V转换接口电路 45．8251接口电路
46．看门狗实验电路 47．五功能逻辑笔实验电路 48．十字路口交通灯控制电路 49．直流电机驱动调速电路（实物） 50．单片机与CPLD实验电路
51．IC卡及接口电路 52．实时时钟/日历控制电路 53．语音芯片控制电路 54．Flash ROM外部存储器扩展电路 55．I2C总线接口电路
56．RS232转RS485电路 57．USB接口电路 58．步进电机驱动电路（实物）
三、设备特点：
实验系统采用"二合一"双面结构，即一张实验桌可供两组四位学生分别双面进行液压综合实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。该实验台采用了铝合金及高密度板材料。美观大方，坚固耐用，操作方便。基本配置为：液压实验元件1套，液压实验PLC电气控制系统1套；液压实验继电器控制模块1套；液压实验泵站1台。（计算机根据学校要求另行配置）。此类产品主要型号如下：
TYKJ-22-T 插孔式铁桌双面双套液压PLC控制实验台
TYKJ-21-T 插孔式铁桌双面合一液压PLC控制实验台
TYKJ-11-T 插孔式铁桌单面单套液压PLC控制实验台
三、实验项目：
(一) 软件实验
1．存储器块清零
2．二进制到BCD码转换
3．二进制到ASCII码转换
4．程序跳转表
5．内存块移动
