现代通讯技术实验平台 现代通讯技术实验箱 模块化通讯技术实验箱
型号:AODD-RZ8641

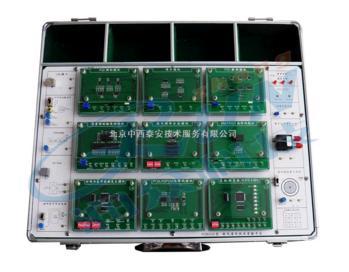

现代通讯技术实验平台
RZ8641现代通信技术实验平台是针对电子和通信工程类专业学生，系统完成《通信原理》等现代通信技术相关课程实验专门研制的实验平台。
该实验平台最主要的特点是系统性强，它真实再现了两种数字通信系统：信源、信源编码、数字调制（FSK、DPSK、OQPSK）、信道仿真、传输、数字解调、信源译码、信宿的频带传输过程；信源、信源编码、时分（码分）复用、信道编码（汉明、交织、卷积、循环）、光纤传输、帧同步位同步、纠错译码、时分（码分）解复接、信源译码、信宿的基带传输过程。
实验平台全部采用模块化结构，各模块既能完成完整通信系统中对应单元部分实验，又能由学生用单元模块构建一个完整通信系统进行系统实验，从而有助于学生理解通信系统中各要素的作用；实验平台把通信系统中涉及的基本电路、终端编译码、线路编译码、调制解调、复用方式、位同步帧同步、信道传输等重要的理论安排了相应的实验内容；实验平台既有基础性实验，又有采用新技术新器件（FPGA、DSP）等提高型实验，从而完成一个理论验证性、综合性、二次开发性，由低向高的系统学习过程。通过这些实验能够促进学生对《通信原理》课程内容的理解、掌握，并使学生对通信系统、当今新技术、工程实现有一个较全面的了解。系统采用“主板+实验模块”相结合的灵活结构，便于学校选择。
系统组成
本系统由1个底板和 14个标准配置实验模块组成，详细参数见下表：
模块：
模拟信号源
非同步正弦波
频率0.3～10KHZ连续可调，幅度0～10V连续可调。 非同步三角波
非同步方波
同步正弦波 频率2KHZ，幅度0～10V连续可调。
电话接口 2路电话 二四线转换，提供发送输出、接收输入的连接接口
抽样脉冲
同步矩形脉冲 频率8KHZ
非同步矩形脉冲 频率2～35KHZ连续可调
计算机接口 USB 提供发送输出、接收输入的连接接口
电源 提供-12V、+12V、+5V、-5V 等系统电源，另提供输出接口
实际通信信道
同轴电缆
1310nm、1550nm 一体化光端机，此部分选配
光纤通信
音频终端 终端滤波放大器 提供多组滤波器、音频功放、喇叭
眼图观测 可观测噪声、串扰、理想眼图
实验模块接口 可同时安放 9个实验模块，完成单元、系统性实验
数字信号源 15位m序列 频率 2KHZ、32KHZ 可设置，另可根据用
