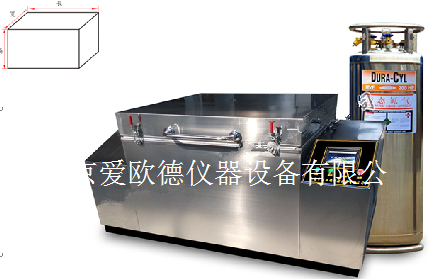

6、液氮冷却系统
|
6.1系统组成
|
系统为液氮罐(客户自备)、绝热管、德国控制阀、进口雾化系统、DTD分配系统、循环电机、风扇、导流板、排气孔组成。
|
6.2工作原理
|
本设备利用液氮升华吸热以及热平衡的原理实现制冷,由控制系统精确控制液氮流量;搅拌风煽采用涡流风扇配以合理的循环风道,可确保温度的均匀性,排气孔保证压力的安全以及热量排出。
|
6.3液氮控制阀
|
采用德国原装进口控制阀,确保在-196℃下开启正常。
|
6.4
DTD分配系统
|
国际先进的分散系统,均匀分配气流,控温精确。
|
6.5雾化系统
|
微孔雾化喷射,液氮采用雾化注入,使液氮充分雾化,确保温度均匀。
|
6.6温度传感器
|
位于箱体内腔中间位置,不与周围金属部件接触,真实反映炉内温度。
|
6.7涡流风扇
|
风扇为流风扇涡流风扇及专业的风道系统,配合专有的冷风导流板,保持冷风的有序循环。扇叶经QPQ表面处理,经久耐用。
|
6.8电机
|
采用密封耐低温外置电机,特制加长传动轴由304不锈钢作成,连接处有密封法兰,冷气不泄露。
|
6.9输送软管
|
DN10不锈钢保温软管。
|
6.10 系统特点
|
采用国际领先的技术,液氮雾化后进入工作腔内,液氮不与工件直接接触,有效避免了液氮直接冲击工件。
|
6.11权威认证
|
A级精度PT100铂电阻温度计经过国家权威机构检定。
|
7、控制系统
|
7.1控制器
|
采用触摸屏+PLC控制方式,使操作和输入更加方便,能够实时监控箱内温度变化,能够观察运行的曲线状态。
|
7.2 系统组成
|
由按钮开关、继电器、智能温控仪、温度传感器、气动开关等组成。
|
7.3系统功能
|
采用人机介面(触摸屏)输入、PLC智能控制、具有PID自动调节功能,可设置多段降温和保温程序,所有程序结束后自动报警断电。系统自带工艺曲线保存功能,能通过U 盘拷贝工艺曲线,极大方便了使用。
|
7.4报警画面
|
设备有紧急报警画面。
|
7.5数据采集
|
可实时查看温度曲线,可存储、拷贝,选配数据接口RS232/485。
|
7.6电器互锁
|
设备配有电气互锁及极限报警装置
|
7.7温度传感器
|
德国进口芯,铂金电阻(PT100A+)监控温度。
|
7.8箱门开启方式
|
上开门,气缸开启,安全可靠。
|
7.9交流接触器
|
施耐德
|
7.10中间继电器
|
施耐德
|
7.11触摸屏+PLC
|
大屏幕触摸屏+PLC系统。
|
7.12控温系统
|
德国超低温控温技术,世界领先的低温处理技术和控制系统。
|
7.13控制界面
|
|
8、装箱单
|
8.1超深冷设备
|
1台
|
8.2液氮输送软管
|
1根
|
8.3产品使用说明书
|
1份
|
8.4合格证
|
1份
|
8.5检定证书
|
1份(中国航天)
|
9、安全保护装置
|
具备漏电/断路保护功能;
具备超温保护功能;
具备工艺设定功能;
具备设备定时功能;
具备设备接地保护功能;
具备设备电气互锁功能;
具备设备脚轮移动功能。
|
10、其他配置
|
电源线缆
|
五芯电缆1条(3米长),五芯防水防尘插头,总电源漏电断路器
|
11、运输及包装方式
|
11.1运输方式
|
汽车运输(配载)
|
11.2包装方式
|
木箱
|
11.3运输费用
|
汽车运输费用由供方承担;货到需方后自行卸货,费用由需方承担
|
12、使用条件(由用户保证下列各项条件)
|
12.1场地
|
地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘
设备周围留有适当的维护空间
|
