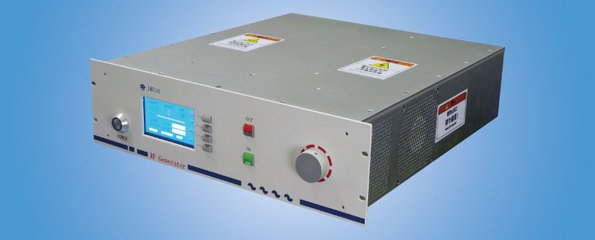

射频电源(完全替代电子管射频电源)



输出功率 1W-500W连续可调,LED显示 射频末级效率 ≥86%(500W输出时),≥93%(300W输出时) 功率稳定度 ≤ ±0.5%(额定功率输出时) 频率稳定度 ±10ppm
型       号   AOD-RFW500型
颜       色
尺       寸

商品详情


电气参数

电气参数 指标
输出功率 1W-500W连续可调,LED显示
射频末级效率 ≥86%(500W输出时),≥93%(300W输出时)
功率稳定度 ≤ ±0.5%(额定功率输出时)
频率稳定度 ±10ppm
承受大反射功率 100W(20-30s)
大输出功率裕度 20%
谐波输出 二次谐波低于 -50dB,三次及更高次谐波低于 -55dB
频率信号 13.56MHz标准正弦波
整机效率 ≥70%

控制信号与后面板电气连接

描述 说明
模拟口 15针D型(阴性)(选配)
串口 RS232/RS485/USB通讯协议(选配)
外部时钟同步(CEX BNC(阴性)
射频输出口 标准同轴接头输出(M/N型,阴性)
交流供电口 AC220V供电(50Hz)
冷却方式 强制风冷

机械尺寸

描述 说明
体积 132mm(H)X483mm(W)X500mm(D)5.5"(H)17.3"(W)19.7"(D)
重量 18kg
安装 前面板高为标准3U,宽为19英寸
前面板指示 LED数码管显示
前面板颜色 象牙白(可根据客户需求进行定制)

使用环境

描述 说明
环境温度 0 -40℃
相对湿度 < 85%

电气参数

电气参数 指标
输出功率 1W-500W连续可调,LED显示
射频末级效率 ≥86%(500W输出时),≥93%(300W输出时)
功率稳定度 ≤ ±0.5%(额定功率输出时)
频率稳定度 ±10ppm
承受最大反射功率 100W(20-30s)
最大输出功率裕度 20%
谐波输出 二次谐波低于 -50dB,三次及更高次谐波低于 -55dB
频率信号 13.56MHz标准正弦波
整机效率 ≥70%

控制信号与后面板电气连接

描述 说明
模拟口 15针D型(阴性)(选配)
串口 RS232/RS485/USB通讯协议(选配)
外部时钟同步(CEX BNC(阴性)
射频输出口 标准同轴接头输出(M/N型,阴性)
交流供电口 AC220V供电(50Hz)
冷却方式 强制风冷

机械尺寸

描述 说明
体积 132mm(H)X483mm(W)X500mm(D)5.5"(H)17.3"(W)19.7"(D)
重量 18kg
安装 前面板高为标准3U,宽为19英寸
前面板指示 LED数码管显示
前面板颜色 象牙白(可根据客户需求进行定制)

使用环境

描述 说明
环境温度 0 -40℃
相对湿度 < 85%
