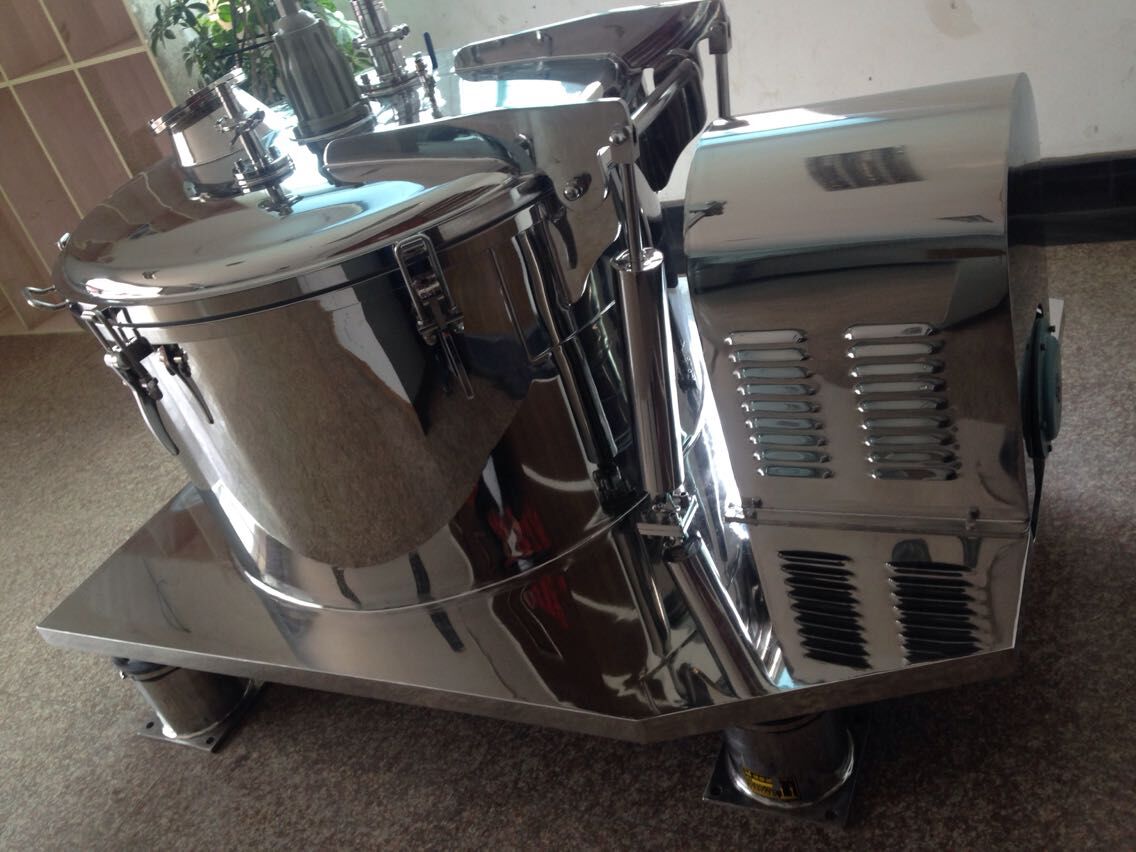

立式直联防爆洁净型离心机 平板式直联人工上部卸料离心机
型号:AODG-800型
立式直联防爆洁净型离心机技术条件
离心机是一种立式上部卸料,间歇操作过滤离心机。具有结构简单、操作方便、密闭直联防爆、环境洁净等特点。适合分离含固相物粒度大于0.01毫米的悬浮液。适合于化工、制药、食品、国防等行业,特别适应于防爆要求严格、洁净度要求高的物料分离。
一、 概况
1.1 设备名称:平板式直联人工上部卸料洁净型离心机
1.2 设备用途
1.3 设备数量
1.4 设备交货地点:按需方指定地点送至厂内
1.5 产品执行标准:GB19815-2005《离心机安全要求》和JB/T107692-2007《三足式离心机技术条件》
二、 主要离心机参数要求
2.1 离心机型号:AODG-800;
2.2 转鼓直径:800mm;
23 转速:1250r/min;
2.4转鼓容积145L;
2.5 分离因数 700
r/g
2.6电机功率:7.5kw
2.7整机重量:2300公斤
2.8外形尺寸:1300×1300×1280
mm
2.9 外壳内外抛光处理
三、离心机主要部件结构说明:
1、机座部件:
(1)平板式结构。采用Q235A钢板焊接表面包衬304不锈钢板。机器重心低,运转平稳。安装方便。
(2)机壳与机座(平板)采用焊接为一体式,刚性好。
(3)在机座下方采用4个液态阻尼隔振器支撑系统,减振性能好。对周边设备及基础地面干扰降至低。
2、转鼓部件:
转鼓部件中转鼓底为铸钢件外包304材料,转鼓筒体304材料与挡液板304及转鼓底、衬包满焊,焊缝打磨光滑,内外表面抛光处理。转鼓经严格的动静平衡检测,平衡性好,焊缝100%无损检查。
3、轴承座及主轴:
轴承座内外套设计,可从上部垂直吊起,方便拆装和维护,密封可靠;主轴采用40Cr,并经过调质处理,轴承支承长度大,承载性能好,主轴端密封采用O型圈结构,密封效果好,主轴与转鼓低接连部位套有不锈钢套,保证主轴的耐腐蚀力;轴承采用优质轴承。
4、外壳部件:
(1)物料接触部分为304材质制作,大翻盖结构,配进料管、洗涤管、斜视镜、防爆灯,所有紧固件为不锈钢件;内外表面经抛光处理,无卫生死角,符合GMP规范。
(2)机盖为弹簧式大翻盖,密封件采用硅橡胶,可实现密闭防爆要求。
四、离心机主要用料材质
(1)离心机外壳筒体采用304制作;
(2)转鼓底为铸钢衬包304;
(3)机盖上所有小件采用304制作;
(4)离心机机架轴座部分采用Q235制作,与物料接触部分包衬304;
(5)主轴40cr钢调质处理;
(6)其余接触物料部分为304制作。
五、电机部件
电机部件采用直驱式直联电动机
六、控制系统
(1)主电机采用变频器调速;
(2)变频器及制作单位联合控制,可靠性高,抗干扰能力强;
(3)制动由变频器及制作单元进行电气制动,设有电机过热、过载保护。
立式直联防爆洁净型离心机 平板式直联人工上部卸料离心机
型号:AODG-800型
立式直联防爆洁净型离心机技术条件
离心机是一种立式上部卸料,间歇操作过滤离心机。具有结构简单、操作方便、密闭直联防爆、环境洁净等特点。适合分离含固相物粒度大于0.01毫米的悬浮液。适合于化工、制药、食品、国防等行业,特别适应于防爆要求严格、洁净度要求高的物料分离。
一、 概况
1.1 设备名称:平板式直联人工上部卸料洁净型离心机
1.2 设备用途
1.3 设备数量
1.4 设备交货地点:按需方指定地点送至厂内
1.5 产品执行标准:GB19815-2005《离心机安全要求》和JB/T107692-2007《三足式离心机技术条件》
二、 主要离心机参数要求
2.1 离心机型号:AODG-800;
2.2 转鼓直径:800mm;
23 转速:1250r/min;
2.4转鼓容积145L;
2.5 分离因数 700 r/g
2.6电机功率:7.5kw
2.7整机重量:2300公斤
2.8外形尺寸:1300×1300×1280 mm
2.9 外壳内外抛光处理
三、离心机主要部件结构说明:
1、机座部件:
(1)平板式结构。采用Q235A钢板焊接表面包衬304不锈钢板。机器重心低,运转平稳。安装方便。
(2)机壳与机座(平板)采用焊接为一体式,刚性好。
(3)在机座下方采用4个液态阻尼隔振器支撑系统,减振性能好。对周边设备及基础地面干扰降至最低。
2、转鼓部件:
转鼓部件中转鼓底为铸钢件外包304材料,转鼓筒体304材料与挡液板304及转鼓底、衬包满焊,焊缝打磨光滑,内外表面抛光处理。转鼓经严格的动静平衡检测,平衡性好,焊缝100%无损检查。
3、轴承座及主轴:
轴承座内外套设计,可从上部垂直吊起,方便拆装和维护,密封可靠;主轴采用40Cr,并经过调质处理,轴承支承长度大,承载性能好,主轴端密封采用O型圈结构,密封效果好,主轴与转鼓低接连部位套有不锈钢套,保证主轴的耐腐蚀力;轴承采用优质轴承。
4、外壳部件:
(1)物料接触部分为304材质制作,大翻盖结构,配进料管、洗涤管、斜视镜、防爆灯,所有紧固件为不锈钢件;内外表面经抛光处理,无卫生死角,符合GMP规范。
(2)机盖为弹簧式大翻盖,密封件采用硅橡胶,可实现密闭防爆要求。
四、离心机主要用料材质
(1)离心机外壳筒体采用304制作;
(2)转鼓底为铸钢衬包304;
(3)机盖上所有小件采用304制作;
(4)离心机机架轴座部分采用Q235制作,与物料接触部分包衬304;
(5)主轴40cr钢调质处理;
(6)其余接触物料部分为304制作。
五、电机部件
电机部件采用直驱式直联电动机
六、控制系统
(1)主电机采用变频器调速;
(2)变频器及制作单位联合控制,可靠性高,抗干扰能力强;
(3)制动由变频器及制作单元进行电气制动,设有电机过热、过载保护。
