商品详情

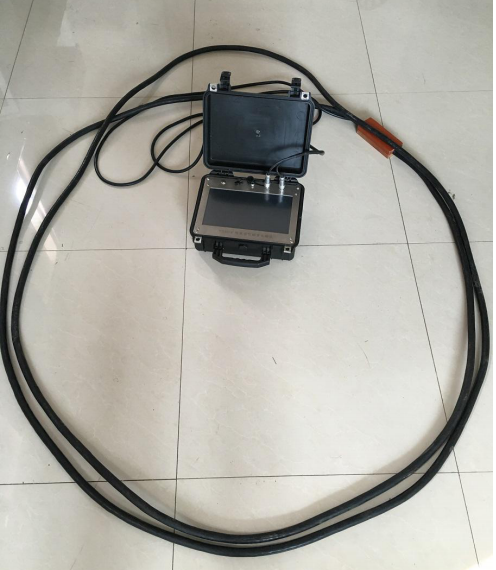

瞬变电磁仪 矿用本安型瞬变电磁仪性能和特点
型号：AOD800
AOD800矿用本安型瞬变电磁仪是“十二五”国家科技支撑计划“煤矿突水、火灾等重大事故防治关键技术及装备研发”项目的产业化成果，仪器设计吸收新微电子技术和嵌入式计算机的发展成果。
AOD800本安型瞬变电磁仪独特的优特点：
● 现有安型仪器中收发射一体线圈，是具有轻的一体化线圈，重量1公斤，
现场施工方面市面仪器的收发线圈重量在5-8公斤以上。
● 现有矿井本安型仪器中轻便的，体积小，重量轻，重量约3公斤。
● 现有矿井本安型仪器中发射电流大，探测深度远的一款仪器。
● 现有矿井本安型仪器中工程报告出图简单的一款仪器。
● 发射线圈匝数少，仅4匝，发射线圈电感小。
● 接收线圈匝数多，高达150匝，是现有市面仪器的3-4倍。
● 接收线圈等效接收面积高到400m2，是现有市面仪器的3-4倍。
● 发射线圈电阻低，发射电流大，可达15-25A脉冲电流，
比现在所有的矿井使用本安型瞬变电磁仪器发射电流一个数量级。
● 发射电流大，探测深度大大加深，可到200米。
● 发射电流大，接收信号强，抗干扰能力强，能在强背景噪声环境下工作。
● 发射线圈自感小，关断时间快，0.1uS -10uS。
● 接收和发射线圈的互感小，一次场对二次场干扰低，浅层盲区小。
● 仪器一键采集操作，工作参数自动设置和保存。
● 采集数据自动滤波和自动识别异常数据。
● 解析软件出图操作简单。
● 空间结构解析分辨率高。
● 仪器轻便美观，结构和面板采用不锈钢设计，适用于矿井下环境下工作。
AOD800本安型瞬变电磁仪应用领域：
● 煤矿井下顶、底板和超前探测，有效超前探测距离可达200米。
● 巷道周围地质构造勘探、在地面上往下探测矿区构造分布，构造含水性。
● 采空区及废弃小煤窑的突水水源勘查，煤层底板溶岩含水层，陷落柱等勘查。
● 掘进过程中的隐伏导水构造和回采过程中工作面内部隐伏导水构造勘查。
● 探测良导性体矿体埋深和蕴矿构造，其他工程勘探和环境勘探。
|
项目
|
参数
|
|
主控机
|
低功耗嵌入式系统
|
|
操作系统
|
嵌入式操作系统
|
|
显示屏
|
TFT10.4真彩屏 (1024x800)
|
|
发射线圈电压
|
8.4V
|
|
发射电流
|
15-25A
|
|
项目
参数
主控机
低功耗嵌入式系统
操作系统
嵌入式操作系统
显示屏
TFT10.4真彩屏 (1024x800)
发射线圈电压
8.4V
发射电流
15-25A
一次发射场强度
100安匝
发射线圈规格
1m*1m--5m*5m（用户可任意定制）
发射线圈匝数
4匝
叠加次数
1-65535
关断时间
0.1-10uS
发射波形
双极性矩形波
发射频率
400Hz;256H;75Hz;62.5Hz;12.5Hz;6.25Hz;1.562Hz，更低
测道数
800道（可任意设定测道数）
A/D转换
24位
最小采样间隔
2uS
本底噪音
0.1uV
主机本安工作电流
3.5A
内存
4G
端口
USB2.0
数据存储
16GB
电 源
镍氢电池
连续工作时间
10小时以上
尺寸（mm）
330x280x132
重量
约3Kg
