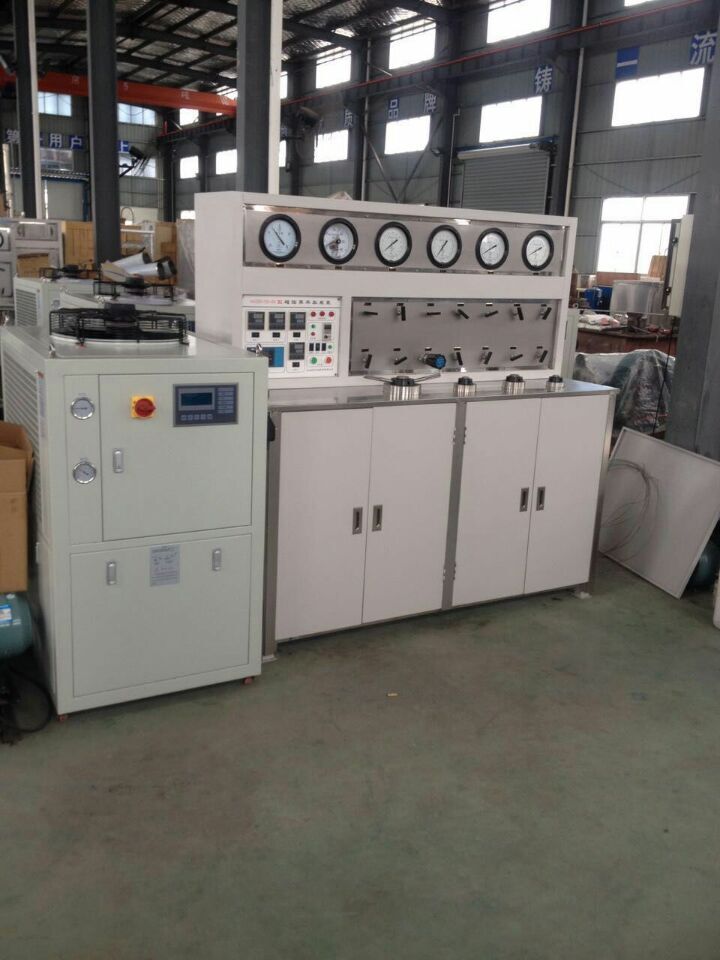

超临界萃取仪 超临界萃取装置 超临界中草药萃取装置
型号:AOD220-40-20型
(10+10)L/40Mpa二萃二分CO2循环式
超临界萃取装置技术说明该装置用于高压及合适温度下进行物质萃取(固体或液体),在分离器中改变条件使溶解物质解析出以达到分离的目的。该装置主要由:萃取釜、分离釜、CO2高压泵、夹带剂泵、制冷系统、CO2贮罐、换热系统、净化系统、流量计、温度控制系统、安全保护装置等组成。附属设备和系统都能满足超临界萃取主系统的需求和流程图要求。
一、 萃取釜:
配有水夹套循环加热系统,温度可调,配固、液料用料筒
材质 0Cr18Ni9
容积 10L/40Mpa二套
二、 分离釜:
配有水夹套循环加热系统,温度可调
材质 0Cr18Ni9
容积 5L/30Mpa二套
高工作压力 30MPa
三、 CO2高压泵:
流量(双柱塞) 大排量100L/h 变频可调
高工作压力 40Mpa,泵头带冷却系统
四、 夹带剂泵:
流量(双柱塞) 1/4—4L/h 机械调节
高工作压力 50MPa
五、 制冷系统:
制冷量 10700Kcal/h 风冷
温度控制范围 -5℃~+5℃ 满足工艺要求
六、 换热系统:
材质 0Cr18Ni9
规格 Φ14×2.5盘管
高工作压力 50MPa
配水夹套循环加热系统,温度可调
七、 净化系统:
材质 0Cr18Ni9
高工作压力 50MPa
八、 CO2贮罐:
材质 0Cr18Ni9
容积 15L
高工作压力 16MPa
九、 流量计:
规格 金属管浮子流量计数显远传
分别显示瞬时和累积流量
十、温度控制系统:
控制范围 室温~75℃可调(水浴)
动态控温精度 ±1℃ 数显双屏
十一、安全保护装置:
1.高压泵出口配电接点压力表、设定工作压力、超压自动停泵保护。
2.萃取釜、分离釜、高压泵,根据高工作压力,分别配安全阀,超压自动泄压。
十二、管路:
阀门、管件 DW14
接触流体的容器、阀门、管件、管线均采用0Cr18Ni9不锈钢制作。阀门的阀杆经特殊热处理,坚久耐用。
十三、仪器特点:
1.萃取釜压环快速打开。
2.CO2循环使用。
十四、其它:
1.电源: 三相四线制 380V/50HZ 25Kw
2.CO2: 食品级≥99.5%,单瓶净重≥22Kg 用户自备
3.安装尺寸:2800×2000×1800m/m,外加操作空间。
