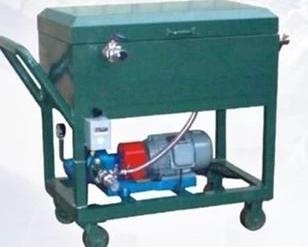

板框压力式滤油机
型号：AODD-TKLY
板框压力式滤油机是电厂、变电所（站）、供电所、油库及有关工厂企业对变压器油、电容器油等各种绝缘油以及液压油、润滑油进行过滤，去除其中的杂质和水份，提高油液的各种性能。对于粘度较高的油液，也可以采用加热降低其粘度的方法进行过滤，具有良好的净化作用，既节约成本，又保护了环境，是理想的节油回收设备。特别适用于大型进口设备的润滑冷却系统的净化，能保证设备的正常运转，延长机内昂贵的进口油的更换周期。 主要结构形式 本机是由齿轮泵、滤清器、安全阀、回油阀、放液水嘴、滤床（包括压力表、滤板、滤框、滤纸、油盘）、前支架、后支架、底盘、拉杆、联轴器及电动机组成，其中滤板、滤框交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。被滤油液从滤清器进油孔处吸入，通过滤清器去除较大杂质后，再进入齿轮泵。由电动机通过联轴器带动齿轮泵旋转，使油液压入滤床，通过滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收油中残留水份。安全阀的作用是控制管道系统的压力，当油压超过规定值时，安全阀就立即启动，使油液在泵中自行循环，油压不再上升，以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用，将油盘内的余油吸入滤清器。放液水嘴供提取油样。
|
名 称
|
单 位
|
型 号
|
|
TKLY－30
|
TKLY－50
|
TKLY－100
|
TKLY－125
|
TKLY－150
|
TKLY－200
|
TKLY－300
|
|
额定流量
|
L/min
|
30
|
50
|
100
|
125
|
150
|
200
|
300
|
|
过滤面积
|
㎡
|
0.3
|
0.5
|
1.3
|
1.54
|
1.89
|
2.01
|
3.1
|
|
过滤压力
|
Pa
|
2.5×105
|
|
最 大
过滤压力
|
Pa
|
5.88×105
|
|
滤油粘度
|
CSt
|
≤33
|
|
滤框数量
|
块
|
8
|
9
|
11
|
13
|
15
|
17
|
19
|
|
滤板数量
|
块
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
|
滤纸规格
|
mm
|
234
|
234
|
234
|
300
|
300
|
300
|
300
|
|
板框规格
|
mm
|
224
|
224
|
224
|
280
|
280
|
280
|
280
|
|
功 率
|
KW
|
1.1
|
1.1
|
1.5
|
3.0
|
3.0
|
4.0
|
5.0
|
|
进口管径
|
吋
|
1”
|
2”
|
|
出口管径
|
吋
|
3/4”
|
1.5”
|
|
外形尺寸
|
Mm
|
950*430*705
|
1070*490*800
|
