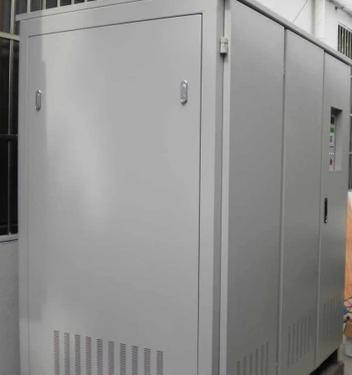

大功率矿用牵引整流器
型号：AODD-WYQ
一、矿用牵引电源，牵引整流器，主要用于48V、72V、100V、250V、550V小型工矿电机车供电，也可作为一般工业直流电源，本产品过流跳闸后能自动合闸。
2．基本使用条件
⑴安装于户内通风良好处；
⑵海拔高度不超过1000米；
⑶使用环境温度为－20～＋40℃；
⑷当环境温度为35℃时，空气相对湿度不大于97％；
⑸无导电尘埃及强烈破坏金属和绝缘的腐蚀气体场所；
⑹无爆炸及易燃气体的场所；
⑺无剧烈震动和冲击，并且于垂直面的倾斜度不超过5°的场所。
二、技术数据
1、WYQ系列产品主要电气参数
|
序号
|
型号规格
|
交流输入
|
直流输出
|
|
相数(￠)
|
电 压(V)
|
频率(Hz)
|
额定电压(V)
|
额定电流(A)
|
额定容量(KW)
|
|
1
|
DL19-WYQ-100/275
|
三相
|
380
|
50
|
48
|
100
|
4.8
|
|
2
|
DL19-WYQ-200/275
|
三相
|
380
|
50
|
48
|
200
|
9.6
|
|
3
|
DL19-WYQ-300/275
|
三相
|
380
|
50
|
48
|
300
|
14.4
|
|
4
|
DL19-WYQ-400/275
|
三相
|
380
|
50
|
48
|
400
|
19.2
|
|
5
|
DL19-WYQ-600/275
|
三相
|
380
|
50
|
60
|
600
|
36
|
|
6
|
DL19-WYQ-100/600
|
三相
|
380
|
50
|
60
|
100
|
6
|
|
7
|
DL19-WYQ-200/600
|
三相
|
380
|
50
|
60
|
200
|
12
|
|
8
|
DL19-WYQ-300/600
|
三相
|
380
|
50
|
60
|
300
|
18
|
|
9
|
DL19-WYQ-400/600
|
三相
|
380
|
50
|
72
|
400
|
28.8
|
|
10
|
DL19-WYQ-600/600
|
三相
|
380
|
50
|
72
|
600
|
43.2
|
|
11
|
DL19-WYQ-100/275
|
三相
|
380
|
50
|
110
|
100
|
11
|
|
12
|
DL19-WYQ-200/275
|
三相
|
380
|
50
|
110
|
200
|
22
|
|
13
|
DL19-WYQ-300/275
|
三相
|
380
|
50
|
110
|
300
|
33
|
|
14
|
DL19-WYQ-400/275
|
三相
|
380
|
50
|
110
|
400
|
44
|
|
15
|
DL19-WYQ-600/275
|
三相
|
380
|
50
|
220
|
600
|
132
|
|
16
|
DL19-WYQ-100/600
|
三相
|
380
|
50
|
220
|
100
|
22
|
|
17
|
DL19-WYQ-200/600
|
三相
|
380
|
50
|
220
|
200
|
44
|
|
18
|
DL19-WYQ-300/600
|
三相
|
380
|
50
|
600
|
300
|
180
|
|
19
|
DL19-WYQ-400/600
|
三相
|
380
|
50
|
600
|
400
|
240
|
|
20
|
DL19-WYQ-600/600
|
三相
|
380
|
50
|
600
|
600
|
360
|
2、 过负荷能力：输出过流过压时瞬时动作
3、 设备总效率：u≥90％
4、设备全功率因数：cosφ≥0.92
5、设备整流方式：三相桥式
6、冷却方式：自然冷却
7、耐压强度：交流回路、直流回路对地及交流回路与直流回路之间均应承受50Hz、1500V交流电压一分钟，而无击穿现象。
8、绝缘电阻：一次回路对地≥2MΩ、二次回路对地≥1MΩ，一次回路与二次回路之间≥2MΩ。
9、温升：（1）变压器绕组≤85℃（电阻法）
