产品介绍：
一、系统特点：

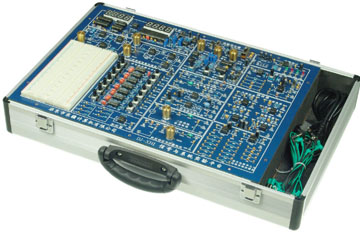

AOD-DJXH1型信号与系统实验仪是本公司专门为《信号与系统》课程而设计的，属普及型的一种,性价比高,实用性强,适用于各类高等院校教学实验使用,该实验仪具有如下特点：
1、紧扣教学大纲、内容简洁、重点突出：对“信号与系统”课程的大部分章节均提供有实验项目，使实验内容具有教学性和通用性，同时也使学生通过实验环节更透彻得掌握原理性的知识。
2、电路模块化设计：实验单元均以模块来划分，实验名称与模块名相对应。模块内的电路图在相应的位置画出，使实验者一目了然。
3、结构紧凑，性能稳定、可靠；
4、 提供了二块面包板，可自行设计实验电路，扩展性强。
二、系统组成
该实验箱由功能模块和实验模块共同组成。
功能模块：
1、电源输入模块：提供+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A的电源输出。
2、函数发生器模块：提供五种波形信号：正弦波、三角波、方波、矩形波、扫频信号。
信号的频率范围：8Hz—100KHz，分四个频段。
信号的频率、幅度、占空比和扫速匀可调。
3、频率计：四位数显，测量范围1Hz-300KHz，量程自动切换。
4、毫伏表：三位半数显，测量范围0～20V，频率范围0～100KHz。
5、自由实验区：提供二块面包板，可自行设计实验电路。
实验模块
1、基本运算单元与连续系统的模拟模块：提供运放、电阻、电容等元件。
2、信号的分解与合成模块：
3、一阶电路暂态响应模块
4、二阶电路传输特性模块
5、二阶网络状态轨迹模块
6、阶跃响应与冲激响应模块
7、抽样定理模块
8、模拟滤波器模块
9、二阶网络函数的模拟模块
10、系统时域响应的模拟解模块
三、实验项目
1、 基本运算单元实验
2、 阶跃响应与冲激响应实验
3、 连续时间系统的模拟实验
4、 有源、无源滤波器实验
5、 抽样定理与信号恢复实验
6、 二阶网络状态轨迹的显示实验
7、 一阶电路的暂态响应实验
8、 二阶电路的暂态响应实验
9、 二阶电路传输特性实验
10、 二阶网络函数的模拟实验
10、 矩形脉冲信号的分解实验
11、 矩形脉冲信号的合成实验
12、 谐波幅度对波形合成的影响实验
|
