多制式电视信号发生器 电视机性能比较测试 电视机视频增益灰度级检测仪
型号AODDL-868-4
868-4NTSC/PAL

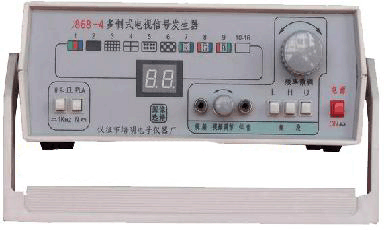

多制式电视信号发生器
我厂在多年生产PAL系列电脑存储型电视信号发生器的基础上，在全国首家研制并开发生产出AODDL-868-4型多制式电视信号发生器，以满足生产厂家及维修部门的需要。本机由单片机和彩色编码器，控制电路等组成，由软件产生PAL和NTSC制两种制式的十六种测试信号，图像清晰稳定，不受温度、湿度、电压的影响。
一、技术指标
1、电视制式：PAL、NTSC
2、行频：PAL制15625Hz；NTSC制15734.26Hz
3、场频：PAL制50Hz；NTSC制60Hz
4、彩色副载波：PAL制4.43361875MHz
NTSC制3.579545MHz
5、伴音信号：PAL制6.5MC1000Hz和电子音乐
NTSC制4.5MC1000Hz和电子音乐
6、视频输出：1Vp－p
7、射频输出：1－50CH;L频端1-5，H频端6-12，U频端13-50
8、射频幅度＞75db
9、电源供给：180－240V交流50Hz
10、外形尺寸：203X220X75塑料标准机箱
11、重量：1Kg
12、功率：＜8W
二、图像功能
八级竖彩条：用来校整电视机总的性能，进行比较测试；检查显像管的
激励，以及对色付载波的抑制度，对黑白电视机可检查，视频增益和灰度级。
2、黑场：供测量电视发射机的发射功率用。
3、中心十字线：调整电视机的帧幅和行幅，以及图形几何失真。
4、格子和方格：调整帧，行线性，使图形四个角的方格和中心的方格同等
大小，且为正方形。
5、点子：调整聚焦使之点子越小，则清晰度越高。
6、白场：调白平衡用。
7、红场：检查色纯度和测红电子枪。
8、绿场：检查色纯度和测绿电子枪。
9、蓝场：检查色纯度和测蓝电子枪。
10、伴音：用来校对和检查伴音通道。
11、1Vp－p视频输出：检查视频信号。
三、使用方法
拉出天线，打开电源，选择适当的频段和电视接收机相应的频段，细调频率旋钮，直到收到稳定的图形，根据需要选择所需的测试图形。
注：当开机后数码管显示出现“日”字样时，是本机电源插座接触不良，应将本机电源关断，等5秒钟后，重新开机，同时请检查电源电压是否过低。
