高频信号发生器 数显高频信号发生器 连续波调幅调频信号发生器
型号AODDL-052

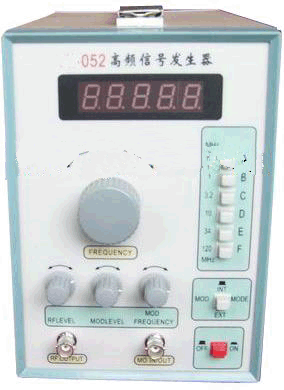

AODDL-052高频信号发生器
技术和使用说明书
一、概述
AODDL-052数显高频信号发生器,提供频率从100KHz—120MHz的连续波,调幅和调频信号。输出电平从-19dbuv-99dbuv,三次谐波为360MHz,能产生信号发射,输出的频率为五位数字显示,固频率显示直观,适用于教学和科研生产单位使用,频率显示精度高。
二、技术条件
(1)频率:100KHz—120MHz分六档
A档100KHz—300KHz
B档300KHz—1MHz
C档1MHz—3.2MHz
D档3MHz—10MHz
E档10MHz—35MHz
F档32MHz—120MHz
(2)射频:RF输出-19dbuv-99dbuv
(3)输出阻抗:50Ω
(4)显示方式为五位数字显示
(5)调制方式:AMFM
(6)调制深度AM0-50%
(7)内调制信号200Hz—1500Hz
(8)外调制输入AM20Hz—10K
(9)调幅失真≤1%;FM400Hz
(10)频偏为22.5KHz,1000周时为75KHz
(11)音频输出:>2V
(12)失真度0.3%
(13)音频频率:200Hz—1500Hz
(14)电源:50Hz10W220V±10%
(15)体积:270(长)x200(高)x140(宽)mm
(16)重量:1Kg
三、使用方法
(1)接上电源,按下电源开关(ON)
(2)按下频率选择键,A、B、C、D、E、F某一档
(3)调节旋钮(FREQUENCY)到所需要的频率(由LED显示器直接显示)
(4)需要加内外调制,按MOD.MODE
(5)调节MOD.FREQUENCY到所需的频率(200—1500Hz)
(6)调节MOD.LEVEL到所需的调制深度
(7)调节RFLEVEL到所需要的载频幅度。
四、随机附件
(1)电源线一根
(2)RF输出线一根
(3)调制输出、输入一根
(4)技术和使用说明书一份
