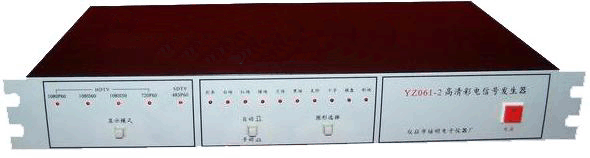

高清信号发生器 高清彩色电视信号发生器 高清晰度彩色信号源
型号AODDL-061-2
一、概述
AODDL-061-2高清彩色电视信号发生器，是我厂为了适应我国高清彩电迅猛发展的市场需求而研制的。它是采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。
它有着图象清晰、时序精确（图形中心和边框可精确定位到一个像素）、采样率高（74.25MHZ和148.5MHZ）、色彩准确（每一种基色采样8位，三基色共24位）、具有十种显示图形和五种显示模式、两种信号格式（VGA、YpbPr）接口输出、图形选择有“自动”和“手动”两种方式等特点。
它可供彩电生产厂家作生产、调试、检测之用；也可以供家电商场作产品验收、产品展示之用；还可以供家电维修部门作检测维修之用。
二、技术指标
1：显示模式（高清四种、标清一种）
①1920×1080P60（参考SMPTE274M，SMPTE294M，SMPTE260M）
②1920×1080I60（参考SMPTE274M，SMPTE294M，SMPTE260M）
③1920×1080I50（参考SMPTE274M，SMPTE294M，SMPTE260M）
④1280×720P60（参考ITU-RBT，709/SMPTE296M）
标清（DVD）
⑤720×483P60（参考ITU-RBT。1358）
2：显示图象共10幅（其中720×483P60无⑨）
①彩条（75/0/75/0）
②白光栅（75）
③红光栅（75）
④绿光栅（75）
⑤蓝光栅（75）
⑥黑光栅
⑦12级阶梯
⑧十字中心及显示幅值（90、95、100）
⑨四阶棋盘
⑩彩色棋盘
3：扫描、信号格式及参照标准
①高清扫描同步为双极三电平，参照（SMPTE相关标准及有关国标）
②标清扫描同步为单极性负极电平
③VGA信号（R、G、B、H、V），为标准VGA电平1V-pp
④YpbPr信号（参照ITU以及国家SJ/T相关标准）标准彩条信号为1Vp-p。
⑤YpbPr由R、G、B信号变换，4、4、4采样。变换参照相关国标的编码公式。
⑥高清显示模式为16：9显示，像素比为1：1
⑦标清显示模式为4：3(非方型像素)：
SMPTE274M扫描系统参数
|
采样率MHz
|
显示模式
|
水平扫描频率
频率KHz
|
垂直
扫描
频率
Hz
|
扫
描
格
式
|
每全行采样
点
|
每行有效
像素
|
每帧采样
行
|
每帧
有效
行
|
|
148．5
|
1080P60
|
67．5
|
60
|
1：1
|
2200
|
1920
|
1125
|
1080
|
|
74．25
|
1080I60
|
33．75z
|
60
|
2：1
|
2200
|
1920
|
1125
|
1080
|
|
74．25
|
1080I50
|
28．125
|
50
|
2：1
|
2640
|
1920
|
1125
|
1080
|
|
74．25
|
720P60
|
45
|
60
|
1：1
|
1650
|
1280
|
750
|
720
|
|
SMPTE293M扫描系统参数
|
|
27*
|
483P60*
|
31．469
|
60
|
1：1
|
858
|
720
|
525
|
483
|
4：信号输出接口：
①HDTV分量输出：有Y、Pr、Pb三个分量输出端子。
②VGA信号输出：有15针D型VGA输出端子。
5:信号输出幅度：
①信号输出幅度的最大峰--峰值为1Vp-p。
6：供电电压：交流220V±5%
7：机箱尺寸：2.5U
8：重量：2.5Kg
三、使用方法
1、显示模式切换键：按动一次模式切换一次（由机箱面板发光管与图示指示）。
2、显示图象切换键：按动一次图象切换一次（由机箱面板发光管与图示指示）。
3、图象自动切换与手动切换键：按入为手动，弹出为自动。自动图象切换（间隔10秒）。
4、仪器与高清彩电的连接：
用随机附上的三根视频电缆将HDTV输出端按照Y、Pr、Pb与高清彩电
Y、Pr、Pb的输入端一一对应相连。
5、选择显示模式：
根据高清彩电所支持的显示模式，选择好仪器相应的显示模式，例如
720P60（我国有些高清彩电标注720P50或者1080I50的实际上是支持720P60或者1080I60的）
6、选择好图形切换方式：
根据需要，选择好图形切换方式，如“手动”。
7、先开启本仪器的电源，再开启高清彩电的电源，用电视机的遥控器选择到HDTV（或DVD）输入方式中的Y、Pr、Pb模式后，即可出现明亮清晰的图象，并根据需要选择合适的图形样式。
四、注意事项
1、由于我国目前有关VGA标准中只支持到1080I60，并不支持1080P60，当采用VGA输出连接形式且选用1080P60模式时，出现图象幅度变大和卷边现象则属正常。
2、请不要把本机的Y、Pr、Pb输出端连接到普通彩色电视机的Y、Cr、Cb色差分量输入端上，否则会因行频过高而出现不可预计的后果。
3、为方便用户使用，本机前后面板均装有HDTV分量输出和VGA输出端子，但同种输出端子只能使用一个，否则会因阻抗不匹配而影响效果。
五、随机附件
1、电源线一根。
2、HDTV分量输出线三根。
