商品详情
大电流发生器
型号:AODD-TKDF
一、 主要技术参数:
大电流发生器主要性能指标
1.输入电源:AC:220V-25A,50Hz
2.输出电流:AC:i000A.5V或500A.IOV
3.输出电流波形失真度:≤5%
4.4.1/2 LCD数字显示,量程:O~i000A,分辨率:0.1A,
精度:±0.5%
5.使用环境:温度—10-40~C,相对湿度<80%
6.体积:402X232X245mm’
7.重量:30Kg

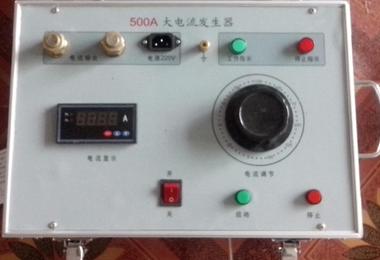

三、大电流发生器面板及功能
1.大电流输出端子
2.电源指示信号灯
3.电源输入接线柱:AC:220V电源由此输入。
4.接地接线柱,为使用安全,使用的·应将此接线柱接地
5.4.1/2 LCD数字显示电流表。
6.电流输出按钮,按下此按钮,大电流输出,输出指示灯亮。
7.电流切除按钮,按下此按钮,大电流切除,输出指示灯灭。
8.大电流调节旋钮。
9.电流表检定调整孔,在需要对表计进行计量检定时用,在检定时,只要将孔的园封贴挑起,便可用小型的一字起或
钟表起子进行调整,调整后将园封贴复原。
四、大电流发生器工作原理
电路如图所示,AC:220V电源由X,—X,输入,由TY调压器调节,K1控制,T升流器升流,由Xl~X。通过电流表A输出大电流。当两组线圈并联输出时,能输出i000A电流,最大空载电压5V:当两组线圈串联输出时,能输出500A电流,最大空载电压lOV。
五、注意事项
1.本试验器输入电源电缆截面应大于2mm2,大电流输出连接电缆截面
应大于lOOmm2,并尽量缩短输出连接电缆长度。
2.只要能达到输出电流要求。尽量使用并联输出。
3.应避免长时间连续输出。
4.为使用安全,应将接地端子可靠接地。
产品目录表
大电流试验器类
二、大电流发生器使用环境:
1、 工作电源:220V或380V ±10% 50HZ
2、 环境温度:—10℃—40℃
3、 产品周围应无严重影响变压器绝缘的气体蒸气,化学性沉积灰尘、污垢及其它爆炸性介质的场所。
三、大电流发生器使用方法及注意事项:
1、 仪器必须有良好接地。
2、 接通电源,打开开关,红色指示灯亮,此时升流器等待升流。
3、 顺时针均匀旋转调压器,注意操作台上输出电流指示直到所需的大电流。
4、 试验过程中,一旦发现不正常现象,应立即切断电源,查明原因后再进行试验。
5、 试验完毕,必须将调压器回零,按空气开关切断电源,切断工作电源,方向拆除试验接线,以保证安全。
四、大电流发生器注意事项:
1、 新安装和长时间不用的时,运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻,其电阻值不低于0.5兆欧时,方可使用。
2、 使用中升流变压器和操作台必须可靠接地,以保证安全。
3、 使用时应缓慢均匀升流,搬运时应避免过大的震动。
4、 调压器与电刷接触表面应保持清洁,视情况有90%酒精蘸棉纱擦拭干净。
5、 本设备应置于清洁、通风、干燥和室内保存。
五、大电流发生器设备成套性:
1、 升流器主机 一套
2、 产品合格证 一份
3、 产品使用说明书 一份
大电流发生器
型号:AODD-TKDF
一、 主要技术参数:
大电流发生器主要性能指标
1.输入电源:AC:220V-25A,50Hz
2.输出电流:AC:i000A.5V或500A.IOV
3.输出电流波形失真度:≤5%
4.4.1/2 LCD数字显示,量程:O~i000A,分辨率:0.1A,
精度:±0.5%
5.使用环境:温度—10-40~C,相对湿度<80%
6.体积:402X232X245mm’
7.重量:30Kg
三、大电流发生器面板及功能
1.大电流输出端子
2.电源指示信号灯
3.电源输入接线柱:AC:220V电源由此输入。
4.接地接线柱,为使用安全,使用的·应将此接线柱接地
5.4.1/2 LCD数字显示电流表。
6.电流输出按钮,按下此按钮,大电流输出,输出指示灯亮。
7.电流切除按钮,按下此按钮,大电流切除,输出指示灯灭。
8.大电流调节旋钮。
9.电流表检定调整孔,在需要对表计进行计量检定时用,在检定时,只要将孔的园封贴挑起,便可用小型的一字起或
钟表起子进行调整,调整后将园封贴复原。
四、大电流发生器工作原理
电路如图所示,AC:220V电源由X,—X,输入,由TY调压器调节,K1控制,T升流器升流,由Xl~X。通过电流表A输出大电流。当两组线圈并联输出时,能输出i000A电流,最大空载电压5V:当两组线圈串联输出时,能输出500A电流,最大空载电压lOV。
五、注意事项
1.本试验器输入电源电缆截面应大于2mm2,大电流输出连接电缆截面
应大于lOOmm2,并尽量缩短输出连接电缆长度。
2.只要能达到输出电流要求。尽量使用并联输出。
3.应避免长时间连续输出。
4.为使用安全,应将接地端子可靠接地。
产品目录表
大电流试验器类
二、大电流发生器使用环境:
1、 工作电源:220V或380V ±10% 50HZ
2、 环境温度:—10℃—40℃
3、 产品周围应无严重影响变压器绝缘的气体蒸气,化学性沉积灰尘、污垢及其它爆炸性介质的场所。
三、大电流发生器使用方法及注意事项:
1、 仪器必须有良好接地。
2、 接通电源,打开开关,红色指示灯亮,此时升流器等待升流。
3、 顺时针均匀旋转调压器,注意操作台上输出电流指示直到所需的大电流。
4、 试验过程中,一旦发现不正常现象,应立即切断电源,查明原因后再进行试验。
5、 试验完毕,必须将调压器回零,按空气开关切断电源,切断工作电源,方向拆除试验接线,以保证安全。
四、大电流发生器注意事项:
1、 新安装和长时间不用的时,运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻,其电阻值不低于0.5兆欧时,方可使用。
2、 使用中升流变压器和操作台必须可靠接地,以保证安全。
3、 使用时应缓慢均匀升流,搬运时应避免过大的震动。
4、 调压器与电刷接触表面应保持清洁,视情况有90%酒精蘸棉纱擦拭干净。
5、 本设备应置于清洁、通风、干燥和室内保存。
五、大电流发生器设备成套性:
1、 升流器主机 一套
2、 产品合格证 一份
3、 产品使用说明书 一份
