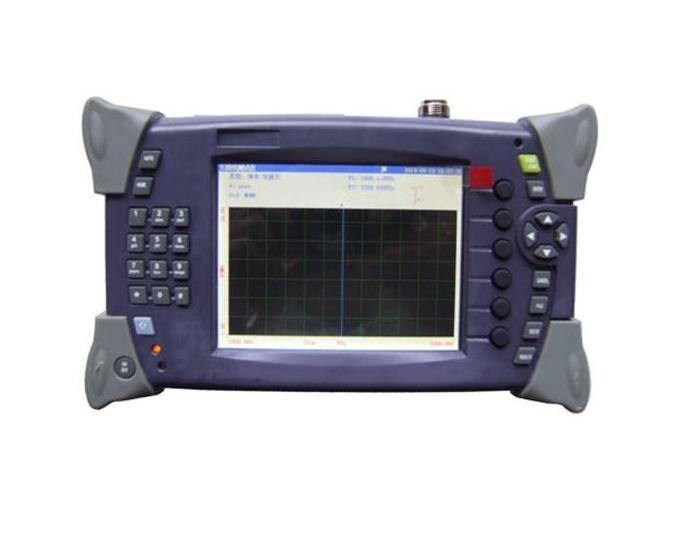

RY-L8800天馈线测试仪
天馈线测试仪是测试基站天线和馈线的驻波比和匹配性的一种专用仪表，也叫驻波比测试仪。它涵盖了驻波比测试、故障定位、电缆损耗测试功能。主要用于各种通信基站天馈线系统的测试，包括集群、GSM、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA等。天馈线测试仪采用先进的射频电路与数字电路混合集成设计技术、数字化中频处理技术等新技术，具有测量速度快、测量精度高、体积小、重量轻等优点，可对驻波比、回波损耗、特性阻抗和相位进行测试，对故障点精确定位。
在天馈线系统安装、调试及日常维护时，手持式天馈线测试仪可帮助用户快速评估传输线和天线系统的状况，提高运行基站的维护效率，加快新基站的安装调试进程。同时可用于科研、教学、生产中对射频器部件的反射参数测试
1、产品功能
Ø 驻波比(VSWR)和回波损耗(Return Loss)
提供标准的驻波比和回波损耗测试功能，为精确测试天馈线系统指标提供保证，是衡量天馈线系统的重要依据
Ø 电缆损耗(Cable Loss)
电缆损耗测试能精准完成馈线传输插入损耗测试，并自动根据测试数据得到馈线系统的平均损耗结果
Ø 故障定位(DFT)
故障定位是排查系统定位故障的重要手段，故障定位测量采用快速傅立叶变换技术将频域数据变换到时域，实现对距离的精准分析。
Ø 单端口校准
采用开路器，短路器，负载进行校准，消除源失配误差，方向性误差和接收机频响误差，然后可以进行精确的矢量测量
2、技术指标
|
频率范围
|
600MHz～4GHz
|
|
频率分辨率
|
1kHz
|
|
频率精度
|
5ppm
|
|
方向性
|
≥42dB
|
|
源匹配
|
≥31dB
|
|
抗干扰能力
|
信道（＋17dBm）/频率（－5dBm）
|
|
扫描时间
|
2ms/频点
|
|
回波损耗范围
|
0.00-55.00dB，分辨率：0.01dB
|
|
驻波比范围
|
0.00-65.00，分辨率：0.01
|
|
电源适配器
|
交流电源： 220V（1±10％），50Hz（1±5％）
|
|
内置电池
|
工作时间：>4小时
|
瑞研RY-L8800天馈线测试仪
天馈线测试仪是测试基站天线和馈线的驻波比和匹配性的一种专用仪表，也叫驻波比测试仪。它涵盖了驻波比测试、故障定位、电缆损耗测试功能。主要用于各种通信基站天馈线系统的测试，包括集群、GSM、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA等。天馈线测试仪采用先进的射频电路与数字电路混合集成设计技术、数字化中频处理技术等新技术，具有测量速度快、测量精度高、体积小、重量轻等优点，可对驻波比、回波损耗、特性阻抗和相位进行测试，对故障点精确定位。
在天馈线系统安装、调试及日常维护时，手持式天馈线测试仪可帮助用户快速评估传输线和天线系统的状况，提高运行基站的维护效率，加快新基站的安装调试进程。同时可用于科研、教学、生产中对射频器部件的反射参数测试
1、产品功能
Ø 驻波比(VSWR)和回波损耗(Return Loss)
提供标准的驻波比和回波损耗测试功能，为精确测试天馈线系统指标提供保证，是衡量天馈线系统的重要依据
Ø 电缆损耗(Cable Loss)
电缆损耗测试能精准完成馈线传输插入损耗测试，并自动根据测试数据得到馈线系统的平均损耗结果
Ø 故障定位(DFT)
故障定位是排查系统定位故障的重要手段，故障定位测量采用快速傅立叶变换技术将频域数据变换到时域，实现对距离的精准分析。
Ø 单端口校准
采用开路器，短路器，负载进行校准，消除源失配误差，方向性误差和接收机频响误差，然后可以进行精确的矢量测量
2、技术指标
|
频率范围
|
600MHz～4GHz
|
|
频率分辨率
|
1kHz
|
|
频率精度
|
5ppm
|
|
方向性
|
≥42dB
|
|
源匹配
|
≥31dB
|
|
抗干扰能力
|
信道（＋17dBm）/频率（－5dBm）
|
|
扫描时间
|
2ms/频点
|
|
回波损耗范围
|
0.00-55.00dB，分辨率：0.01dB
|
|
驻波比范围
|
0.00-65.00，分辨率：0.01
|
|
电源适配器
|
交流电源： 220V（1±10％），50Hz（1±5％）
|
|
内置电池
|
工作时间：>4小时
|
