一、        产品简介

在移动网络通信中，无线网络的运行质量与天馈系统的运行质量密切相关；基站天线的众多参数对基站的电磁覆盖有决定性的影响，这些参数包括：海拔、位置、俯仰角、方位角等。

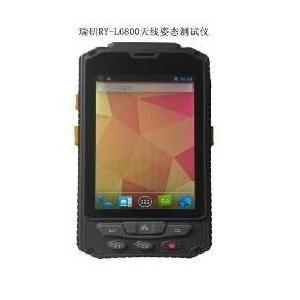

传统的检测方式是依靠人力使用机械罗盘、GPS测试仪以及坡度测试仪等完成测量，测试过程中面临诸多问题：需要携带众多仪器，测试流程繁琐，耗时费力，精度低，人为因素误差大等，针对这一现状，一款高精度智能姿态测试仪便应运而生，它由瑞研公司独立自主研发和生产。



一、           产品特色

1)        简便快捷的一键式测量：替代传统分离的测量工具（皮尺、坡度仪、机械罗盘、GPS测量仪），一键实现天线工程参的精确测量

2)        避免人为误差的产生：传统测量过程中有太多的人为因素可能造成误差，比如：保持机械罗盘的水平，保证天线、标尺和罗盘镜面平分线的三点一线，检查天线的刻度标记等，而采用姿态测试仪可以避免这些误差的产生，且重复性好

3)        数据可追溯性好：测试完毕，通过GPRS或者WiFi网络将测量数据备案

4)        高精度：内置的高精密传感器可以获取高精度的方位角、俯仰角、横滚角、海拔、经纬度

5)        后端管理平台：与改仪表配套的后端管理平台可以对测量数据统一管理，最终实现对天线，设备和测试人员的统一管理。

6)        本产品是GSM/TD-SCDMA/CDMA2000/WCDMA/LTE等通信网络建设中基站维护或网络覆盖优化的专业生产作业用仪表

7)        配置大容量存储卡，可存储高达3万条测量数据

8)        安全性设计：军工三防，仪表边沿嵌有防滑软胶条，防掉落，人体工程学设计适合单手抓握



二、           仪表功能

1)        一键测试：自动测试海拔、经纬度、方位角、横滚角、俯仰角

2)        历史数据回放：按照测试人员、站点名称、测试时间浏览并显示历史测量数据

3)        数据上传：自动连接网络，上传数据至后端管理服务平台

4)        配置管理：支持远程数据管理平台接入参数如域名、端口的配置

三、           技术参数

参数项	明细
处理器	Cortex A9 1.2GHZ双核
内存	1G
显示屏	4.3寸IPS屏，分辨率：800x400, 高清全视角
触摸屏	支持多点电容触摸
方位角	灵敏度：0.01°,精度：<0.3°
俯仰角	灵敏度：0.01°,精度：<0.3°
横滚角	灵敏度：0.01°,精度：<0.5°
海拔	<10米
经纬度	<1秒
存储容量	4G MICRO SD卡，最大支持32G
接口	miniUSB
电池容量	4100mAH，待机时间大于150小时
传输方式	数据、短信、WiFi
重量	小于300克
防护	军工三防性能
外形尺寸	148（长）×77.5（宽）×27（厚）±2 mm
温度范围	-20℃~50℃
防护等级	IP65



四、           配置清单

序号	品名	数量	备注
1	姿态测试仪	1
2	锂电池	1	4100毫安时
3	USB线	1
4	充电头	1
5	挂绳	1
