地面漏泄通讯主机 矿用漏泄人车信号
型号AODD-KTL12
主机可实现随时接收、发射无线信号。能够接收打点信号（DTMF码），通过对DTMF码解码使数码管计数和控制接点输出。
防爆型式：矿用本质安全型。
防爆标志：ExibI
产品型号编制含义：
使用环境条件：
a）大气压力：80～106kPa；
b）环境温度：0℃～+40℃；
c）空气相对湿度不大于95%（+25℃）；
d）在具有甲烷和煤尘爆炸性气体混合物的危险场所；
主机应能承受的最恶劣的贮运条件：
a)高温：+60℃；
b)低温：-40℃；
c)平均相对湿度：≤95%（+25℃）；
d)振动：加速度50m/s2；
e)冲击：峰值加速度500m/s2

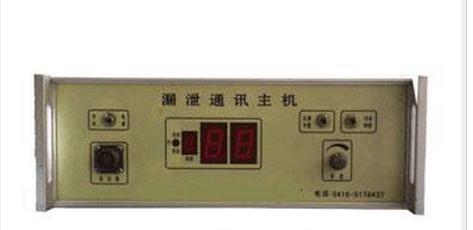

1、电源开关2、发射、接收指示3、数码显示-暗井主机：左侧保留上次打点次数，右侧显示当前打点次数；地面主机：指示灯亮代表发射或接收工作状态，小数码管显示主机工作频率，大数码管左侧保留上次打点次数，右侧显示当前打点次数。4、内置、外置-内、外置扬声器转换开关5、对讲、转接-对讲位置实现主机和手机之间互相联络，此时手机之间不能联络；转换位置实现所有手机之间互相联络，同时主机可监听，但主机和手机之间不能通话6、内置扬声器-设置在机器内部的扬声器7、铭牌8、保险丝9、电源插座–如果是地面主机直接接交流127V或220V；如果是暗井主机，接到KDW127/12矿用隔爆兼本安型电源的12V输出端10、天线插座-接漏泄电缆11、接点输出-外接灯、铃显示12、音频转换（扬声器）-接外置扬声器13、线路板14、音量调解15、面板16、送话器
技术特性
基本性能
a)工作方式：异频单工或异频双工
b)调制方式：调频
c)天线阻抗：75Ω
发射技术参数
a)工作频率：Ⅰ信道48.88MHZⅡ信道48.942MHZ
Ⅲ信道49.29MHZⅣ信道48.516MHZ
b)载波输出功率：150mW～500mW
c)调制灵敏度：≦25mV
d)调制音频率失真：≦10%
e)调制限制：7KHz
f)工作电流：≦200mA
接收技术参数
a)工作频率：Ⅰ信道34.85MHZⅡ信道34.95MHZ
Ⅲ信道35.05MHZⅣ信道34.75MHZ
b)灵敏度：≦1.2uV
c)音频输出功率：不超过300mW/8Ω（音量可调至80mW）
d)音频失真：≦10%
e)接点输出电压：低电平DC0V，高电平DC8-13V（拉电流100mA时）
f)静态工作电流：≦100mA
g)工作电流：≦260mA
双工工作技术参数
a)双工载波输出功率：150mW～500mW
b)双工调制灵敏度：≦25mV
c)双工接收灵敏度：≦1.5μV
d)双工音频输出功率:不超过300mW/8Ω（音量可调至80mW）
e)最大工作电流：≦360mA
功能：a)能够发射和接收无线信号
b)能够接收打点信号，通过对DTMF码调制的载波信号进行解码使数码管计数和控制接点输出。
供电:a)暗井型式K17-KTL12-Z漏泄通讯主机采用KDW127/12矿用隔爆兼本安型电源就近供电,供电电压:DC12.5V.
b)地面井型式K17-KTL12-Z漏泄通讯主机采用交流AC127V或AC220V直接供电，出厂时设置为AC127V。
