电路硬件平台的基本组成

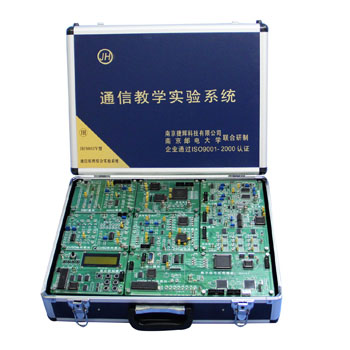

AOD-JH50014通信原理实验系统由函数信号源模块、PCM/PAM模块、复接/解复接模块、线路编/解码及锁相环模块、CVSD编/解码模块、FPGA与DSP初始化模块、数字信号处理模块、AD/DA与调制/解调模块以及显示控制模块（人机界面）等9个基本功能模块组成，学生通过自行连接信号线贯通各基本模块，构建完整的通信系统，检验和调整各个关键点的信号，可大大加深对现代通信系统概念和结构的理解。
在本系统中，包含两套不对称的传输信道，这样做的目的是为了尽可能多的涵盖通信传输系统各方面的技术：
（1）主要体现无线信道传输技术的传输信道，信号流程为：模拟函数信号源→CVSD话音编码（或误码仪的码型信号发生器）→数字调制→信道→数字解调→CVSD话音译码→示波器显示（或误码仪的误码检测器）。
（2）主要体现有线信道传输技术的信号支路，信号流程为：模拟函数信号源→PCM话音编码→信道复接→线路编码（HDB3/CMI）→线路译码→信道解复接→PCM话音译码→示波器显示。
函数信号源模块输出正弦波和方波，TPAO1S、TPAO2S分别为输出端口，VS102调节方波输出大小，调节范围：0～5V。VS103调节正弦波输出大小，调节范围：0～5V；信号输出有高低两个频段：JS01跳线插入、JS02跳线不插输出高频信号，输出信号频率范围20KHz～350KHz；JS01跳线不插、JS02跳线插入，输出低频信号，输出信号频率范围300Hz～2KHz。
|
