商品详情

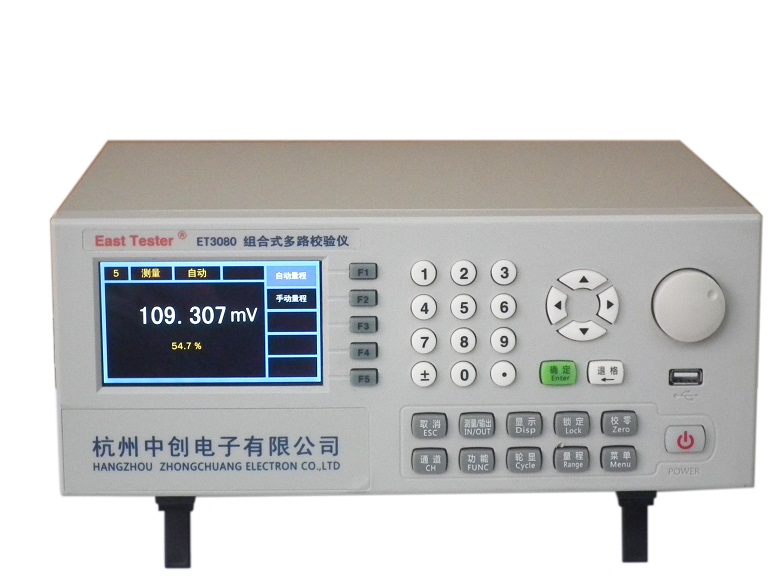

AOD-ET3080主机特点：
1. 显示屏：4.3英寸彩屏（分辨率480*272）。
2. 支持的信号模块数量：8路，相互全隔离。
3. 显示方式：单路、2路、4路、8路可选，支持循环显示（间隔时间可设）。
4. 输出方式：同时支持键入值、光标移位和旋钮调节三种形式。
5. 支持%显示。
6. 支持历史数据图形显示。
7. 支持最大值、最小值、平均值显示。
8. 支持测量值锁定。
9. 支持步进、阶跃、斜坡、定点输出等方式。
10. 友好的人机互动界面，便捷的操作方式；主机软件可由客户自行升级。
11. 提供多种接口函数，支持客户的二次开发。
12. 数据记忆功能：多达10000组的数据存贮记忆功能。
13. 支持模块间逻辑条件反应，响应速度：100ms，与外部I/O口的响应速度：20µs。
14. 通信方式：标准配置RS232、LAN、USB，可选配置GPIB，通信协议免费提供。
15. 供电方式：220 V.AC
10%，50HZ，可选100/110V.AC
10%（订货时说明）。
16. 主机功耗：单机5W，使用USB功能时为10W。
17. 信号模块允许最大功耗：单路模块最大10W，8路信号模块合计最大20W。
信号模块技术指标：（所有端口支持220V.AC误接、36V.DC误接，短路自恢复功能）
|
模块名称
|
型号
|
功能
|
量程范围（分辨率）
|
精度（读数%+量程%）
|
最大功耗
|
|
电流测量输出模块
|
30P01
|
电流输出
|
0～30 mA（0.0001 mA）
|
0.05+0.005
|
2W
|
|
电流测量
|
-30mA～30 mA（0.0001 mA）
|
|
电流测量输出模块
|
30P02
|
电流输出
|
同“30P01”
|
0.02+0.005
|
2W
|
|
电流测量
|
|
电压电阻测量输出模块
|
30P03
|
电压测量
|
-200mV～200mV（0.001mV）
-2V～2V（0.00001V）
-10V～10V（0.0001V）
-100V～100V（0.001V）
|
0.05+0.005
|
1.5W
|
|
电压输出
|
-15mV～200mV（0.001mV）
0V～11V（0.0001V）
|
|
电阻测量
|
0～450Ω（0.001Ω）
420Ω～4500Ω（0.01Ω）
|
|
电阻输出
|
0～450Ω（0.001Ω）
420Ω～4500Ω（0.01Ω）
|
0.05+0.01
|
|
电压电阻测量输出模块
|
30P04
|
电压测量
|
同“30P03”
|
0.02+0.005
|
1.5W
|
|
, 电压输出
|
|
电阻测量
|
|
电阻输出
|
0.02+0.01
|
|
频率模块
|
30P05
|
频率测量
|
1~99.9999Hz（0.0001Hz）
100~999.999Hz（0.001Hz）
1k~9.99999kHz（0.01Hz）
10k~99.9999kHz（0.1Hz）
|
0.01+0.005
|
0.5W
|
|
频率输出
|
0~200.000Hz（0.001Hz）
0~2000.00Hz（0.01Hz）
0~20.0000kHz（0.1Hz）
|
0.01+0.005
|
|
多信号输出模块
|
30P06
|
电压输出
|
-15mV～200mV（0.001mV）
0V～11V（0.0001V）
|
0.05+0.005
|
2W
|
|
电流输出
|
0～30 mA（0.0001 mA）
|
|
电阻输出
|
0～450Ω（0.001Ω）
420Ω～4500Ω（0.01Ω）
|
0.05+0.01
|
|
频率输出
|
0~200.000Hz（0.001Hz）
0~2000.00Hz（0.01Hz）
0~20.0000kHz（0.1Hz）
|
0.01+0.005
|
|
多信号测量模块
|
30P07
|
电压测量
|
-200mV～200mV（0.001mV）
-2V～2V（0.00001V）
-10V～10V（0.0001V）
-100V～100V（0.001V）
|
0.05+0.005
|
1W
|
|
电流测量
|
-30mA～30 mA（0.0001 mA）
|
|
电阻测量
|
0～450Ω（0.001Ω）
420Ω～4500Ω（0.01Ω）
|
|
频率测量
|
1~99.9999Hz（0.0001Hz）
100~999.999Hz（0.001Hz）
1k~9.99999kHz（0.01Hz）
10k~99.9999kHz（0.1Hz）
|
0.01+0.005
|
|
热工多信号输出模块
|
30P08
|
电压输出
|
同“30P06”，增加热电偶J、K、T、E、R、S、B、N，热电阻Pt100、Pt1000、Cu50、Cu100温度表格
|
0.05+0.005
|
2W
|
|
电流输出
|
|
电阻输出
|
0.05+0.01
|
|
频率输出
|
0.01+0.005
|
|
热工多信号测量模块
|
30P10
|
电压测量
|
同“30P07”，增加热电偶J、K、T、E、R、S、B、N，热电阻Pt100、Pt1000、Cu50、Cu100温度表格
|
0.05+0.005
|
1W
|
|
电流测量
|
|
电阻测量
|
|
频率测量
|
0.01+0.005
|
|
I/O模块
|
30P12
|
I/O信号
|
8路开关量输入输出信号，响应时间<20µs
|
|
0.5W
|
|
电源输出模块
|
30P13
|
电源输出
|
3~50V可调,最大负载电流200mA
|
|
8W
|
|
多信号测量输出模块
|
30P14
|
30P06和30P07的所有功能组合
|
|
热工多信号测量输出模块
|
30P16
|
30P08和30P10的所有功能组合
|
|
函数信号发生模块
|
30P18
|
正弦波、方波、三角波、脉冲、噪声信号的输出
|
1、上述功能精度适用温度范围18~38℃。
2、上述功能中“电流输出”均支持有源、无源输出方式，20mA最大负载为1kΩ。
3、上述功能中“电流测量”均支持环路测量方式，回路电压24V
0.5V.
4、上述功能中“电阻测量”均支持三线、四线方式，支持通断测试。
5、上述功能中“频率测量”，测量灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：
方波，其他波形的误差需另加5个计数，可直接测量市电频率。
6、上述功能中“频率输出”，输出波形：方波，正弦波等，幅值0~10V可调。
7、上述功能中“电阻输出”，允许外界激励电流0.15~4mA。
8、上述功能中“电压输出”均支持容性负载。
9、温度补偿选配PT100热电阻（型号30A01），补偿精度0.2℃、补偿温度范围：-40℃～60℃。
10、信号板选型注意事项：信号板累加总功率应≤20W。
11、因信号采样板种类会随时增加，敬请关注本公司官网，以最新的发布为准。
热电偶、热电阻种类、精度表格
|
分度号
|
量程范围
|
分辨率
|
精度（℃）
|
|
J
|
-200℃～0℃
0℃～1200℃
|
0.1℃
|
1.0
0.7
|
|
K
|
-200℃～0℃
0℃～1370℃
|
0.1℃
|
1.2
0.8
|
|
T
|
-200℃～0℃
0℃～400℃
|
0.1℃
|
1.2
0.8
|
|
E
|
-200℃～0℃
0℃～950℃
|
0.1℃
|
0.9
0.7
|
|
R
|
-20℃～0℃
0℃～500℃
500℃～1750℃
|
0.1℃
|
2.5
1.8
1.4
|
|
S
|
-20℃～0℃
0℃～500℃
500℃～1750℃
|
0.1℃
|
2.5
1.8
1.5
|
|
B
|
600℃～800℃
800℃～1000℃
1000℃～1800℃
|
0.1℃
|
2.2
1.8
1.4
|
|
N
|
-200℃～0℃
0℃～1300℃
|
0.1℃
|
1.5
0.9
|
|
Pt100
|
-200℃～850℃
|
0.1℃
|
0.3
|
|
Pt1000
|
-200℃～650℃
|
0.1℃
|
0.15
|
|
Cu50
|
-50℃～150℃
|
0.1℃
|
0.5
|
|
Cu100
|
-50℃～150℃
|
0.1℃
|
0.25
|
定制服务
1. 提供特殊信号模块的定制；
2. 可提供模块管脚定义供用户自行开发信号模块；
3. 根据客户需要对面板按键或显示界面重新定义；
4. 根据客户需要开发上位管理软件，或多机间逻辑条件设置功能。
5、可根据客户需要添加新的热电偶、热电阻种类。
6、热电阻指标为四线制指标。
7、供电方式：220V.AC±10%，50Hz
8、产品尺寸：310mm＊140mm＊265mm
