商品详情

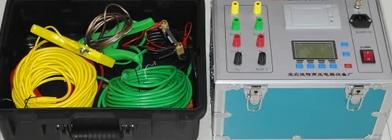

三相直流电阻测试仪
型号：AODD-ZGY-III
一、概述
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了本款直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
本款直流电阻测试仪，采用双电源结构，对有分接的变压器YN联接绕组，实现三相同时加电，测量系统采用独立三通道电流采样、独立三通道电压采样，同时测量并显示三相电阻值和三相不平衡率。大大缩短工作时间，解决了电力变压器各分接绕组直流电阻测试耗时长的问题，所需时间仅为传统方法的1/3。
二、安全措施
1、 使用本仪器前一定要认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、 仪表应避免剧烈振动。
5、 对仪器的维修、护理和调整应由专业人员进行。
6、 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
8、 在测试过程中，禁止移动测试夹和供电线路。
三、性能特点
1、 仪器输出电流大且自动选择电流操作简便。
2、 三通道测量，实时采集，同时测量三个电阻值，并计算三相电阻不平衡度。
3、 既可以三相同时测量，也可以按传统方式单通道测量，同时具备温度换算功能，使用方便。
4、 具有完善的保护电路，可靠性强。
5、 带不掉电万年历、时钟、80组数据存储、调阅、打印功能。
6、 可以设置电阻的相序、分接位置等打印信息。
7、 立式机箱结构，便于现场操作。
8、 具有音响放电报警，放电指示清晰，减少误操作。
四、技术指标
1、 输出电流： 自动选择电流（最大20A）
2、 输出电压：DC12V
3、 量程范围：0～100Ω
4、 准确度：0.2%±0.5μΩ
5、 最小分辨率：0.1μΩ
6、 工作温度：-20～40℃
7、 环境湿度：≤80%RH，无结露
8、 工作电源：AC220V±10%，50Hz±1Hz
9、 体积：长340mm宽240mm高260mm
10、 净重：10.3kg
