商品详情

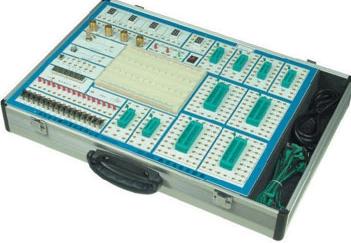

数字电路技术实验箱
型号：AODD-JD-SD1
产品说明：数字电路技术实验箱，可以完成高等院校“数字电路课程”的全部实验，适用于高等院校及各类职业技术学校的电子技术类教学。
产品介绍：
一、系统组成
1、电源：交流输入：220V±10% 、50Hz
直流输出：±12V/0.3A、 5V/2A
2、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
3、连续脉冲源：0～1MHz。
4、固定频率脉冲源6路，输出为TTL电平：1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。
6、六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz。
7、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。
8、十六位逻辑电平指示灯：指示灯亮表示高电平‘1’，指示灯灭表示低电平‘0’。
9、数码管显示：四位由七段LED数码管组成的BCD码译码显示电路，及1位七段LED数码管。供数字钟、日历等实验显示用。
10、逻辑笔，红色：高电平；绿色：低电平；橙色：高阻；
11、可变电位器4只，阻值分别1K，50K，100K，680K。
12、开放实验区，用于扩展实验、课程设计使用。
（1）提供40芯锁紧插座4只，20芯锁紧插座6只，可插8芯～40芯的种IC
（2）台湾产面包板三块，可接插电阻、电容、稳压管、二极管、三极管等元器件。
二、实验项目
1、门电路的逻辑功能及测试实验
2、组合逻辑电路（半加器、全加器及逻辑运算）实验
3、触发器实验（一） R-S、D、JK
4、触发器实验（二） 三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、A/D、D/A转换电路实验
14、时序电路应用实验
15、四路优先判决电路实验
16、智力竟赛抢答器实验
17、电子秒表实验
18、3位半直流数字电压表实验
19、数字频率计实验
20、拔河游戏机实验
21、随机存储器及其应用实验
22、8路抢答器电路设计实验
23、数字钟电路的设计实验
24、交通灯控制逻辑电路设计实验
25、汽车尾灯控制电路
26、篮球竞赛30S计时器
|
序号
|
型号
|
数量/件
|
|
1
|
74LS00
|
3
|
|
2
|
74LS07
|
1
|
|
3
|
74LS04
|
1
|
|
4
|
74LS10
|
1
|
|
5
|
74LS20
|
1
|
|
6
|
74LS54
|
1
|
|
7
|
74LS73
|
2
|
|
8
|
74LS74
|
1
|
|
9
|
74LS75
|
1
|
|
10
|
74LS86
|
1
|
|
11
|
74LS112
|
1
|
|
12
|
74LS139
|
1
|
|
13
|
74LS153
|
1
|
|
14
|
74LS175
|
1
|
|
15
|
74LS290
|
2
|
|
16
|
CD4043
|
1
|
|
17
|
CD4069
|
1
|
|
18
|
NE555
|
2
|
|
19
|
74LS125
|
1
|
|
20
|
CD4001
|
1
|
|
21
|
CD4011
|
1
|
|
22
|
74LS51
|
1
|
|
23
|
DA0832
|
1
|
|
24
|
AD0809
|
1
|
|
25
|
HC17741
|
1
|
|
26
|
74LS161
|
1
|
