详细介绍:
一、产品概述：

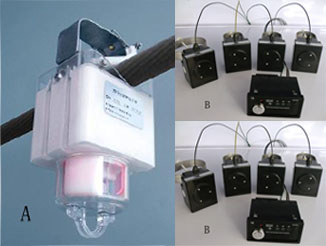

A.架空型故障指示器 AOD-NSA3100HL2-A :
AOD-NSA3100HL2-A是南京电研全新研发的八合一数字故障指示器（又称架空二遥故障指示器，架空“四遥”数字故障指示器），适用于110kV以下（含）中性点接地、不接地或者经消弧线圈接地系统的配电架空线路，准确检测线路接地、短路故障并给出翻牌和闪灯指示，同时预留智能电网故障定位、实时在线监测（监）控系统和配网自动化系统接口。除了接地故障检测、短路故障监测、翻牌指示、闪灯指示，还具有在线整定故障检测参数、从导线负荷电流感应自取电、电流电场温度测量、双向无线跳频通信等功能，共计八个主要功能。对于已经灌胶并安装到架空线路上的NSA3100HL2-A，可在杆子底下采用NSA3100HL2无线调试盒来设置（调整）故障检测参数，以及遥控指示器翻牌、复归。
B.数字故障指示器NSA3100HL2-C:
NSA3100HL2-C、2-E是南京电研全新研发的八合一数字故障指示器（又称电缆二遥故障指示器，电缆“四遥”数字故障指示器），适用于110kV以下（含）中性点接地、不接地或者经消弧线圈接地系统的电缆线路，准确检测线路接地、短路故障并给出自身闪灯和面板闪灯 指示，同时预留智能电网故障定位、实时在线监测（监）控系统和配网自动化系统 接口。除了接地故障检测、短路故障监测、闪灯指示，还具有在线整定故障检测参数、从导线负荷电流感应自取电、电流电 场温度测量、双向无线跳频通信等功能，共计八个主要功能。对于已经灌胶并安 装到电缆线路上的NSA3100HL2-C、2-E，可在杆子底下采用NSA3100HL2无线调试盒来设置（调整）故障检测参数，以及遥控指示器复归。
备注：带电缆头无线测温功能的NSA3100HL2-C型号为NSA3100HL2-TC。
二、产品功能特点：
◆ 自取电：采用特殊材料和核心技术，当导线负荷电流大于10A时即开始取电；当线路负荷大于30A时，正常工作和本地无线通讯完全不用后备锂电池的电量。
◆ 短路故障判据：采用速断过流两段式电流保护原理，同时检测线路运行状态，可有效抑制合闸、重合闸涌流以及反馈送电误动作，可在线调整参数，检测更灵敏可靠。也可设置为自适应负荷电流的过流突变判据。
◆ 接地故障判据：可监测三相电缆零序电流、单相暂态接地电流、电缆头对地感应电压的大小和变化，可在线调整参数，检测更灵敏可靠。根据现场需要，可检测不对称电流源发出的接地信号。
◆ 显示方式： LED闪烁，并可通过光纤接口和面板显示器异地显示。
◆ 复归方式：1～48h定时复归（在线可设置，默认9h），或者智能复归（抢修故障和恢复送电以后自动复归），或者本地/远方通过无线遥控复归。
◆ 电流电压测量： 远程实时监测单相电缆负荷电流、三相电缆零序电流、电缆头对地感应电压，可替代电流互感器和带电指示器。
◆ 导线测温【可选】：实时监测电缆的接头温度，可替代无线温度传感器。
◆ 通信方式：内嵌短距离双向无线跳频通信RF模块，通过数据采集器或无线中继器实现远程GPRS数据通信。
◆ 停电装卸：为安全起见，须停电安装。
◆ 防锈死设计：压线板采用不锈钢材料，不会与电缆“熔”为一体；卡线结构采用不锈钢导磁材料和防锈工艺设计。
◆ 防拒动设计：导磁回路采用大截面设计，导磁性能好，测量精度和灵敏度高。在农网线路小负荷电流、小突变电流场合也能正确指示，不拒动；在城网线路两相接地短路或者缓慢过流时也能灵敏启动。
◆ 防误动设计：防空载合闸涌流误动，防重合闸期间非故障分支误动。
三． 技术参数
1. 线路电压：任意
2. 负荷电流：0～100A；0～600A（默认）；0～1200A
3. 零序电流：0～60A
4. 导线直径：8～40mm（单相电缆）、80～160mm（三相电缆）
5. 最大接地阻抗：500Ω
6. 最大短路电流：40kA
7. 后备电源：8.5Ah/3.6V长寿命一次性锂亚电池（指示器）；2.4Ah/3.6V长寿命一次性锂亚电池（面板显示器）；
8. 取电功率：100uA～100mA/3.6V(对应一次负荷电流20A～600A)
9. 静态平均功耗：40uA/3.6V（指示器）；20uA/3.6V（面板显示器）
10. 动态平均功耗：60uA/3.6V（每分钟发送一次数据时）
11. 电流精度：±2%（负荷电流为100A时）或者±2A（负荷电流小于20A时）
12. 温度精度（可选）：-55～150℃，±1℃
13. 电缆头对地感应电压精度：0～1023LSB，线性度优于±5%
14. 通信频率（RF）：420～440MHz（64个独立信道自动跳频） ，通信距离（RF）：30～100m（灌胶以后，双向通信，自动跳频，11dBm发射功率）
15. 复位时间：1～48h(出厂前设定)，或者通过本地无线遥控复归
16. 可动作次数：3000
17. 防护等级：IP65
18. 重量：≤500g
19. 设计寿命：10年
详细介绍:
一、产品概述：
A.架空型故障指示器 AOD-NSA3100HL2-A :
AOD-NSA3100HL2-A是南京电研全新研发的八合一数字故障指示器（又称架空二遥故障指示器，架空“四遥”数字故障指示器），适用于110kV以下（含）中性点接地、不接地或者经消弧线圈接地系统的配电架空线路，准确检测线路接地、短路故障并给出翻牌和闪灯指示，同时预留智能电网故障定位、实时在线监测（监）控系统和配网自动化系统接口。除了接地故障检测、短路故障监测、翻牌指示、闪灯指示，还具有在线整定故障检测参数、从导线负荷电流感应自取电、电流电场温度测量、双向无线跳频通信等功能，共计八个主要功能。对于已经灌胶并安装到架空线路上的NSA3100HL2-A，可在杆子底下采用NSA3100HL2无线调试盒来设置（调整）故障检测参数，以及遥控指示器翻牌、复归。
B.数字故障指示器NSA3100HL2-C:
NSA3100HL2-C、2-E是南京电研全新研发的八合一数字故障指示器（又称电缆二遥故障指示器，电缆“四遥”数字故障指示器），适用于110kV以下（含）中性点接地、不接地或者经消弧线圈接地系统的电缆线路，准确检测线路接地、短路故障并给出自身闪灯和面板闪灯 指示，同时预留智能电网故障定位、实时在线监测（监）控系统和配网自动化系统 接口。除了接地故障检测、短路故障监测、闪灯指示，还具有在线整定故障检测参数、从导线负荷电流感应自取电、电流电 场温度测量、双向无线跳频通信等功能，共计八个主要功能。对于已经灌胶并安 装到电缆线路上的NSA3100HL2-C、2-E，可在杆子底下采用NSA3100HL2无线调试盒来设置（调整）故障检测参数，以及遥控指示器复归。
备注：带电缆头无线测温功能的NSA3100HL2-C型号为NSA3100HL2-TC。
二、产品功能特点：
◆ 自取电：采用特殊材料和核心技术，当导线负荷电流大于10A时即开始取电；当线路负荷大于30A时，正常工作和本地无线通讯完全不用后备锂电池的电量。
◆ 短路故障判据：采用速断过流两段式电流保护原理，同时检测线路运行状态，可有效抑制合闸、重合闸涌流以及反馈送电误动作，可在线调整参数，检测更灵敏可靠。也可设置为自适应负荷电流的过流突变判据。
◆ 接地故障判据：可监测三相电缆零序电流、单相暂态接地电流、电缆头对地感应电压的大小和变化，可在线调整参数，检测更灵敏可靠。根据现场需要，可检测不对称电流源发出的接地信号。
◆ 显示方式： LED闪烁，并可通过光纤接口和面板显示器异地显示。
◆ 复归方式：1～48h定时复归（在线可设置，默认9h），或者智能复归（抢修故障和恢复送电以后自动复归），或者本地/远方通过无线遥控复归。
◆ 电流电压测量： 远程实时监测单相电缆负荷电流、三相电缆零序电流、电缆头对地感应电压，可替代电流互感器和带电指示器。
◆ 导线测温【可选】：实时监测电缆的接头温度，可替代无线温度传感器。
◆ 通信方式：内嵌短距离双向无线跳频通信RF模块，通过数据采集器或无线中继器实现远程GPRS数据通信。
◆ 停电装卸：为安全起见，须停电安装。
◆ 防锈死设计：压线板采用不锈钢材料，不会与电缆“熔”为一体；卡线结构采用不锈钢导磁材料和防锈工艺设计。
◆ 防拒动设计：导磁回路采用大截面设计，导磁性能好，测量精度和灵敏度高。在农网线路小负荷电流、小突变电流场合也能正确指示，不拒动；在城网线路两相接地短路或者缓慢过流时也能灵敏启动。
◆ 防误动设计：防空载合闸涌流误动，防重合闸期间非故障分支误动。
三． 技术参数
1. 线路电压：任意
2. 负荷电流：0～100A；0～600A（默认）；0～1200A
3. 零序电流：0～60A
4. 导线直径：8～40mm（单相电缆）、80～160mm（三相电缆）
5. 最大接地阻抗：500Ω
6. 最大短路电流：40kA
7. 后备电源：8.5Ah/3.6V长寿命一次性锂亚电池（指示器）；2.4Ah/3.6V长寿命一次性锂亚电池（面板显示器）；
8. 取电功率：100uA～100mA/3.6V(对应一次负荷电流20A～600A)
9. 静态平均功耗：40uA/3.6V（指示器）；20uA/3.6V（面板显示器）
10. 动态平均功耗：60uA/3.6V（每分钟发送一次数据时）
11. 电流精度：±2%（负荷电流为100A时）或者±2A（负荷电流小于20A时）
12. 温度精度（可选）：-55～150℃，±1℃
13. 电缆头对地感应电压精度：0～1023LSB，线性度优于±5%
14. 通信频率（RF）：420～440MHz（64个独立信道自动跳频） ，通信距离（RF）：30～100m（灌胶以后，双向通信，自动跳频，11dBm发射功率）
15. 复位时间：1～48h(出厂前设定)，或者通过本地无线遥控复归
16. 可动作次数：3000
17. 防护等级：IP65
18. 重量：≤500g
19. 设计寿命：10年
