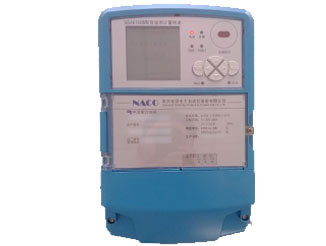

智能配变监测终端



NSA6100B智能配变监控终端 (以下简称终端)是基于嵌入式软硬件开发平台下开发的新一代配变监测优化终端,集成度高、技术先进,功能强大,采用GPRS/ GSM等无线通信方式,广泛适用于农村电网和城市
型       号   AOD-NSA6100B
颜       色
尺       寸

商品详情


详细介绍:

 一、产品概述:
  AOD-NSA6100B智能配变监控终端 (以下简称终端)是基于嵌入式软硬件开发平台下开发的新一代配变监测优化终端,集成度高、技术先进,功能强大,采用GPRS/ GSM等无线通信方式,广泛适用于农村电网和城市低压配电网中。终端对公用配电台区的各种数据进行采集,分析,历史数据存储;终端根据电网实时数据自动进行无功补偿,电能质量监测;终端支持远程控制,远程通讯,远程软件升级,总表抄录等,是一款集多种功能于一身的智能化低压配电产品。

二、产品功能特点:
  主要功能:
    ◆ 高速DSP采样,A/D转换精度不低于0.01%,性能优越。
    ◆ 嵌入式Linux平台,系统运行高度稳定可靠。
    ◆ 支持GPRS、WIFI、以太网、无线专网(230MHZ)和电力载波通信等多方式通信接口,灵活方便。
    ◆ 环境监控无人值守。
    ◆ 保护功能,保障电网安全运行。
    ◆ 谐波处理和无功补偿功能,保障电网经济运行。
    ◆ 有完善的电磁兼容设计,具有极强抗干扰能力,可靠性高。
    ◆ 有接地故障保护功能,非故障相达到1.9倍标称电压产品无损坏。
    ◆ 完全满足《Q/GDW 615农网智能配变终端功能规范和技术条件》标准要求。
    ◆ 配变监测计量功能。
    ◆ 数据集中器功能。
    ◆ 电能信息采集功能。
    ◆ 遥控和负荷控制。
    ◆ 无功补偿功能。
硬件结构:
  AOD-NSA6100B型终端包括:主机、通讯模块、液晶显示、载波抄表模块、操作按钮、端子等部分。终端各部分介绍:
    ◆ 终端上面板共包括4个部分:LED状态指示灯、红外收发窗口、液晶显示窗口和控制按键。
    ◆ LED指示灯:为用户提供电源指示、故障指示,电能脉冲输出指示。
    ◆ 红外收发窗口:提供红外接收装置,方便用户使用红外手抄仪下发和查询终端参数设置。
    ◆ 液晶窗口:显示终端采集信息,供用户查询。
    ◆ 按键:上下键为移动翻页按钮;左键为取消按钮,可返回上级菜单;右键为确定选择按钮。
    ◆ 无功补偿模块:本地无功补偿。
    ◆ 通讯模块:用于终端上网使用,用户可选GPRS和CDMA两种上网方式。
    ◆ RS232调试模块:方便用户在当地对终端进行调试、设置、下载程序。
主要特点:
    ◆ 完全符合国家电网公司新颁布的《Q/GDW129-2005电力负荷管理系统通用技术条件》、《Q/GDW130-2005电力负荷管理系统数据传输规约》对终端的要求。支持DL/T645-1997多功能电能表通讯规约以及业内多种国内外表计协议。
    ◆ 主CPU采用嵌入式32位系统,实时运算处理能力强。配有不掉电工作RAM和高性能CPU监控芯片。设备工作稳定可靠,在掉电的情况下也不会丢失数据。采用了页面管理技术,配有大容量flash内存,可进行大量数据存储,终端在未接到刷新命令前,无论断电与否均可保存数据。
    ◆ 数据存储采用了TureFFS专利技术,使用寿命是FLASH的10倍。
    ◆ 采用自行开发的TCP/IP及FTP协议库,终端联网速度更快,联网过程可控,支持当地/远方软件及电表规约库的在线升级,远程升级可选FTP或TCP/IP方式,升级速度快(<10分钟)
    ◆ 模块化设计,接口完善;可灵活配置通信模块(选配不同插件),支持GSM/CDMA/230电台/以太网等有无线网通通信方式。支持天线一体化,内置、外置方式可变。
    ◆ 完善的电磁兼容及可靠性设计,双看门狗电路,确保终端运行安全可靠且易于维护。
    ◆ 特别配置直流采用,采集4-20mA传感器信号,方便变压器参数采集。
    ◆ 专用交流采样DSP,参数完整,支持19次谐波采集。
    ◆ 特别设计的电源模块,宽电压输入,使用三相电源供电,在缺两相(三相四线模式)或一相(三相三线模式)均可正常工作。
    ◆ 采用高精度不掉电实时时钟模块。
    ◆ 终端具有数据集中器抄表功能。
    ◆ 终端具备很强的自检功能。
    ◆ 无功投切功能,多组电容器组分组循环投切,依据国家标准,以无功功率为投切依据。


详细介绍:

 一、产品概述:
 AOD-NSA6100B智能配变监控终端 (以下简称终端)是基于嵌入式软硬件开发平台下开发的新一代配变监测优化终端,集成度高、技术先进,功能强大,采用GPRS/ GSM等无线通信方式,广泛适用于农村电网和城市低压配电网中。终端对公用配电台区的各种数据进行采集,分析,历史数据存储;终端根据电网实时数据自动进行无功补偿,电能质量监测;终端支持远程控制,远程通讯,远程软件升级,总表抄录等,是一款集多种功能于一身的智能化低压配电产品。

二、产品功能特点:
  主要功能:
    ◆ 高速DSP采样,A/D转换精度不低于0.01%,性能优越。
    ◆ 嵌入式Linux平台,系统运行高度稳定可靠。
    ◆ 支持GPRS、WIFI、以太网、无线专网(230MHZ)和电力载波通信等多方式通信接口,灵活方便。
    ◆ 环境监控无人值守。
    ◆ 保护功能,保障电网安全运行。
    ◆ 谐波处理和无功补偿功能,保障电网经济运行。
    ◆ 有完善的电磁兼容设计,具有极强抗干扰能力,可靠性高。
    ◆ 有接地故障保护功能,非故障相达到1.9倍标称电压产品无损坏。
    ◆ 完全满足《Q/GDW 615农网智能配变终端功能规范和技术条件》标准要求。
    ◆ 配变监测计量功能。
    ◆ 数据集中器功能。
    ◆ 电能信息采集功能。
    ◆ 遥控和负荷控制。
    ◆ 无功补偿功能。
硬件结构:
  AOD-NSA6100B型终端包括:主机、通讯模块、液晶显示、载波抄表模块、操作按钮、端子等部分。终端各部分介绍:
    ◆ 终端上面板共包括4个部分:LED状态指示灯、红外收发窗口、液晶显示窗口和控制按键。
    ◆ LED指示灯:为用户提供电源指示、故障指示,电能脉冲输出指示。
    ◆ 红外收发窗口:提供红外接收装置,方便用户使用红外手抄仪下发和查询终端参数设置。
    ◆ 液晶窗口:显示终端采集信息,供用户查询。
    ◆ 按键:上下键为移动翻页按钮;左键为取消按钮,可返回上级菜单;右键为确定选择按钮。
    ◆ 无功补偿模块:本地无功补偿。
    ◆ 通讯模块:用于终端上网使用,用户可选GPRS和CDMA两种上网方式。
    ◆ RS232调试模块:方便用户在当地对终端进行调试、设置、下载程序。
主要特点:
    ◆ 完全符合国家电网公司新颁布的《Q/GDW129-2005电力负荷管理系统通用技术条件》、《Q/GDW130-2005电力负荷管理系统数据传输规约》对终端的要求。支持DL/T645-1997多功能电能表通讯规约以及业内多种国内外表计协议。
    ◆ 主CPU采用嵌入式32位系统,实时运算处理能力强。配有不掉电工作RAM和高性能CPU监控芯片。设备工作稳定可靠,在掉电的情况下也不会丢失数据。采用了页面管理技术,配有大容量flash内存,可进行大量数据存储,终端在未接到刷新命令前,无论断电与否均可保存数据。
    ◆ 数据存储采用了TureFFS专利技术,使用寿命是FLASH的10倍。
    ◆ 采用自行开发的TCP/IP及FTP协议库,终端联网速度更快,联网过程可控,支持当地/远方软件及电表规约库的在线升级,远程升级可选FTP或TCP/IP方式,升级速度快(<10分钟)
    ◆ 模块化设计,接口完善;可灵活配置通信模块(选配不同插件),支持GSM/CDMA/230电台/以太网等有无线网通通信方式。支持天线一体化,内置、外置方式可变。
    ◆ 完善的电磁兼容及可靠性设计,双看门狗电路,确保终端运行安全可靠且易于维护。
    ◆ 特别配置直流采用,采集4-20mA传感器信号,方便变压器参数采集。
    ◆ 专用交流采样DSP,参数完整,支持19次谐波采集。
    ◆ 特别设计的电源模块,宽电压输入,使用三相电源供电,在缺两相(三相四线模式)或一相(三相三线模式)均可正常工作。
    ◆ 采用高精度不掉电实时时钟模块。
    ◆ 终端具有数据集中器抄表功能。
    ◆ 终端具备很强的自检功能。
    ◆ 无功投切功能,多组电容器组分组循环投切,依据国家标准,以无功功率为投切依据。
